[求助] 如何检测图片中的暗影?

[复制链接]
  • TA的每日心情

    2018-9-8 10:34
  • 签到天数: 186 天

    [LV.7]70FPS

    发表于 2016-11-26 17:41:50 | 显示全部楼层 |阅读模式

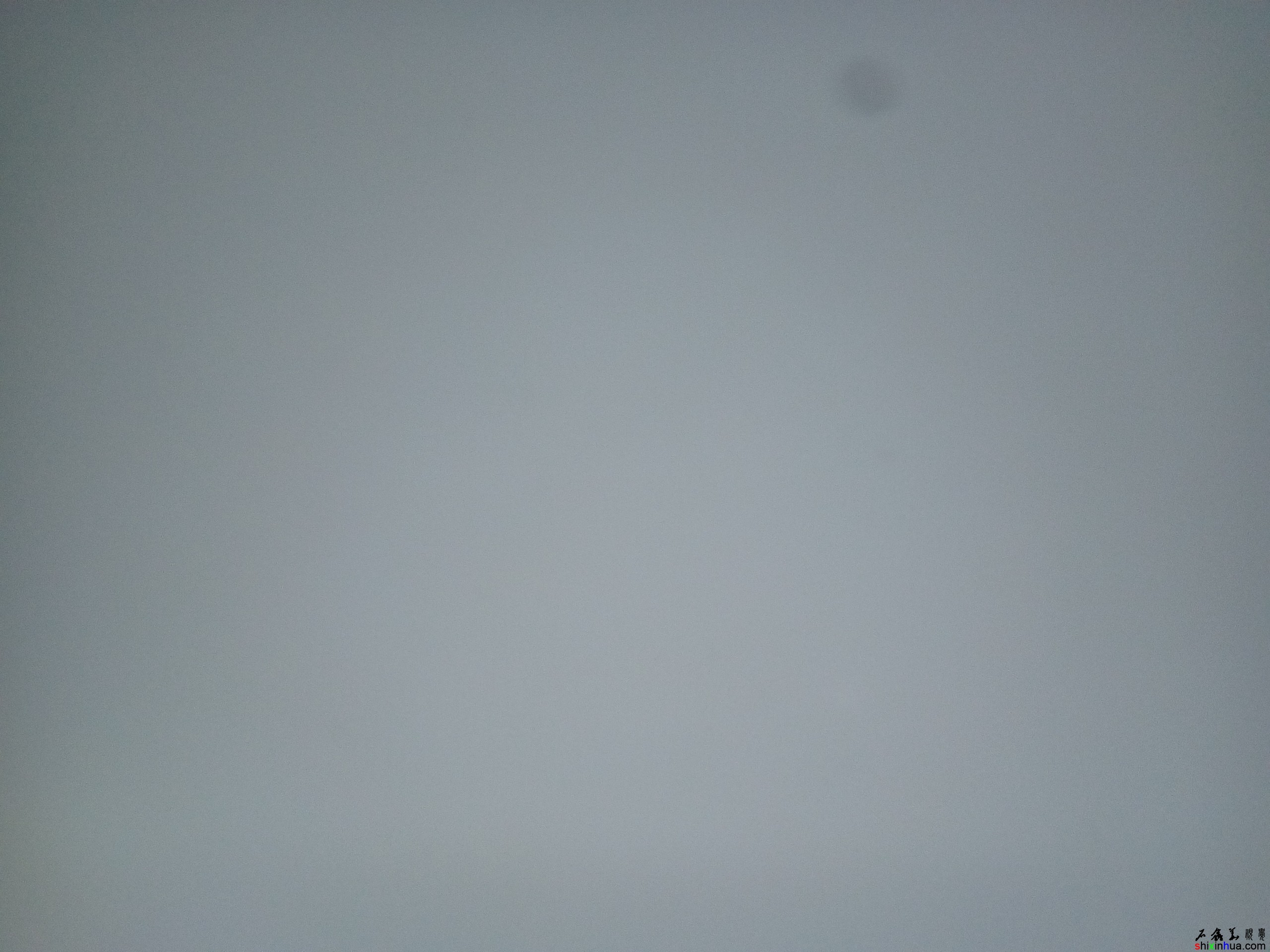

    如下图,如何检测图片中的暗影?
    7 H2 K. C4 S. r+ U- z/ g
    从灰度图来看,灰度相差不大,只是灰度值稍为低一点的像素,集中在某个区域,形成了人眼能看到暗影。

    6 U. F5 w$ Y/ s/ W1 q8 O+ F* O+ c
    谢谢。
    , T- _0 l6 Q$ ^8 t3 H

    : {' f- s, d; H5 [! b6 F

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复

    使用道具 举报

  • TA的每日心情
    擦汗
    2018-9-28 08:43
  • 签到天数: 10 天

    [LV.3]30FPS

    发表于 2016-11-28 15:17:19 | 显示全部楼层
    回复 支持 反对

    使用道具 举报

  • TA的每日心情

    前天 09:46
  • 签到天数: 1538 天

    [LV.Master]120FPS

    发表于 2016-11-28 17:05:42 | 显示全部楼层
    这个用NI VISION,估计很难搞。其它软件,像Halcon、VisionPro,能搞出来的可能性大很多。5 U6 C1 j; K- r" x1 }3 S+ c4 r; s
    使用NI VISION的话,可以想办法,将图像分割成多个细小的区域,然后再对每个小区域进行自动阈值,则有可能检测出来。: G" f* \4 o- z& j0 W$ n# x+ {) ?; v

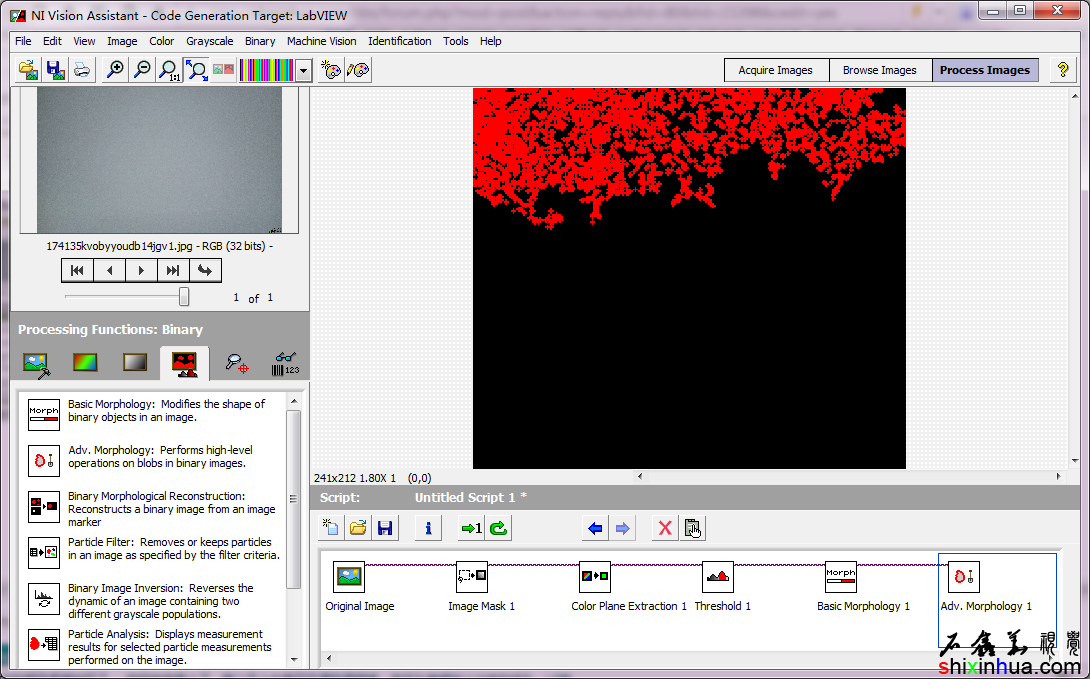

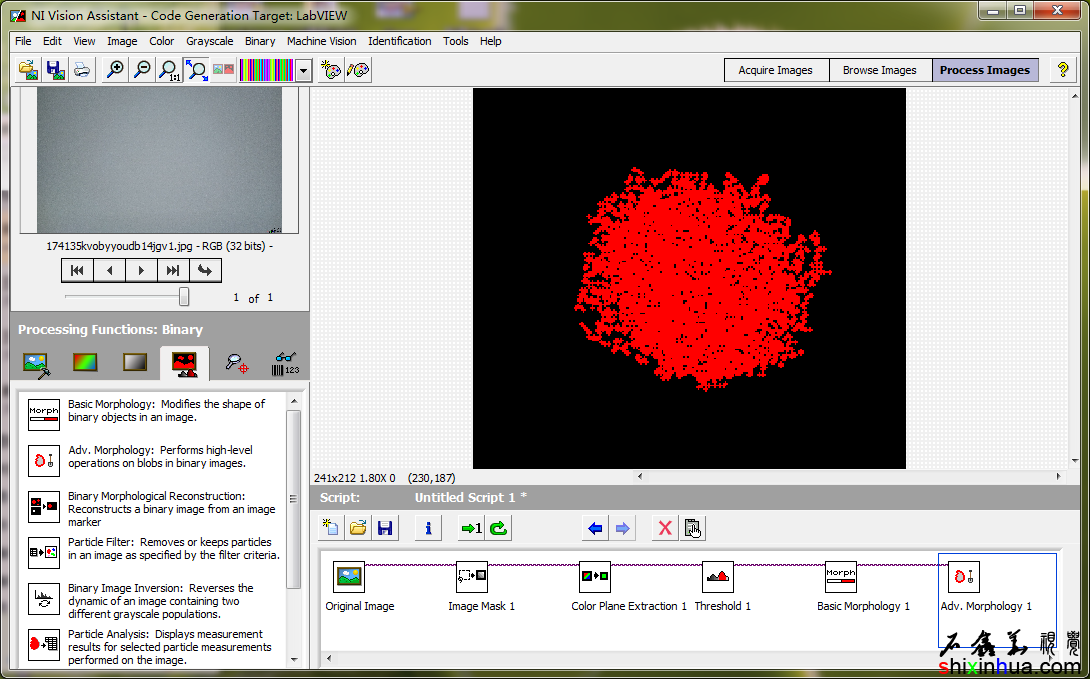

    只截取了有班块的一小部分,使用Metric自动阈值方法,再使用Open一次,再过滤小点一次。得到上面的效果。1 _2 I2 t+ q5 \# \
    , O7 M' E6 x: l; _
    不过换一个区域,同样会检测到特征。所以,该方法对于图像不均匀,还是有点力不从心的。
    : _' z2 ?) G: I6 K7 t8 b8 x
    ' q) z6 p6 U2 Y0 E: ?

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复 支持 反对

    使用道具 举报

  • TA的每日心情

    2018-9-8 10:34
  • 签到天数: 186 天

    [LV.7]70FPS

     楼主| 发表于 2016-11-28 23:08:36 | 显示全部楼层
    感谢石总的热心回复,谢谢。3 G6 z# y7 }: |- K  V" A
    0 `% c* x# _5 s3 x# q7 u3 V# g

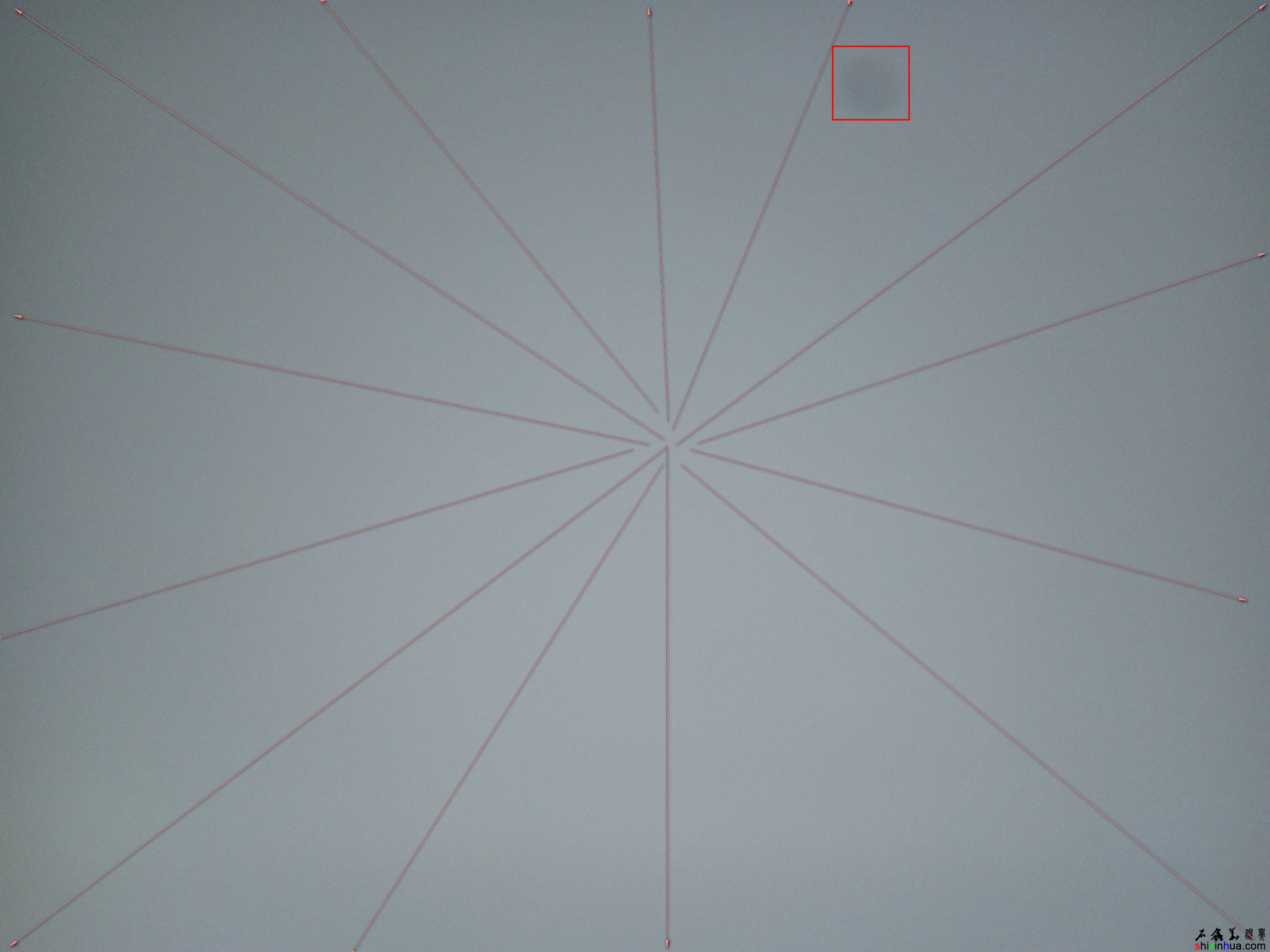

    我已经看到别人的实现方法,不知用的是opencv还是halcon,因为中间亮四角暗,所以采用了如下图的辐射方式,应该是分区计算了,我看了演示,非常准确地把暗斑找出来并用红框标示出来了:9 T' h" J4 K" Z0 E! Q+ ~3 h

    ' t* B! g- }7 f$ }* E' G8 m  V
    5 R- ?. D9 ]4 X2 k

    3 W  p$ U8 ?* ^

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    慵懒
    2017-9-15 14:58
  • 签到天数: 54 天

    [LV.5]50FPS

    发表于 2016-12-2 15:13:08 | 显示全部楼层

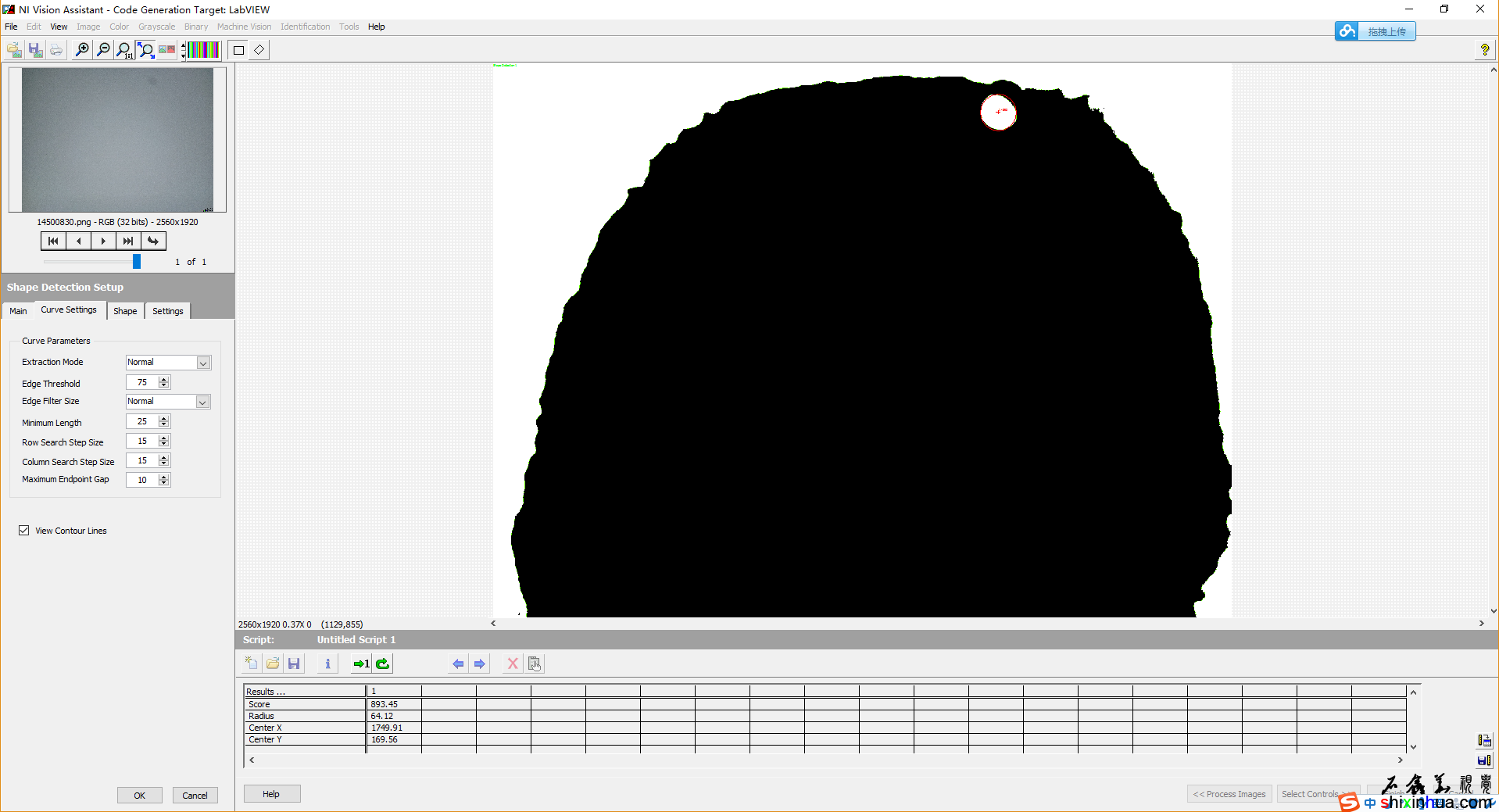

    我只是就您的这张图找的这个斑点,具体问题可能更复杂,如果有不正确的地方请您指正

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复 支持 反对

    使用道具 举报

  • TA的每日心情

    2018-9-8 10:34
  • 签到天数: 186 天

    [LV.7]70FPS

     楼主| 发表于 2016-12-6 15:26:11 | 显示全部楼层
    wonka 发表于 2016-12-2 15:134 Z% @$ ]5 h; ^6 L! w2 B
    我只是就您的这张图找的这个斑点,具体问题可能更复杂,如果有不正确的地方请您指正

    ! h$ j9 c9 w, Y& _( ?谢谢。
    4 x( X2 {) i# v7 Y5 K  _( o我在助手中,怎么没有调出你的效果来?可以看下你的视觉助手的流程吗?
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    慵懒
    2017-9-15 14:58
  • 签到天数: 54 天

    [LV.5]50FPS

    发表于 2016-12-7 13:33:11 | 显示全部楼层
    wyb4993 发表于 2016-12-6 15:26
    ) \1 O1 q  R. o0 w谢谢。
    - E, J& R2 y: G8 v6 X, k* q1 a我在助手中,怎么没有调出你的效果来?可以看下你的视觉助手的流程吗?
    : [' t5 J- @7 Y1 @. G6 d

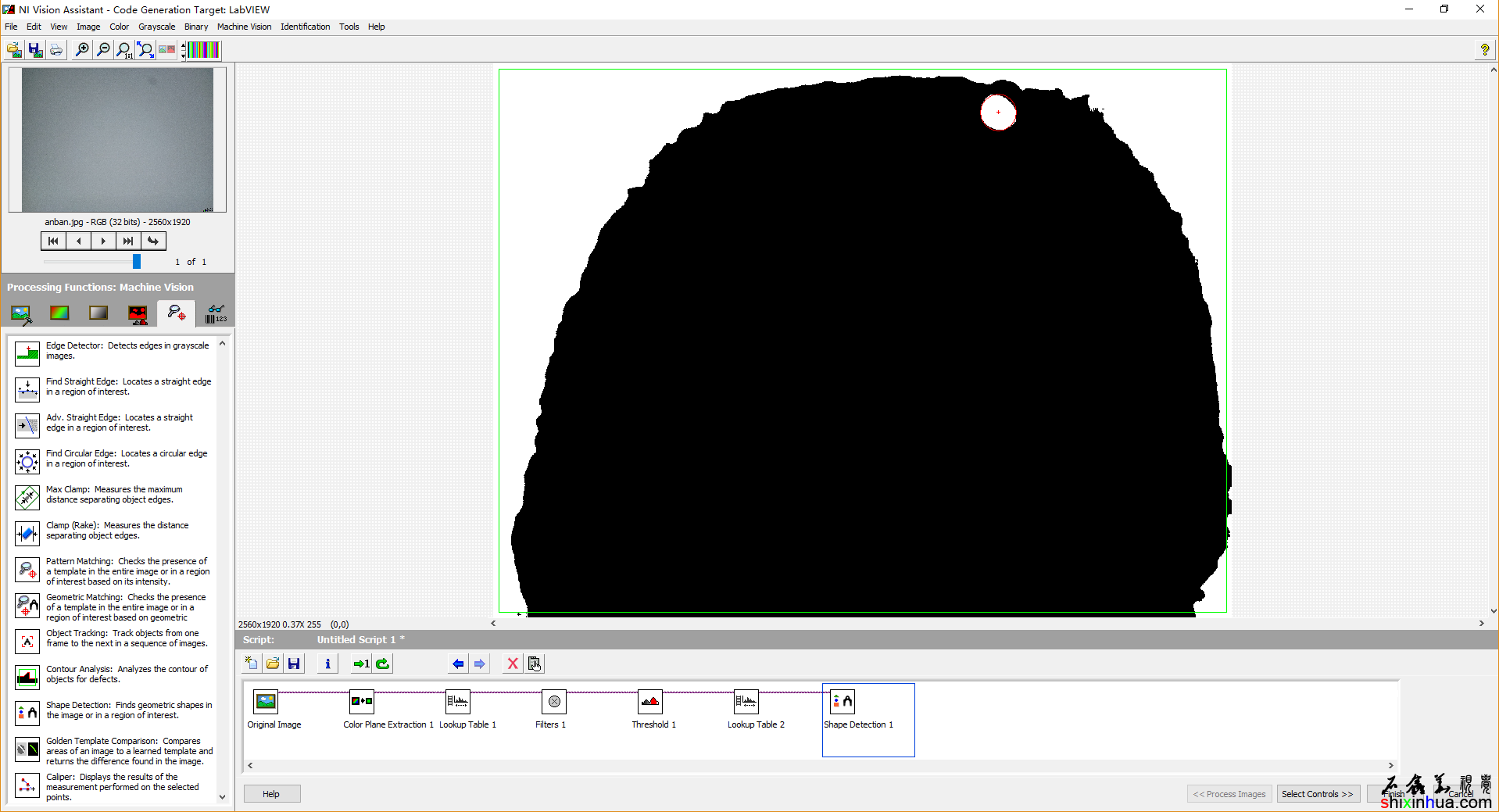

    主要思想就是降噪+阈值) u: t3 h  j6 f) c, g

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复 支持 反对

    使用道具 举报
