    卷帘快门(Rolling Shutter)与全局快门(Global Shutter)的区别

    什么是快门
    快门是照相机用来控制感光片有效曝光时间的机构。是照相机的一个重要组成部分,它的结构、形式及功能是衡量照相机档次的一个重要因素。
    什么是Global Shutter(Total Shutter)?
    通过整幅场景在同一时间曝光实现的。Sensor所有像素点同时收集光线,同时曝光。即在曝光开始的时候,Sensor开始收集光线;在曝光结束的时候,光线收集电路被切断。然后Sensor值读出即为一幅照片。CCD就是Global shutter工作方式。所有像元同时曝光。

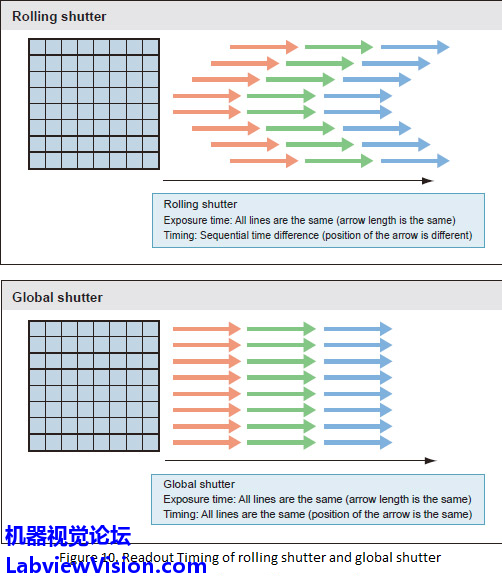

    什么是Rolling Shutter?
    与Global shutter不同,它是通过Sensor逐行曝光的方式实现的。在曝光开始的时候,Sensor逐行扫描逐行进行曝光,直至所有像素点都被曝光。当然,所有的动作在极短的时间内完成。不同行像元的曝光时间不同。
    缺点
    Global shutter 曝光时间更短,但会增加读出噪声;
    对于相机厂家,Rolling shutter可以达到更高的帧速,但当曝光不当或物体移动较快时,会出现部分曝光(partial exposure)、斜坡图形(skew)、晃动(wobble) 等现象。这种Rolling shutter方式拍摄出现的现象,就定义为果冻效应。
    曝光时间短的应用(如<500μs)适合Global shutter,曝光时间长(如大于500μs)时,选择rolling shutter可以有更低的噪声和帧速。

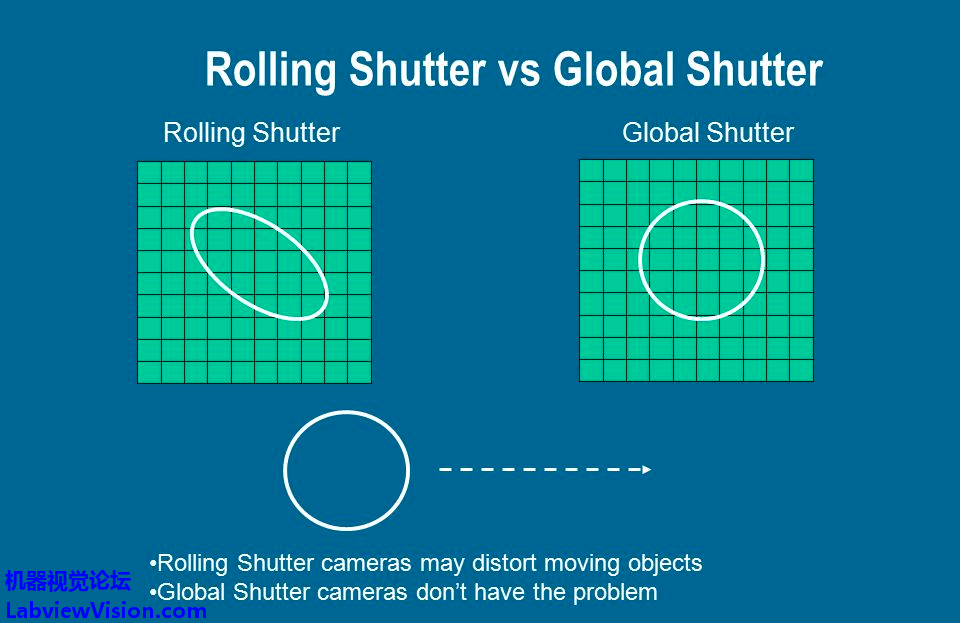

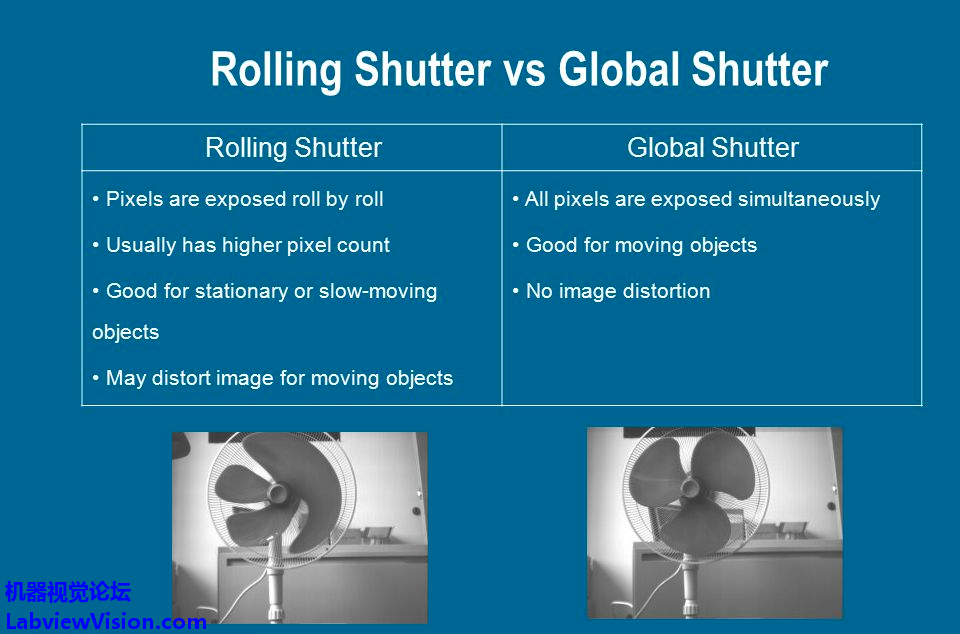

    对比




    Rolling Shutter的缺陷示例
    示例1

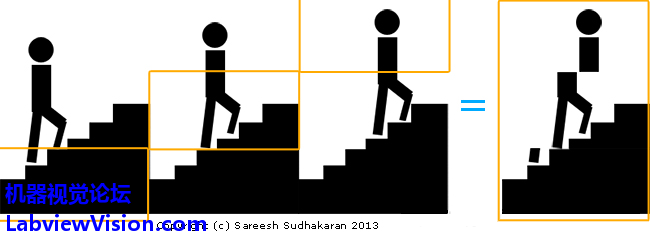

    看看上面的图片。 想象一下,每个橙色框都是一个像素,我们的图像只有三个像素。 当我们的英雄爬上楼梯时,像素一次被读取一个,从而导致最后一帧的滞后。

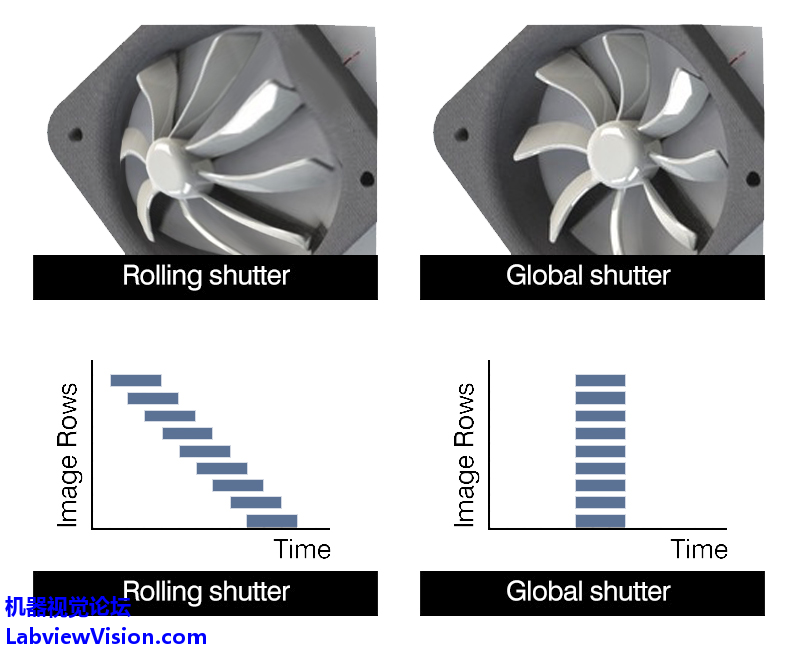

    示例2
    示例3
