    AVT Prosilica GB2450C-V(接口垂直安装)

    500万像素的板级CCD千兆网接口工业数字摄像机

    GB2450是德国Allied Vision Technologies公司(德国AVT)生产的一款高分辨率(500万像素)的单板千兆网接口CCD工业数字摄像机(符合GigE Vision协议)。它采用高品质的Sony ICX265 CCD传感器,可以获取高灵敏度、低噪声的高品质图像。

    …匀漀渀礀 ICX625 逐行扫描CCD
    …15fps@2448 × 2050
    …摄像机接口可选择平行或垂直于摄像机方向

    型号

    型号
    分辨率
    帧率
    传感器
    颜色
    接口角度
    GB2450
    2448 × 2050
    15fps
    CCD
    黑白
    平行(In-Line)
    GB2450C
    2448 × 2050
    15fps
    CCD
    彩色
    平行(In-Line)
    GB2450-V,
    2448 × 2050
    15fps
    CCD
    黑白
    垂直(Vertical)
    GB2450C-V
    2448 × 2050
    15fps
    CCD
    彩色
    垂直(Vertical)

    规格参数


    Prosilica GB 2450
    数据接口
    IEEE 802.3 1000 baseT
    分辨率
    2448 × 2050
    传感器型号
    Sony ICX625
    传感器类型
    CCD 逐行扫描
    传感器尺寸
    Type 2/3
    像元尺寸
    3.45 洀
    镜头接口
    C/CS
    在全分辨率下的最大帧率
    15 fps
    A/D
    14 bit
    板载FIFO
    16 MB
    输出
    位深
    8/12 bit
    灰度模式
    Mono 8,Mono12Packed,Mono16
    YUV彩色模式
    YUV411,YUV422,YUV444
    RGB彩色模式
    RGB24,BGR24,RGBA24,BGRA24
    Raw彩色模式
    Bayer8,Bayer 12packed,Bayer 16
    输入输出(GPIOs
    TTL I/Os
    1入1出
    光耦隔离I/Os
    1入1出
    RS-232
    1
    电源/重量/尺寸/规范
    供电(DC)
    5V - 25V
    功率(12V)
    3.8 W
    重量
    54 g
    机身尺寸
    51mm × 89mm(板级尺寸W × L)
    符合规范
    RoHS,Class A

    高级功能
    …自动曝光
    …自动增益
    …自动白平衡
    …甀活的Binning模式
    …感兴趣区域读出模式(AOI局部扫描)
    …瀀湥流控制 (带宽控制)
    …摄像机中可以储存数据
    …异步外触发采集和同步I/O
    …栀局曝光(数字快门)
    …记录模式和一次触发采集多帧模式

    AVT Prosilica GB板级千兆网视觉工业相机

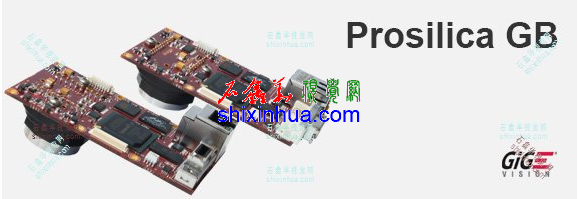

    AVT Prosilica GB系列板级千兆网视觉工业相机

    机器视觉论坛-机器视觉商城https://shop128020756.taobao.com有售。

    概述
    Single-board OEM cameras with Gigabit Ethernet interface
    单板OEM千兆以太网接口工业相机

    The Prosilica GB Gigabit Ethernet CCD cameras are single-board versions of our popular GC GigE Vision cameras. The credit card-sized Prosilica GB are high-performance machine vision cameras with Gigabit Ethernet interface (GigE Vision).
    Prosilica GB千兆以太网CCD相机是AVT广受欢迎的GC系列视觉相机的单板版本。信用卡大小的Prosilica GB系列相机是高性能机器视觉相机,其拥有支持千兆网视觉GIGEVISION的千兆以太网接口。

    Ultra-compact size (2" x 3.5")超级紧凑的尺寸
    VGA to 5 Megapixel resolution分辨率从30万像素到500万像素
    Fast frame rates to 120 fps最快帧率可达120帧每秒
    Optional vertical connector orientation连接器方向可选择垂直方向
    Portrait or landscape sensor orientation传感器方向纵向或横向可选


    功能
    The Prosilica GB features include:
    Prosilica GB包含以下功能:

    Auto Exposure自动曝光
    Auto Gain自动增益
    Auto White balance自动白平移
    Flexible Binning灵活的Binning模式(一种像素组合模式,可提高图像输出速度)
    Region of Interest readout (AOI partial scan) 感兴趣区域读出模式(AOI局部扫描)
    StreamBytesPerSecond (easy bandwidth control) 数据流控制 (带宽控制)
    DSP subregion (selectable ROI for auto features) DSP子区域(用户可定义ROI用于摄像机自动调节)
    Stream hold摄像机中可以储存数据
    Asynchronous external trigger and sync I/O异步外触发采集和同步I/O
    Global shutter (digital shutter) 全局曝光(数字快门)
    Recorder and Multiframe Acquisition Modes记录模式和一次触发采集多帧模式

    应用
    Applications for the Prosilica GB include:
    Prosilica GB系列工业相机可应用于以下领域:

    Machine vision机器视觉
    OEM贴牌生产代工
    Industrial inspection工业检测
    Avionics航空电子
    Traffic monitoring交通监控
    License plate reading车牌识别
    Public security公共安全
    Intelligent transportation systems (ITS)智能交通系统
    Character recognition字符识别
    Biometrics生物统计测量
    Robotics机器人
    Surveillance监视
