    普罗棱镜是光学上使用于光学仪器中,用来修改影像取向的一种折射式三棱镜,他以发明者意大利的光学工程师伊纳济欧普罗来命名。

    普罗棱镜

    普罗棱镜

    普罗棱镜

    普罗棱镜是由玻璃块塑造成的等腰直角三棱镜,末端平面对着直角。在使用上,光线由三棱镜中最大的长方形面进入,经过斜面的两次全反射,再穿透原来的入射平面射出。因为光线只是以正常的状态进出,三棱镜并未发生色散的作用。

    但是经过普罗棱镜的影像会被翻转180°,并且会向原来进入的方向行进,也就是行进的方向也改变了180°。但是因为图像经过两次的反射,所以旋向性是未改变的。

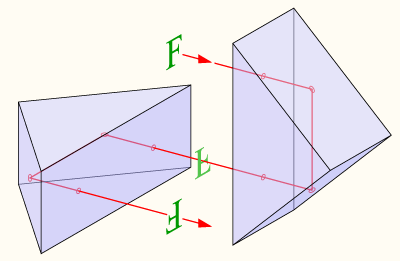

    普罗棱镜最常被以双普罗棱镜的组合来成对使用,第二个棱镜相对于第一个被旋转90°。让光线穿越这样安置的两片三棱镜,棱镜系统的净效应是入射的光线被平行的改变行进方向,影像被旋转180°,偏手性依然没有变化。

    双普罗棱镜

    双普罗棱镜

    双普罗棱镜

    双普罗棱镜系统适用于小型光学望远镜在影像方向的改变(影像重建系统的排列),特别是在许多的双筒望远镜中提供影像的重建和更长的光路折叠,有效的缩短物镜和目镜间的距离。

    通常,在双普罗棱镜的组合中,会将两个棱镜胶合在一起,并且削除多余的部分以减经重量和缩小尺寸。

    单独的普罗棱镜也可以看成是屋顶棱镜,但在双筒望远镜内不会这样使用。

    双普罗棱镜的一种变形是普罗-阿贝棱镜。

    普罗棱镜全反射现象

    普罗棱镜全反射现象

    普罗棱镜中的全反射现象
