阿贝-柯尼棱镜 是反射型的光学棱镜，用于影像的倒置（旋转180°），经常使用于双筒望远镜和一些望远镜。这型棱镜是以恩斯特·阿贝（Ernst Abbe）和艾伯特·柯尼（Albert Koenig）两人命名的。

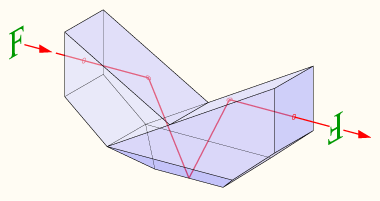

阿贝-柯尼棱镜由两个玻璃棱镜胶合而成，形成对称的浅V字型组合。光线以垂直表面的方向进入，从30°的斜面产生全反射，然后从一个在底部的"屋顶"切口（两个平面以90°相交会之处）反射，然后光线再从对面的另一个30°的斜面产生全反射，再从垂直的表面射出。
全反射的净效应是将影像在水平和垂直的方向翻转，这造成影像做180°的旋转（没有改变偏手性），并且允许棱镜做为"图像架设系统"。不同于常用的双普罗棱镜，阿贝-柯尼棱镜不会偏移光线的入射线和出射线，使他更利于安置于一些仪器中，在设计上也不若双普罗棱镜那么庞大。
阿贝-柯尼棱镜有时就被简称为"屋顶棱镜 "，但这会造成模棱两可的状况，因为其他形式的屋顶棱镜，例如阿米西棱镜和施密特-别汉棱镜在设计时也会被使用到。
阿贝-柯尼棱镜的变形是将屋顶棱镜换成单面镀膜的反射镜镜面，这样的反射镜只会将影像做垂直方向的翻转，而不做横向的翻转，因此会改变影像的旋向性产生相反的感觉。
阿贝-柯尼棱镜
|
