    搭建机器视觉处理平台
    7 x+ |" z6 @  t2 f" c1 C- x
    1.1    选择相机
    . @: T9 ^, g. `. l' `/ J0 v: G
    光源选择好了以后,下一步就是选择相机。通常,在工业相机的说明书上,会出现这样的指标,如图 2.1 所示。

    ( O- u8 j3 _* J+ ?4 K' d
    图 2.1 工业相机指标(来自 www.ni.com)

    7 a; ]' w! \# V+ x9 s) E3 P- d2 l
    下面本文将详述工业相机常见的指标,以帮助大家选择合适的相机。
    1.1.1    扫描类型(Scan type)
    % x& g  k5 Y5 m

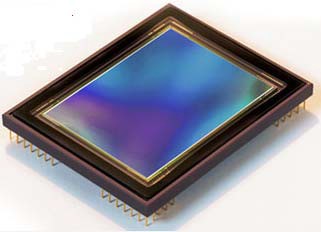

    相机中的成像元件是CCD 芯片。如果 CCD 芯片只有一行感光器件(如图 2.2 左所示), 换句话说,每次只能对物体的一条线进行成像,那么,这种扫描类型成为线扫描(line scan), 这样的相机称为线阵相机。如果CCD 芯片的感光区是个矩形阵面(如图 2.2 右所示),换句话 说,每次能对物体进行整体成像,那么,这种扫描类型成为面扫描(line  scan),这样的相机 称为面阵相机。
    4 K5 c0 B, W2 i1 f, O
    图 2.2 面阵 CCD vs. 线阵 CCD
    8 A- U, E& j" d4 Y7 r. A8 u) K) y4 G% Z
    面阵相机的优点是价格便宜,处理方面,可以直接获得一幅完整的图像。线阵相机的优 点是速度快,分辨率高,可以实现运动物体的连续检测,比如传送带上的滤波等带状物体(这 种情况下,面阵相机很难检测);其缺点是需要拼接图像的后续处理。图 2.3 给出了线阵相机的一个成像实例,以帮助大家更好的理解线阵相机的成像过程。
    4 w5 \6 L! h; U0 S4 _7 C
