2.2.5 Threshold Range阈值范围阈值范围控件，可以用于控制二值化的阈值最大、最小值，在实际中还是比较常用的。

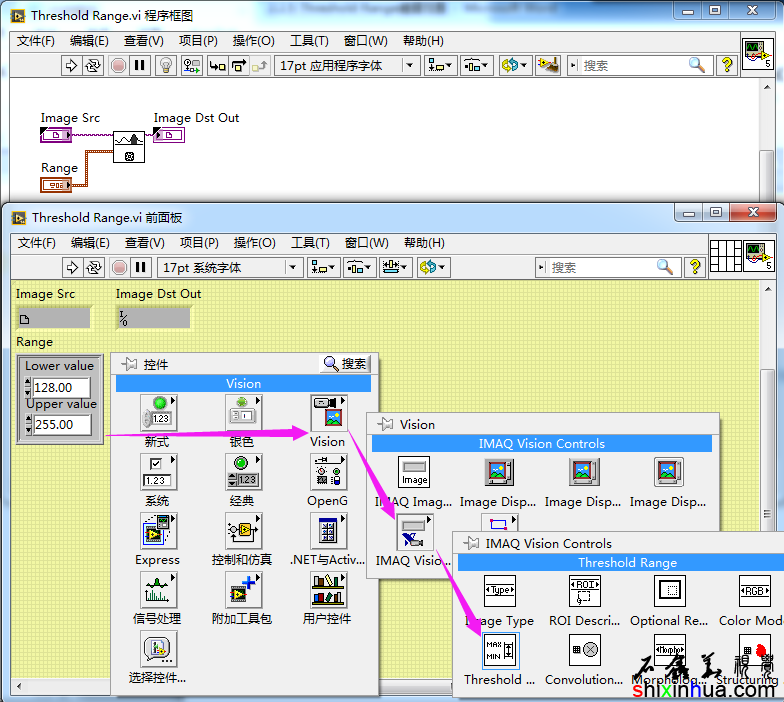

Threshold Range阈值范围在前面板选板中的位置与使用
ThresholdRange阈值范围在前面板选板中的位置与使用 Threshold Rang控件一般只能用于二值化函数中或者是彩色图像二值化函数中（需要指定RGB等三个阈值范围）。虽然可以使用的函数比较少，但是很多项目，都是需要使用二值化的，所以其使用频率的非常高的。而且很多时候还不能仅仅在程序框图中指定常量，还需要在前面板设置相应的控件，以供用户交互设置使用。

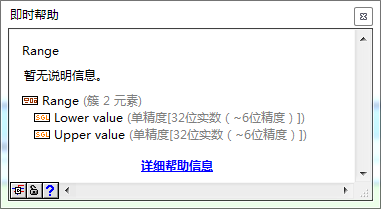

阈值范围的数据类型
阈值范围的数据类型 阈值范围的数据类型是单精度的浮点形。不过一般来讲，我们可能不需要这么高的精度，可以使用U8即可以（一般的图像只是8位的图像，只有0~255个值，因此使用U8可以满足）。下限Lower Value应该小于等于上限Upper Value（等于时，只取当前值为阈值目标）。最大值不应该大于255、最小值不应该小于0（对于一般8位图像而言）。下面看一个使用实例：

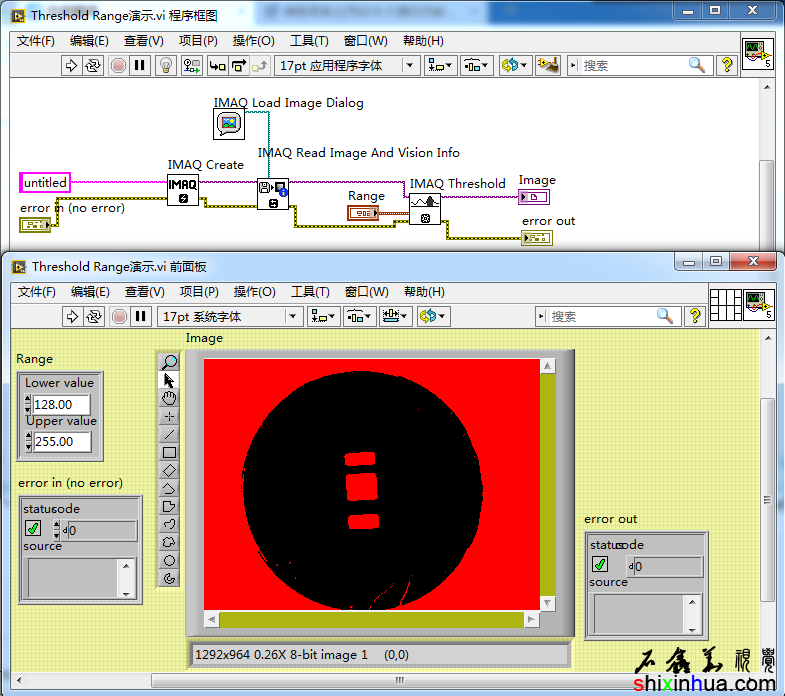

Threshold使用实例
Threshold使用实例 不过可以看到阈值范围控件，其实只是一个两个浮点数的簇而已，实际上可能做成一个滑动杆，可以直接拖拉更方便一些：
滑动杆模式的阈值范围
滑动杆模式的阈值范围
这个滑动杆模式的阈值范围是一个自定义的阈值范围控件，使用了一幅0~255的灰度图作为背景，即可以直接拖对应的灰度值，也可以在右边的数字栏中输入相应的值。对于需要做界面美化的项目，或者是更体验用户交互的项目，这种方式更加理想一些。
