[求助] 添加并显示多个roi

[复制链接]
  • TA的每日心情
    无聊
    2015-9-10 09:34
  • 签到天数: 1 天

    连续签到: 1 天

    [LV.1]100FPS

    发表于 2013-11-15 11:29:33 来自手机 | 显示全部楼层 |阅读模式 来自:广东省东莞市 电信

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x
    我知道按住ctr可以添加多个ROI。但是,如何在程序里添加多个roi,并且显示在图片上,不要overlay那种,因为我想直接用鼠标拖动来改变他们的位置和大小
    回复

    使用道具 举报

  • TA的每日心情
    奋斗
    2021-7-30 09:43
  • 签到天数: 21 天

    连续签到: 1 天

    [LV.4]400FPS

    发表于 2013-11-15 13:57:32 | 显示全部楼层 来自:福建省厦门市 电信
    可以实现,写个VI,根据自己控制,然后将每个ROI值并成一个数组或簇,然后赋给图像属性节点的ROI。
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    无聊
    2015-9-10 09:34
  • 签到天数: 1 天

    连续签到: 1 天

    [LV.1]100FPS

     楼主| 发表于 2013-11-15 14:32:28 来自手机 | 显示全部楼层 来自:广东省东莞市 电信
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    慵懒
    9 小时前
  • 签到天数: 3156 天

    连续签到: 26 天

    [LV.Master]2000FPS

    发表于 2013-11-16 12:44:04 | 显示全部楼层 来自:广东省东莞市 联通
    这个不用设置什么呀。按住CTRL画ROI后,直接拖动就OK了呀。

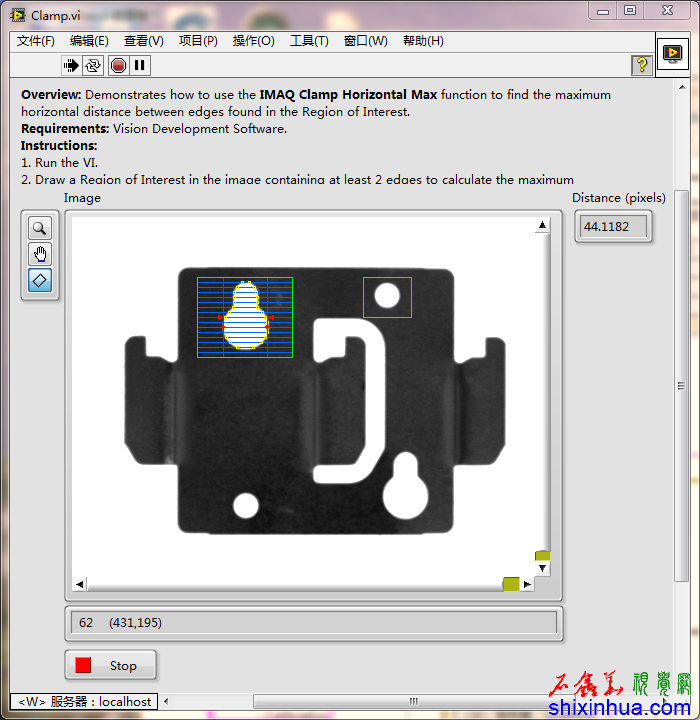

    两个ROI

    两个ROI

    两个ROI

    左边可拖动

    左边可拖动

    左边可拖动

    右边可拖动

    右边可拖动

    右边可拖动
    至于你想要每个ROI都可以检测,那么你就需要使用IMAQ Ungroup ROIs函数,将这一个组的ROI转换成一个ROI数组(画了多个ROI的图像上的ROI是一个组),然后对每个ROI进行分别处理,就OK了。可以参考NI的例子:Clamp MAX.VI
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    慵懒
    2016-4-11 17:27
  • 签到天数: 15 天

    连续签到: 1 天

    [LV.4]400FPS

    发表于 2015-8-18 09:06:59 | 显示全部楼层 来自:广东省东莞市 电信
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    奋斗
    2015-8-30 10:00
  • 签到天数: 1 天

    连续签到: 1 天

    [LV.1]100FPS

    发表于 2015-8-30 20:30:43 | 显示全部楼层 来自:河北省保定市 电信
    回复 支持 反对

    使用道具 举报

  • TA的每日心情

    2016-7-8 22:20
  • 签到天数: 6 天

    连续签到: 1 天

    [LV.2]200FPS

    发表于 2016-4-30 20:30:59 | 显示全部楼层 来自:广东省东莞市 电信
    石鑫华视觉 发表于 2013-11-16 12:44
    这个不用设置什么呀。按住CTRL画ROI后,直接拖动就OK了呀。

    两个ROI

    非常好,非常实用,感谢分享
