[原创] LabVIEW Vision-形状检查多个圆并Overlay结果圆

[复制链接]
  • TA的每日心情
    难过
    昨天 08:12
  • 签到天数: 3377 天

    连续签到: 4 天

    [LV.Master]2000FPS

    发表于 2013-11-15 22:38:34 | 显示全部楼层 |阅读模式 来自:广东省东莞市 联通

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x
    在NI VBAI或视觉助手中,使用形状检查得到的圆都是可以直接覆盖出圆的位置的。但是这个函数在LabVIEW VISION中却并没有参数可以直接控制是否显示圆。而像Find Circle函数,则有相应的Display Result这样的布尔选项可以直接决定是否要显示结果。但是Find Circle函数一个ROI只能找一个圆。要想在一个ROI中找多个圆,则相当的麻烦。当需要在整幅图像或一个ROI中寻找多个圆时,一般考虑使用形状匹配-查找圆功能,然后Overlay函数来覆盖结果圆。

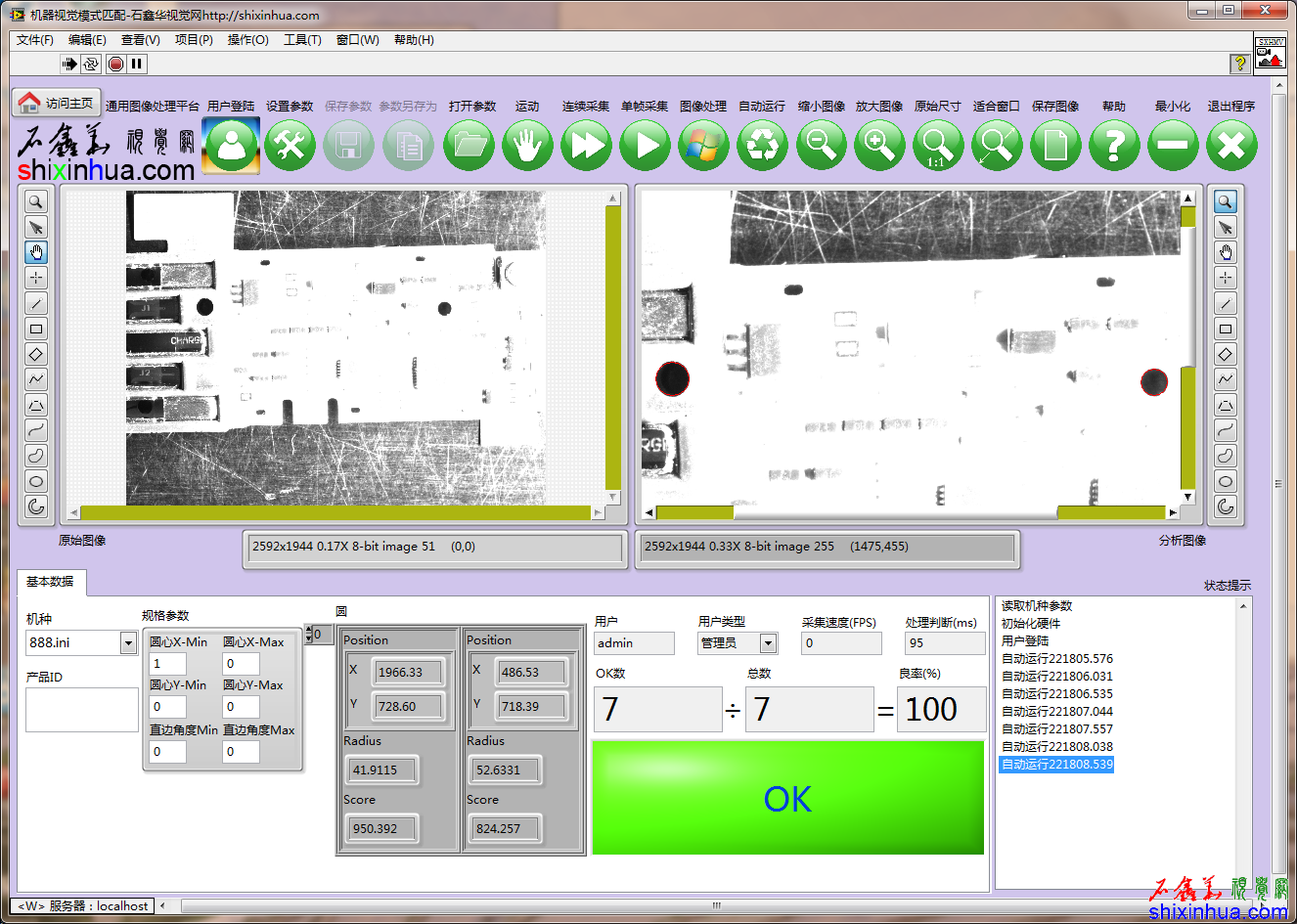

    使用形状匹配检查多个圆

    使用形状匹配检查多个圆

    使用形状匹配检查多个圆

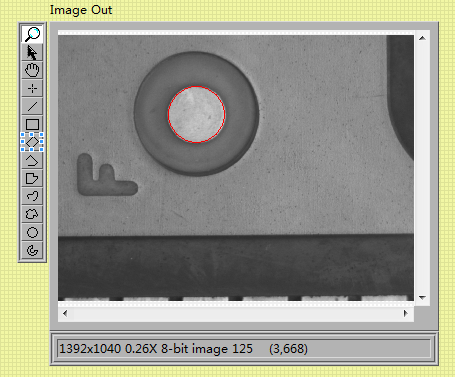

    使用形状匹配检查圆

    使用形状匹配检查圆

    使用形状匹配检查圆
    使用视觉助手得到的脚本、生成的VI、优化的VI、可以在石鑫华机器视觉网出品的《LabVIEW通用图像处理平台》中调用的VI,请使用附件下载。

    形状检查-检测圆并覆盖.rar (87.51 KB, 下载次数: 111, 售价: 1 元)
