    3.1.5 如何显示实时图像与历史图像
    在上节图中已经验证了图像数据并不能直接使用移位寄存器的进行显示,还得想其它办法。
    那么既然图像是显示的同一个地址的数据,那么使用不同的地址会不会就能显示历史数据了呢?下面看一种方法:

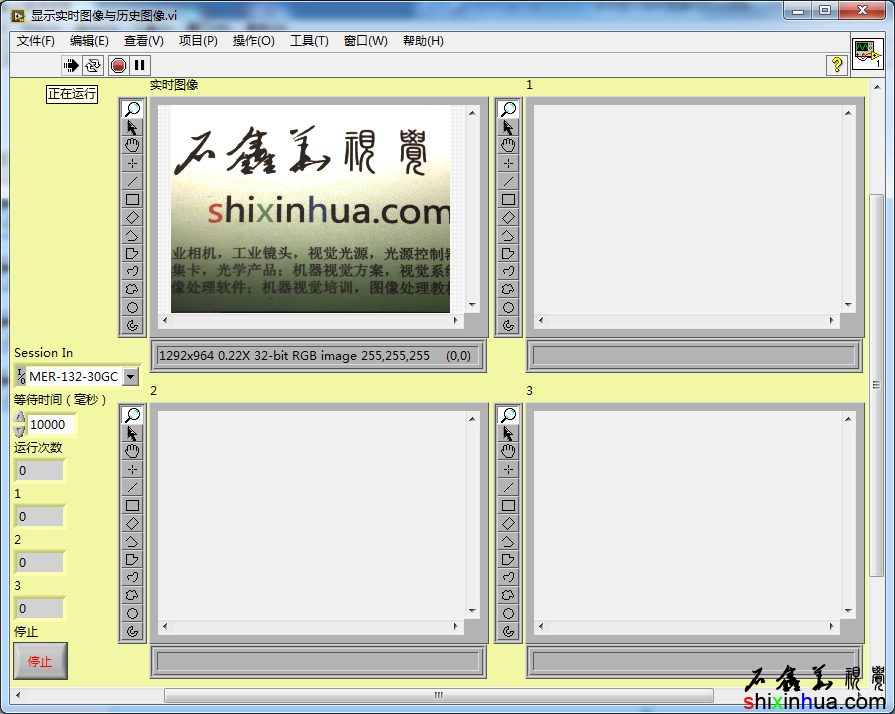

    第0次运行

    第0次运行
    0次运行

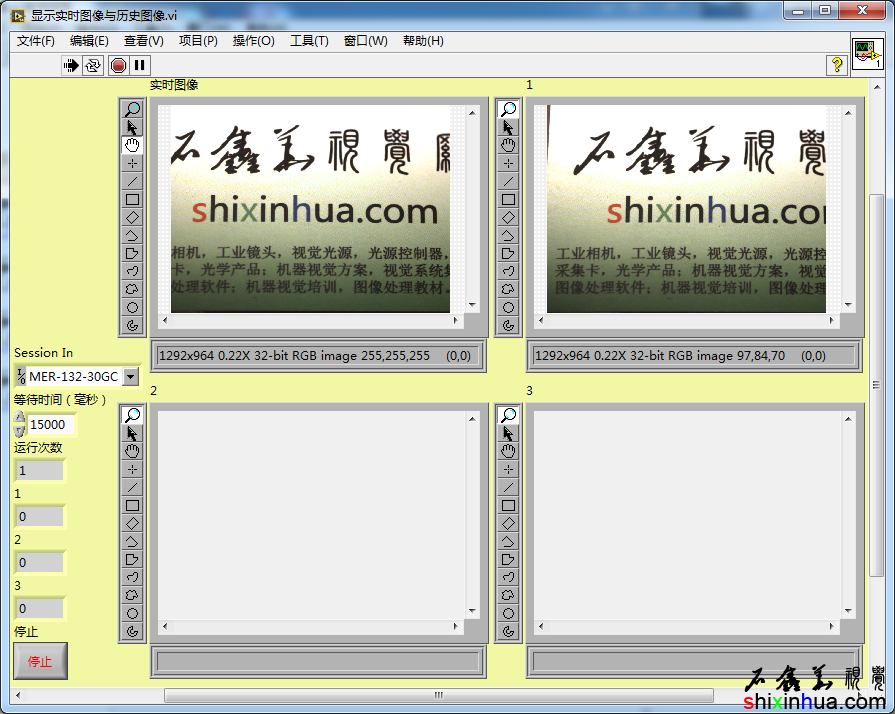

    第1次运行

    第1次运行
    1次运行

    第2次运行

    第2次运行
    2次运行

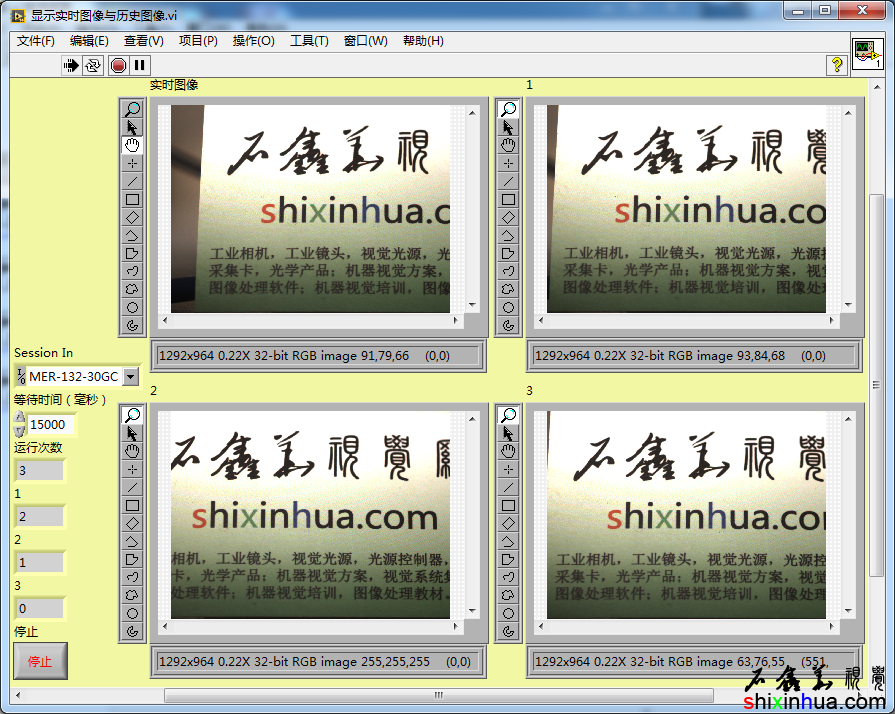

    第3次运行

    第3次运行
    3次运行
    从上面的图中可以看到,实时图像、1、2、3中的图像都是不一样的,而且是顺序显示的,也就是可以实时显示图像,也可以显示历史图像。具体实现方法,如下图所示:

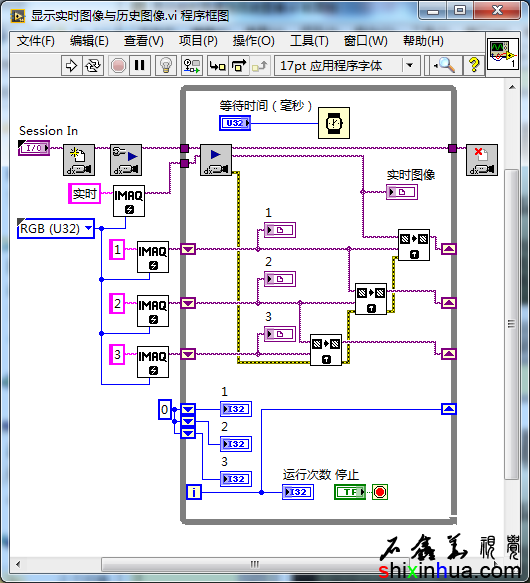

    如何显示实时图像与历史图像程序框图

    如何显示实时图像与历史图像程序框图
    如何显示实时图像与历史图像程序框图
        在此程序框图中实现的方法是使用了IMAQ Copy复制函数,将实时图像复制到历史图像缓存1中,再将缓存1中的图像复制到缓存2中,缓存2中的图像复制到缓存3中,并且缓存123之间的复制,是由错误顺序连接在一起强制成顺序执行,这样才能准确的显示历史图像。当然,如果有必要,则可以创建108个缓存显示108个历史图像。
    显示实时图像与历史图像.vi (52.72 KB, 下载次数: 94)
