3.1.21 IMAQ Get Custom Keys获取自定义键 获取自定义键，是指获取图像中所有自定义数据的键名称。当我们不是很清楚图像中有什么键名称的自定义数据时，可以使用该函数来获取所有的键名称，然后再利用得到的键名称，去读取键对应的自定义数据。

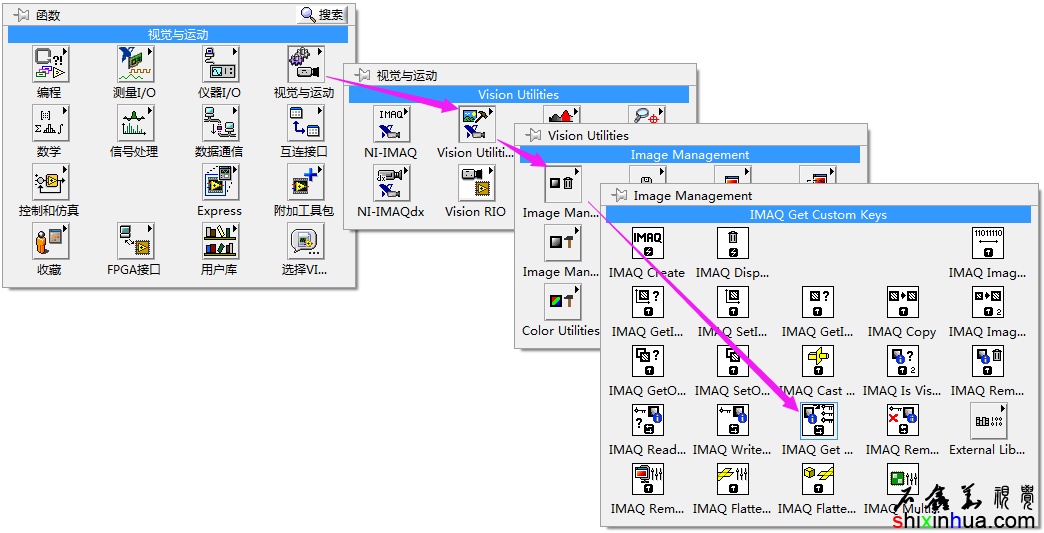

IMAQ Get Custom Keys获取自定义键在程序选板中的位置
IMAQGet Custom Keys获取自定义键在程序选板中的位置

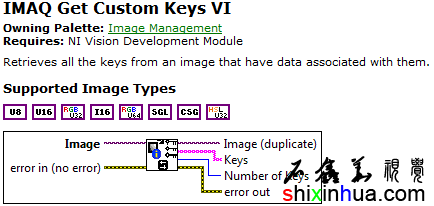

IMAQ Get Custom Keys获取自定义键函数使用说明、接线端与支持图像类型
IMAQGet Custom Keys获取自定义键函数使用说明、接线端与支持图像类型 Keys键：图像中与数据关键的键名称数组输出。 Number of Keys键数量：用于输出从图像中读取的自定义数据。可以留空不连接显示端或其它函数接线端。 下面来看一下该函数的使用方法： IMAQGet Custom Keys获取自定义键函数的使用方法 该实例中，读取包含视觉信息的图像，使用是否存在视觉信息函数检测是否存在Custom Data自定义数据，使用获取自定义键获取所有键名称与键数量。可以看一下其效果：

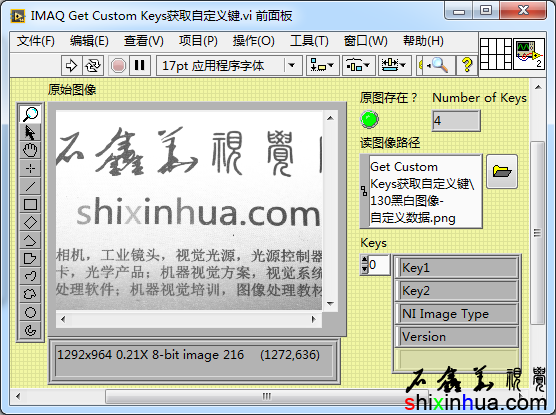

IMAQ Get Custom Keys获取自定义键函数使用效果
IMAQGet Custom Keys获取自定义键函数使用效果 从上图中的使用效果中可以看到，使用NI视觉保存的图像，会默认包含了两个自定义的数据键，分别为NI Image Type图像类型和Version版本。
IMAQ Get Custom Keys获取自定义键函数使用效果-读取中文键的图像
IMAQGet Custom Keys获取自定义键函数使用效果-读取中文键的图像 上图中为读取中文键“键1、键2”的图像，可以看到输出的键名称，并没有中文名称，只有数字名称1、2，也就是在写入键1、键2的过程中，中文名称已经被自动过滤了，只留下了数字。下面我们可以看一下，联合使用获取自定义键函数与读取自定义数据函数的效果： Get Custom Keys + Read Custom Data程序框图

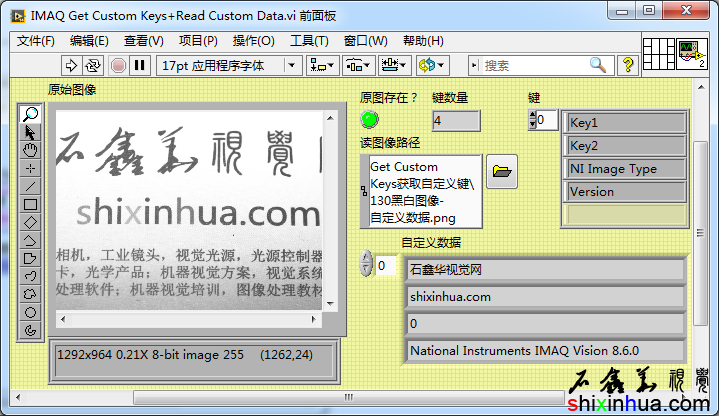

Get Custom Keys + Read Custom Data运行后效果
Get Custom Keys + Read Custom Data运行后效果 可以看到，读取的自定义数据图像中，不仅读取了前面章节中的自定义数据类型，还读取了NI保存后的图像中的默认存在的NI Image Type图像类型和Version版本的数据。这里的图像类型显示了枚举量对应的值，而没有显示其字符串，值与字符串的对应关系可以查看Create函数时创建的Image Type类型，在这里0表示8位灰度图，而如果是4则表示32位RGB彩色图。 例子下载LabVIEW2014SP1
|
