    VBAI图像采集功能很丰富,可以从很多设备上采集图像,也可以导入图片作为处理的图像源。
    注意:上面的采集图像是2009版2010版中会有acquire Image(IEEE 1394),在新版VBAI中,已经不再有acquire Image(IEEE 1394)这个选项了。

    VBAI 2013采集图像

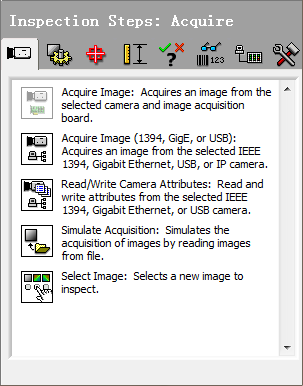

    我们启动VBAI后,在欢迎界面点击Configure Inspection中的New Inspection或双击My Computer,进入到检查配置界面,在右下角的检查步骤中默认的函数栏就是采集图像,如图3-1所示。

    图3-1 采集图像

    1.   Acquire Image:Acquires an image from the selected camera and image acquisition board.
    VBAI Help:Configures an acquisition from an analog, parallel digital, or Camera Link camera connected to a National Instruments Image Acquisition device.
    采集图像:从选择的相机、图像采集卡中采集图像。用于配置连接到NI采集卡的模拟、并行数字、Camera Link相机后采集图像。例如我们用1405、1409图像采集卡外加如TELI模拟相机。如果电脑里有1405、1409等卡,安装驱动后,此项将会点亮变成可用。点击后,可以看到如图3-2所示的Main选项卡界面。

    图3-2 Main选项卡

    Main选项卡为总体概述,VBAI中所有添加的步骤都有这个选项,包含了诸如步骤名、及其它各自所拥有的一些参数:如设备、坐标系等。在此处包含了设备名,图中有1405、1409等NI的图像采集卡;采集模式:立即和等待下一张幅图像。按如下步骤完成采集:
    第一步:输入步骤名;
    第二步:选择采集卡及通道;
    第三步:选择采集模式;
    第四步:点击左边的按钮,采集单幅图,右边的按钮,连续采集。
    第五步:采集到图片后,点击确定,即可将当前采集的图片用于后面图像处理。


    图3-3 Image Trigger选项卡

    利用此选项,可使用板卡的触发线,来进行触发采集。有些相机本身不带触发信号,但是如果为了达到触发要求,就必须使用板卡上的触发。板卡上的触发与相机自身的触发,位置不同,但殊途同归,完成的功能都是一样的,即经外部触发源给出触发信号,进行拍照取图,供后面图像分析使用。
    将Triggered Image Acquisition选中,选择对应触发线路(1405只有一路触发,因此这里只有一个EXTERNAL0),设置极性(上升沿触发或下降沿触发),设置好超时时间,点击采集即可进行触发采集,如果在超时周期内有触发信号到,那么将触发采集卡采集一幅图像,如果没有触发信号到达,那么将引起超时,如图3-4所示:

    图3-4 触发采集超时
