[原创] NI VBAI图像处理教程 3.4 读写相机属性Read/Write Camera Attributes

[复制链接]
  • TA的每日心情
    难过
    昨天 10:29
  • 签到天数: 1251 天

    [LV.10]100FPS

    发表于 2013-11-25 23:56:00 | 显示全部楼层 |阅读模式
    本帖最后由 石鑫华视觉 于 2014-4-6 15:54 编辑 * I, J7 U# [+ R* S: }
    - Q# X2 n7 }% o" a( @1 a, _5 ~
    ' F0 }- I$ W- ?. y* z9 A
    VBAI 2013支持相机属性读写

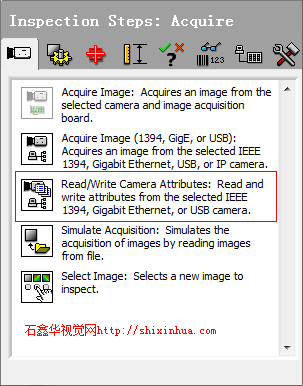

    3 i: ?" A4 Z$ B' x( m6 [3.   Read/Write Camera Attributes:Read and write attributes from the selected IEEE 1394, Gigabit Ethernet, or USB camera.) B: H& s) \$ V- |# a
    VBAI Help:Reads or writes camera attributes for an IEEE 1394 camera, GigE Vision camera, IP camera, or DirectShow-compatible USB camera.7 E6 O( l, h7 l7 O
    针对1394相机、千兆以太网相机、IP相机、或直接显示兼容USB相机进行读写相机属性。利用此函数,可以针对相机属性进行操作,并且通过Grab实时查看属性更改后的采集图片效果。如图3-17所示。
    8 T" B) |$ j7 \! WStep Name:步骤名
    ) b$ Z5 G* g+ Z5 y+ I/ q! EDevices:设备清单(可通过右边蓝色循环箭头刷新设备)
    2 ~$ m( V: K" f8 M0 r- B  B1 |, @9 x7 X+ GCancel write action if attribute value the same:取消写操作当属性值相同时" \; S! e% P: Y" O9 B0 x* \8 `1 R6 y
    Cancel remaining attribute actions after first failure:取消剩余的属性操作当第一个属性失败时。/ D4 B  o) d" k, c" |( M0 y
    注意:此步骤可以预览图像,点击Grab按钮后即会采集图像预览,以观察属性设置的合理性,但是在VBAI的状态中并不实时采集图像。; f$ R0 R+ |" Z2 G; A

    * a' v- ~0 U# P$ r* a图3-17 读写相机属性主体9 W3 Y! A/ A, Q1 i( x

      R4 E2 {# X8 s. }图3-18 设置相机属性-属性选项卡
    5 R  @- y6 e2 Y, c% G$ d. k* \  A
    Acquisition Option:采集操作,分为不停止采集在应用属性操作之前、停止采集在应用属性操作之前、停止并且不配置采集在应用属性操作之前。4 W' j5 c9 H; q# {' s9 q
    Attribute Actions:属性操作。可以添加、删除、移位需要操作的属性。属性操作是按数组来完成的,所以会牵扯到顺序问题。
    # N, Z6 U& _+ C9 y* h5 b8 cAttribute Action Settings:属性操作设置5 G8 n# S/ X# U# \4 x2 U8 a
    Action下拉菜单中有Read读、Write写、Wait等待可选择: q4 v+ |4 k' I! V' ~
    Value是具体属性的值。6 B9 L8 ]: `( }) e$ J- Y8 E
    Attribute & Current Value:属性树与属性当前的值% g3 X6 a2 y6 H/ @- W
    Attribute Information:属性信息
    ; a, s, K' S) @7 {5 mComment:注释; E( Z+ g& G  j! g" _, F
    Automatically add new attribute action after value change:自动添加新的属性操作在值改变后。
    8 B! t0 M2 H) d8 E! [读写属性函数的作用,是在检查需要多次采集图像并且采集图像所用的属性不一致时,对属性进行必要的修改,如前一次采集需要10ms的曝光时间,后一次采集需要2ms曝光时间,这就必须在采集时,对相机的属性进行设置,在达到采集理想图像的目的。功能演示如下图3-19所示,设置相机为连续采集》采集图像》分析图像(二值化)》设置相机为触发采集》采集图像(未收到触发信号、超时)。
    2 U' Z! R% ]5 e' H) s$ ?: _

    2 E) W, w$ P# t' ^% d$ ~$ ]图3-19 读取相机属性实际操作

    ) m- h' k% @. ~# E* F$ q & ]4 l/ h+ W1 G% x0 I

    " f/ R6 v6 @/ c2 ]' K& x% `6 `
