[转载] NI VBAI图像处理教程 3.7 选择图像Select Image

[复制链接]
  • TA的每日心情
    慵懒
    14 小时前
  • 签到天数: 3156 天

    连续签到: 26 天

    [LV.Master]2000FPS

    发表于 2013-11-26 00:02:12 | 显示全部楼层 |阅读模式 来自:广东省东莞市 联通

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x
    本帖最后由 石鑫华视觉 于 2014-4-6 16:11 编辑

    VBAI2013支持选择图像

    VBAI2013支持选择图像

    VBAI2013支持选择图像

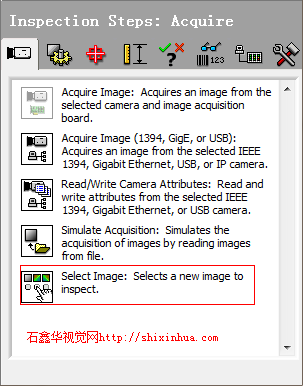

    6.   Select Image: Selects a new image to inspect.
    VBAI Help:Switches to a previously acquired image for processing. Refer to Select Image Concepts for related information.
        选择图像:选择一幅图像用于检查。切换前面采集一幅图像用于处理。即,当前面采集了N(N>=2)幅图像时,我们可以添加这个函数,选择前面任何一个步骤产生的图像(是任何一个步骤,并不仅仅只限于采集函数,也可以选择处理后的图像),用于后面的检查。如图3-22~24所示:


    登录/注册后可看大图

    图3-22 采集图像1


    登录/注册后可看大图

    图3-23 采集图像2


    登录/注册后可看大图

    图3-24 选择图像1-处理图像


    登录/注册后可看大图

    图3-25 选择图像2-二值化


    登录/注册后可看大图

    图3-26 选择图像3-选择图像

    由图3-22~3-24可知,采集图像1经处理后与采集图像2经处理后的图像源是不一样,这时如果需要对图像1进行再处理,那么就可以使用选择图片函数。选择图片函数,个人的理解是一套图像缓存系统,将历史上的步骤所有图像缓存到内存中,如果需要进行调用时,再读取缓存中的图像。
