3.1.31 IMAQ Flatten Image to String扁平化图像为字符串

石鑫华视觉 · 发表于 2017-3-23 17:36:45

注册登陆后可查看附件和大图，以及购买相关内容

您需要登录才可以下载或查看，没有账号？注册会员

x

3.1.31 IMAQ Flatten Image to String扁平化图像为字符串

扁平化图像为字符串函数，其作用是使用提供的选项将图像用字符串来表示。

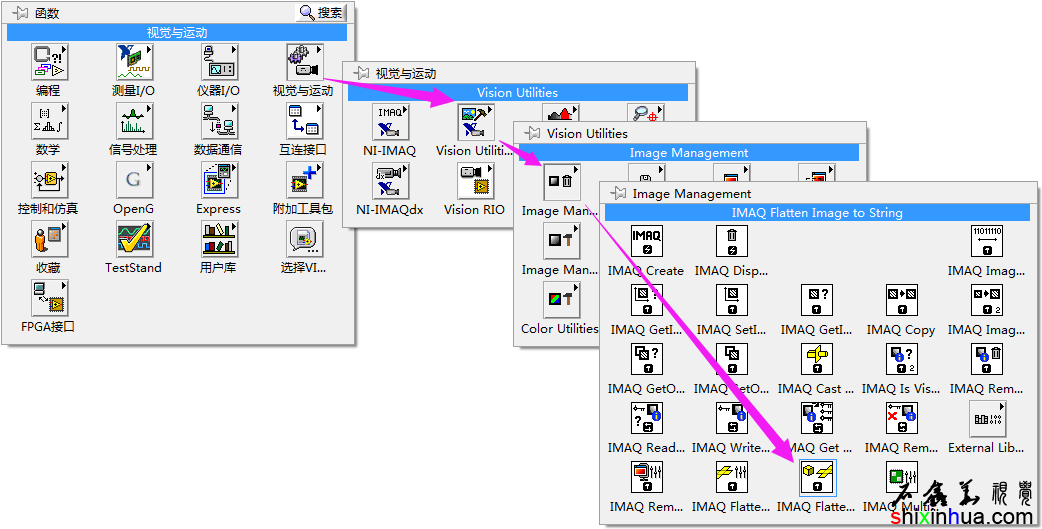

IMAQ Flatten Image to String扁平化图像为字符串在程序选板中的位置

IMAQFlatten Image to String扁平化图像为字符串在程序选板中的位置

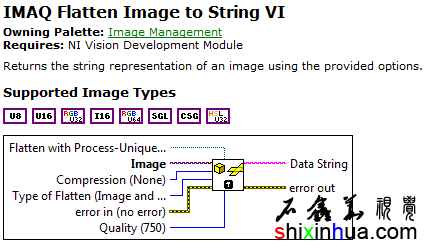

IMAQ Flatten Image to String扁平化图像为字符串功能说明、支持图像与接线端

IMAQFlatten Image to String扁平化图像为字符串功能说明、支持图像与接线端

Flattenwith Process-Unique Name (F)使用唯一名称的进程扁平化：该选项NI帮助文档中并没有解释，应该是一个BUG。但是根据其字面意思，应该是确定是否使用唯一名称的进程来处理扁平化。相当于分配单独的资源来处理扁平化过程。因为从实际应用来看，当图像超过百万像素时，处理起来是非常慢的。所以，这里可以指定单独专用的一个进程来扁平化。如果为假，则与其它处理共享进程。

Compression(None)压缩（无）：、Type of Flatten (Image and Vision Info)扁平化类型（图像和视觉信息）、Quality (750)质量： 这三个参数与上节中的扁平化选项中的参数是一样的概念。

Data String：是LabVIEW字符串，包含了表示图像的字符串。使用Unflatten将此字符串的LabVIEW原始字符串转换回图像。如果在内存中图像和扁平化后的图像有相同的名称，当字符串没有逆扁平化时，扁平化后的图像字符串内容直接复制到图像中。否则，会新建一个唯一名称的图像，该图像包含了扁平化图像字符串的内容。

下面来看一下该函数的实例。

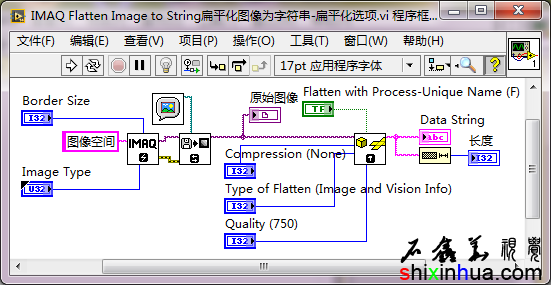

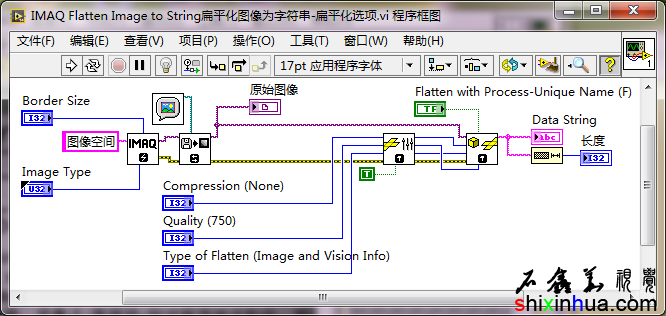

IMAQ Flatten Image to String扁平化图像为字符串实例程序框图

IMAQFlatten Image to String扁平化图像为字符串实例程序框图

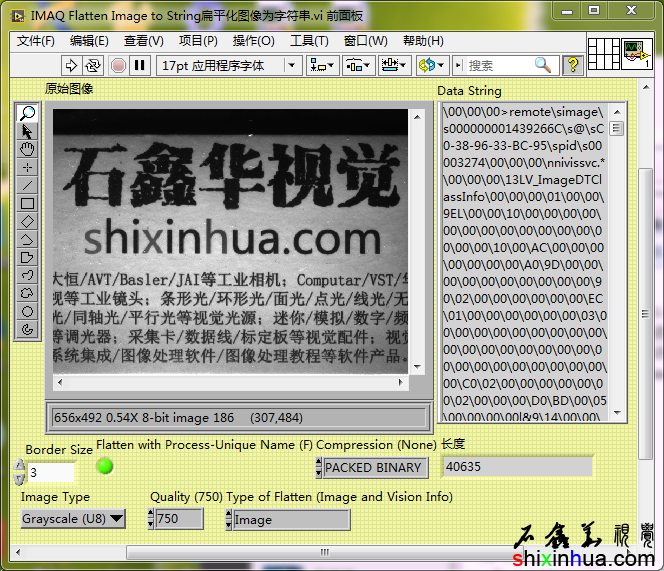

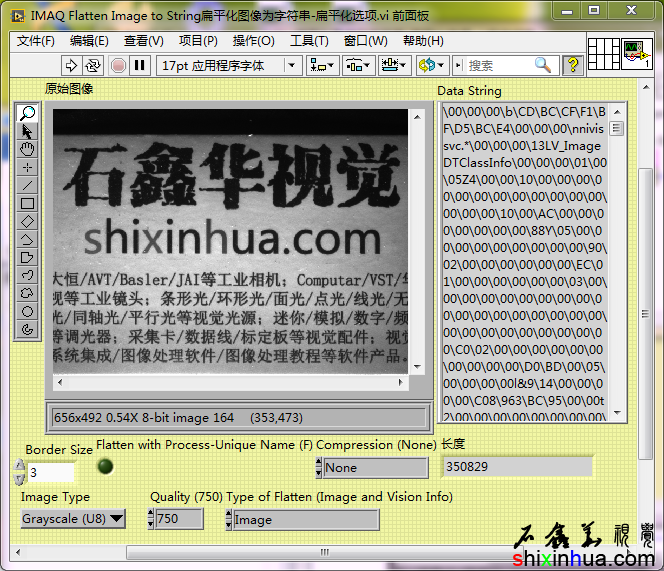

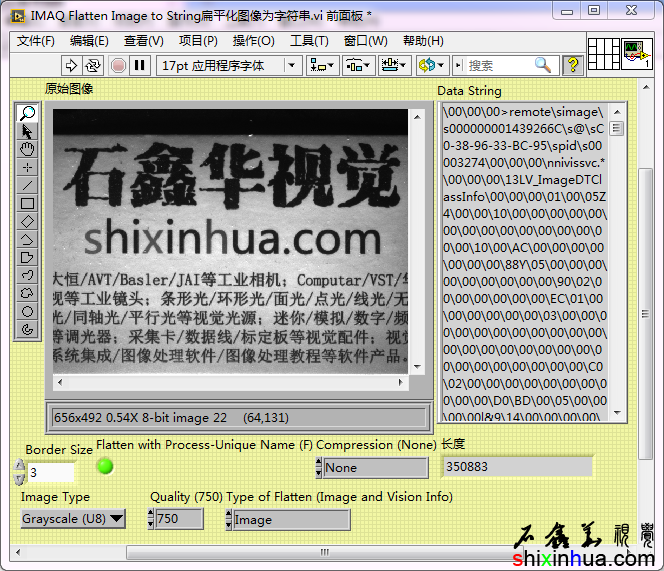

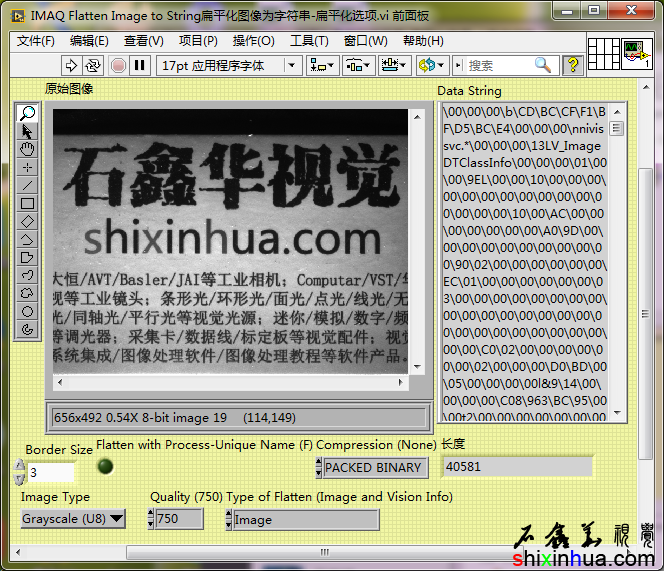

IMAQ Flatten Image to String扁平化图像为字符串实例前面板-无压缩

IMAQFlatten Image to String扁平化图像为字符串实例前面板-无压缩

如上图所示，为读取一幅30万像素的灰度图。从图像信息中可以看到，分辨率为656×492，共有322752字节的数据。可以看到没有压缩后的数据字符串长度为35083字节（还包含了一些组织信息）。也就是没有使用压缩方法时，转换后的字符串字节数与图像的大小是一样的。注意，压缩方法为None时，建议不要读取大图像，会很慢！

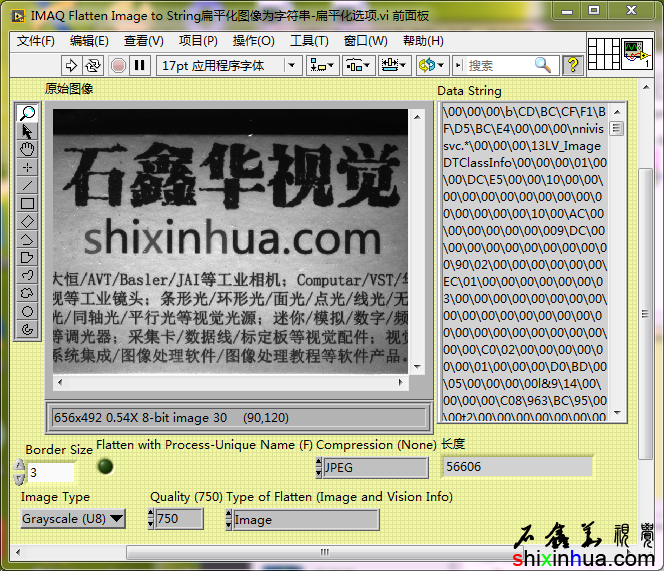

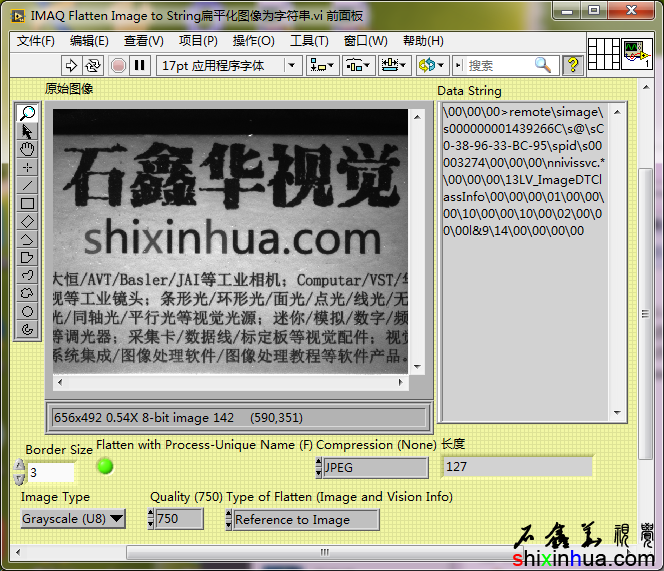

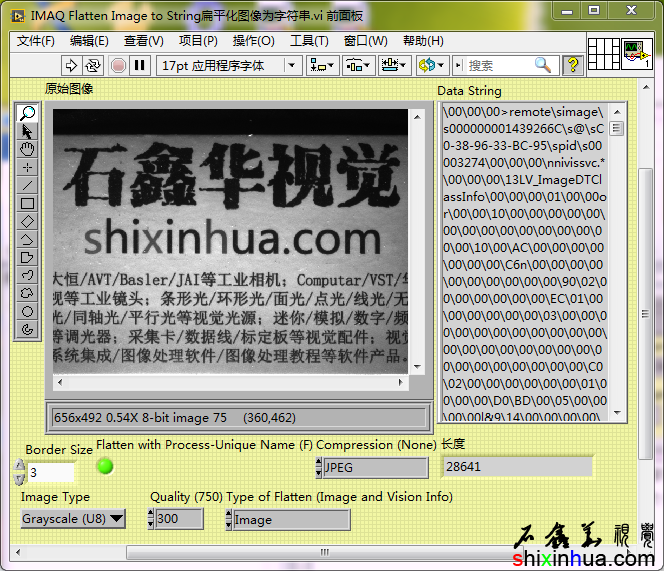

IMAQ Flatten Image to String扁平化图像为字符串实例前面板-JPEG压缩
