[原创] VBAI测量冲压金属瓶质量

[复制链接]
  • TA的每日心情
    慵懒
    11 小时前
  • 签到天数: 3156 天

    连续签到: 26 天

    [LV.Master]2000FPS

    发表于 2017-3-24 17:02:46 | 显示全部楼层 |阅读模式 来自:广东省东莞市 电信

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x
    VBAI测量冲压金属瓶质量
    在冲压行业中,比较常见这种瓶瓶罐罐的冲压。而对其冲压质量的检测,也是需求很广的要求。

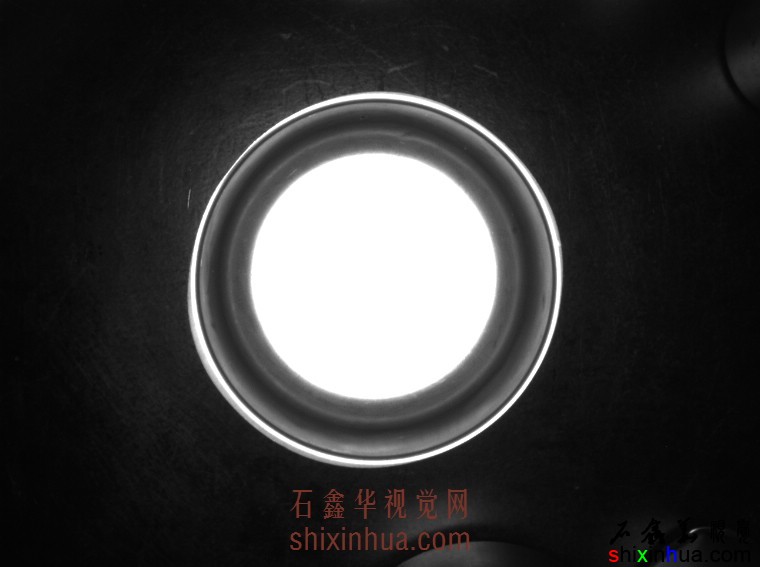

    冲压良好的瓶体

    冲压良好的瓶体
    冲压良好的瓶体

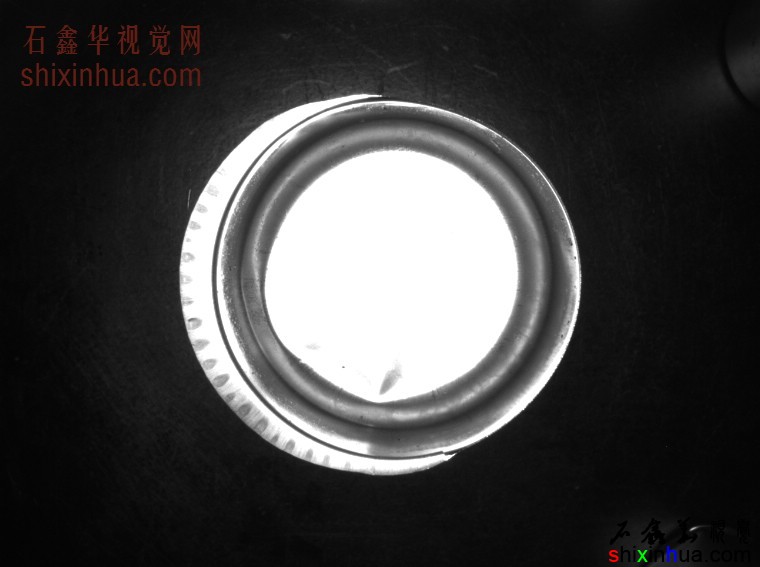

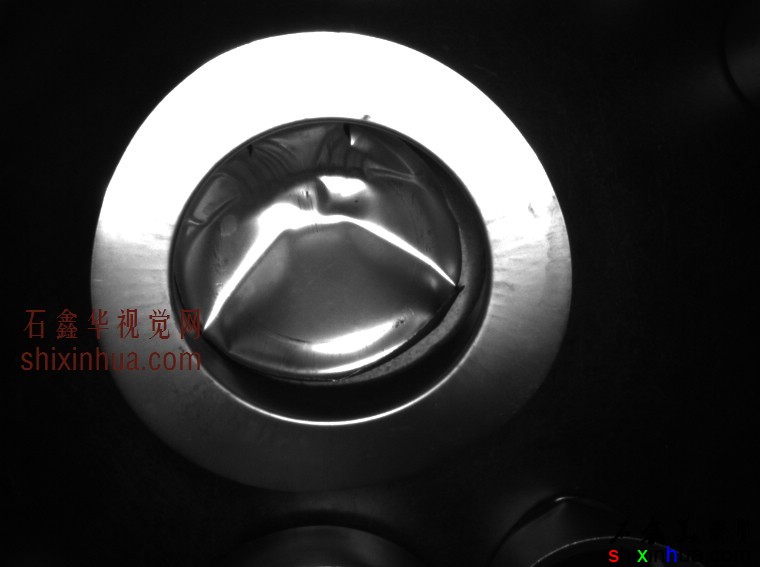

    冲压有问题的瓶体

    冲压有问题的瓶体
    冲压有问题的瓶体

    冲压有问题的瓶体

    冲压有问题的瓶体
    冲压有问题的瓶体
    对于底部的测量,简单一点处理,可以使用粒子分析的方法来处理。正常情况下,粒子应该是一个圆的、面积在一定范围内的;而如果有变形,通常会引起粒子不是圆形、面积不够或者外围的其它异常等。

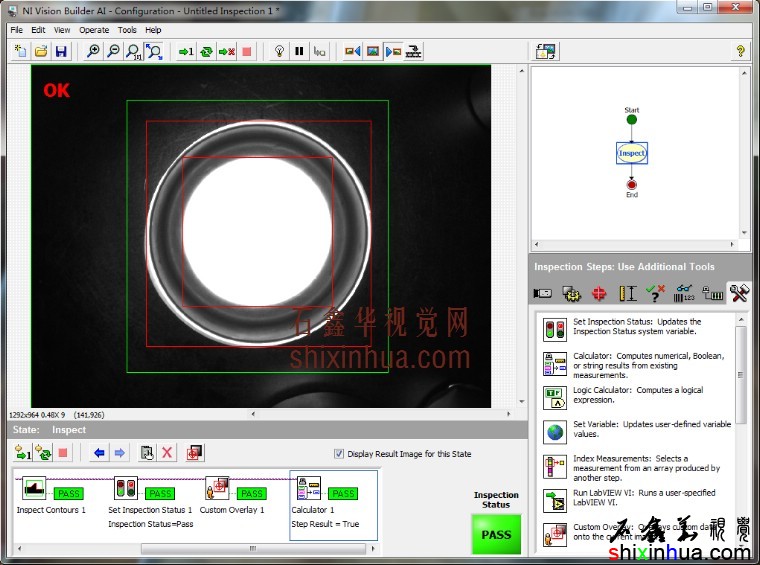

    OK的产品VBAI测量-2个粒子-面积都在范围内

    OK的产品VBAI测量-2个粒子-面积都在范围内
    OK的产品VBAI测量-2个粒子-面积都在范围内

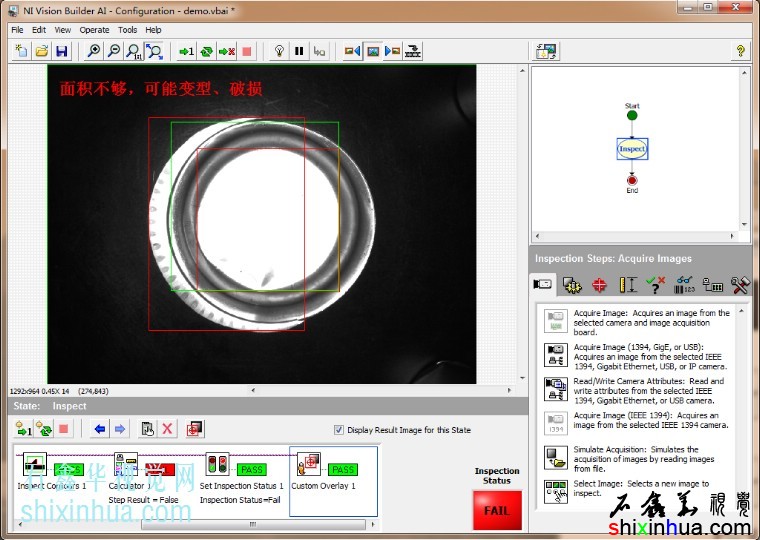

    NG的产品VBA测量-2个粒子-外部面积过大

    NG的产品VBA测量-2个粒子-外部面积过大
    NG的产品VBA测量-2个粒子-外部面积过大

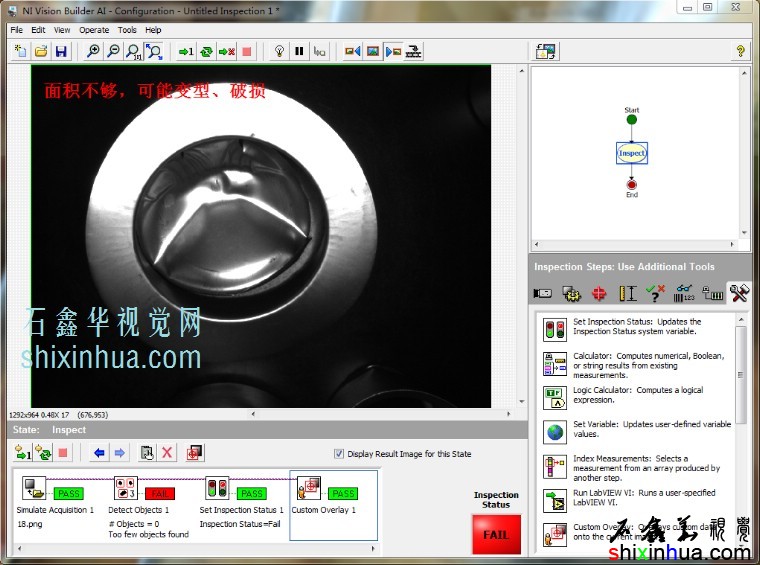

    NG的产品VBAI测量-没有足够的粒子

    NG的产品VBAI测量-没有足够的粒子
    NG的产品VBAI测量-没有足够的粒子
    这种应用只是仅提出一种解决问题的思路,实际上,瓶体的缺陷检测,没有这么容易。需要考虑各种各样深浅大小不同的瓶体,还有不同的材质。这些对照明的要求也不一样。而如果是在内壁上有变形,这种方法也处理不了。再如底部如果只是小面积的突起或内陷,那么也有可能无法检测出来。
    VBAI脚本例子下载:
    游客,如果您要查看本帖隐藏内容请回复
