NI VISION实用手册-3.2.4 LabVIEW中如何连续保存图像在LabVIEW中实现连续采集图像并连续保存图像是很简单的一件事。这里有两个核心点，一个是实现连续采集，另一个是实现连续保存。连续采集中没太多难点，只要执行采集Grab函数就可以。而连续保存，则牵扯到文件名的问题，因此需要在连续保存的过程，连续或随机生成不重复的文件名。这里一般可以使用两种方法，一种是使用时间点（获取系统的年月日时分秒毫秒，如果系统时间不随便更改，不会出现重复），另一种则是使用随机数（位数要相对多一点，出现重复的机会少）。当然还可以使用While循环的循环次数来做文件夹，但是这个只能在当前的循环状态下才不会有重复。如果重新运行时，则会有重复，如果是这样，得自动新建文件夹，这样才不会在同一文件夹中出现重复文件。下面来看一下其程序框图： LabVIEW中实现连续采集图像与连续保存图像程序框图

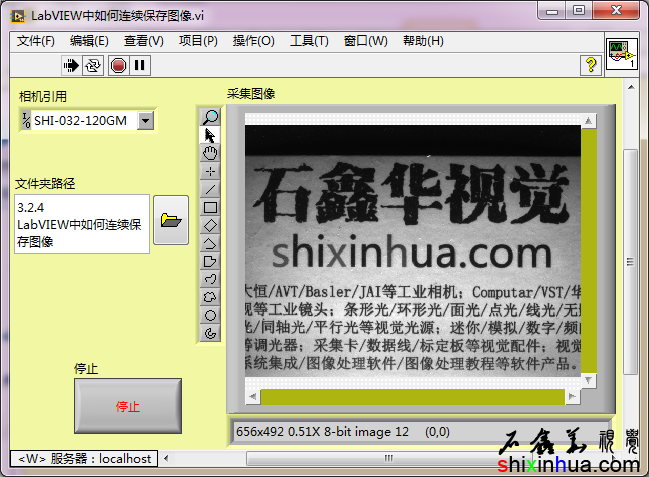

LabVIEW中实现连续采集图像与连续保存图像前面板效果
LabVIEW中实现连续采集图像与连续保存图像前面板效果

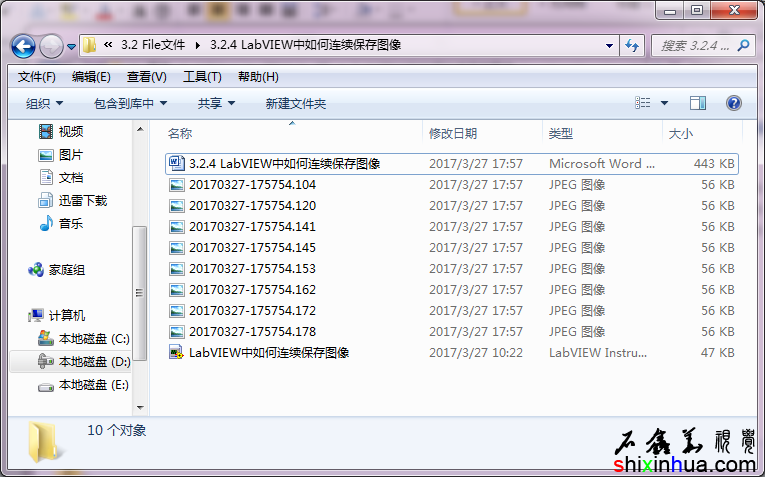

连续保存图像后的效果
连续保存图像后的效果 程序框图其实是很简单的，执行的过程大概是这样：首先打开相机，然后配置相机准备采集图像。再使用一个WHILE循环结构，来控制连续采集，其中放置了Grab函数。这样就可以在WHILE中实现连续采集。在采集完成后，输出的图像再输出到IMAQ Write File2函数中，实现保存图像功能。IMAQ Write File函数的用法，可以参考上一节的内容。 在实际应用程序中，基本的思路也是这样的，只是可能会将打开相机、配置相机、采集图像、关闭相机等操作过程，放置在不同的执行环节，以方便程序操作。如打开相机一般会放在程序的初始化中。连续采集图像，则会放在自动运行过程中。关闭相机则放在程序退出环节中。这里可以使用移位寄存器来控制引用，也可以使用子VI，使用状态来机操作。 上图中实现了连续采集、连续保存。同样，可以在WHILE循环中，加入其它的处理模块，IO输出信号功能，实现连续采集、分析、输出信号的功能。与连续采集、保存图像的原理一样。 LabVIEW2014SP1示例下载：
|
