    NI VISION实用手册-3.2.6 IMAQ Read Image And Vision Info图像视觉信息
    读图像和视觉信息函数和读文件函数的功能非常相似,其可以认为是一个专用的读文件函数,其在读取图像时,还可以读取图像中的视觉信息。这些视觉信息与Write File写文件中的Write Image and Vision Info函数中的支持的视觉信息一样,包含了模板信息、覆盖信息、标定信息、自定义信息等。因为写图像和视觉信息函数中,其保存的图像为PNG格式,因此该函数也仅能读取PNG格式的文件,其它文件将会出错。

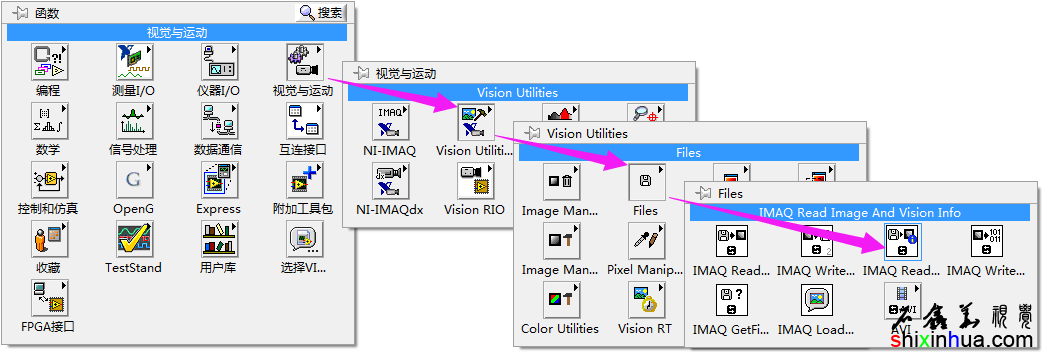

    IMAQRead Image And Vision Info读图像和视觉信息函数在函数选板中的位置

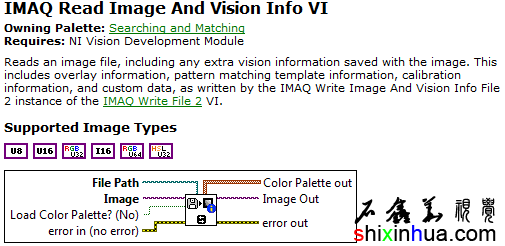

    IMAQRead Image And Vision Info读图像和视觉信息功能说明、支持的图像类型及接线端
    函数的接线端比读文件的要精简一些。可以参考读文件函数。下面看一个例子:
    游客,如果您要查看本帖隐藏内容请回复
    IMAQRead Image And Vision Info读图像和视觉信息例子程序框图

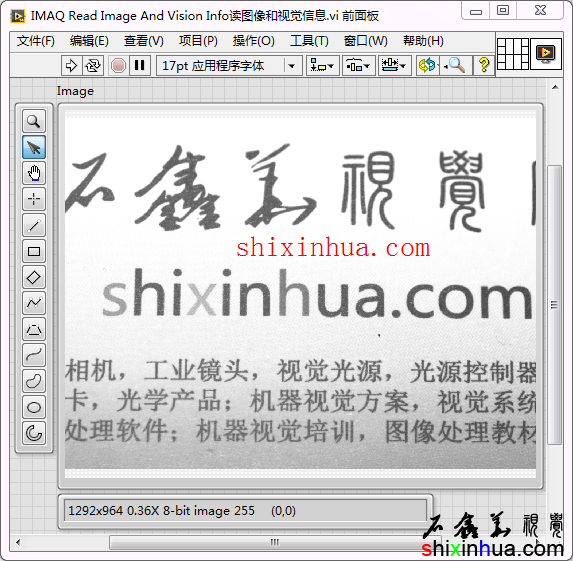

    IMAQRead Image And Vision Info读图像和视觉信息例子前面板效果
    可以看到,其可以将图像中的覆盖信息读取出来。而如果读取非PNG类型的图像,则会出错:
    游客,如果您要查看本帖隐藏内容请回复
    IMAQRead Image And Vision Info读图像和视觉信息例子读取JPEG图像出错
        该函数在读取模板、读取校准图像时,是必须要使用的,因此其实际价值也就体现出来了。而其它常规的读图功能,则建议使用Read File函数,这样可以读取更多的图像格式的文件。
    LabVIEW 2014SP1 VISION2016示例下载:
