[图像处理] 缺陷检测问题

[复制链接]
  • TA的每日心情
    慵懒
    2019-10-10 10:10
  • 签到天数: 1 天

    连续签到: 1 天

    [LV.1]100FPS

    发表于 2017-6-28 15:28:54 | 显示全部楼层 |阅读模式 来自:陕西省铜川市 电信

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x

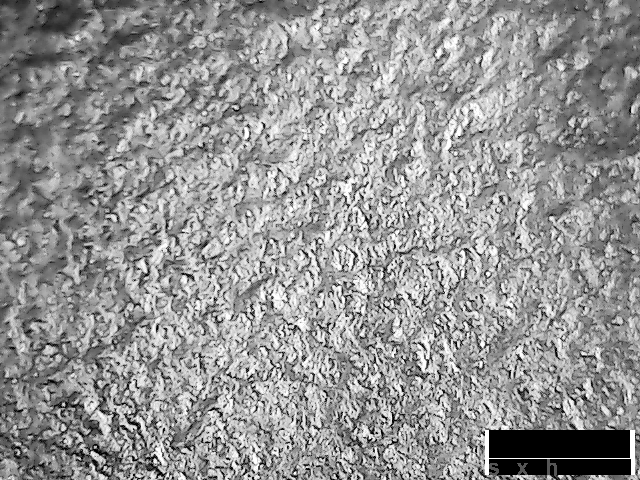

    如图所示,上面9副图片属于同一个项目,正常背景纹理多样,缺陷大小位置形状随机出现,要求低误报率,不漏检。
    现在我用labview做这个项目3个月了,遇到以下两个问题:

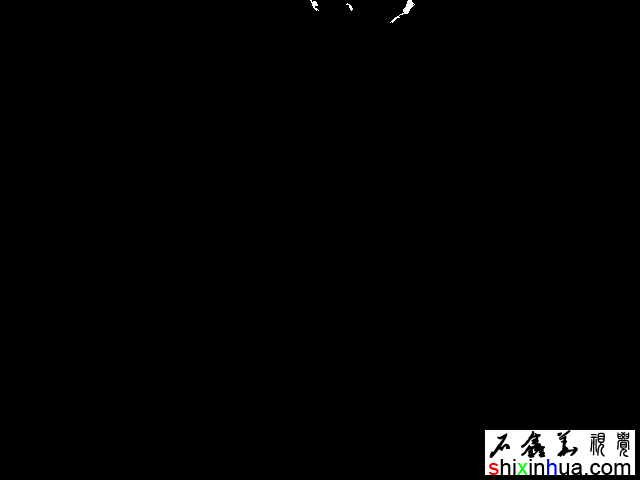

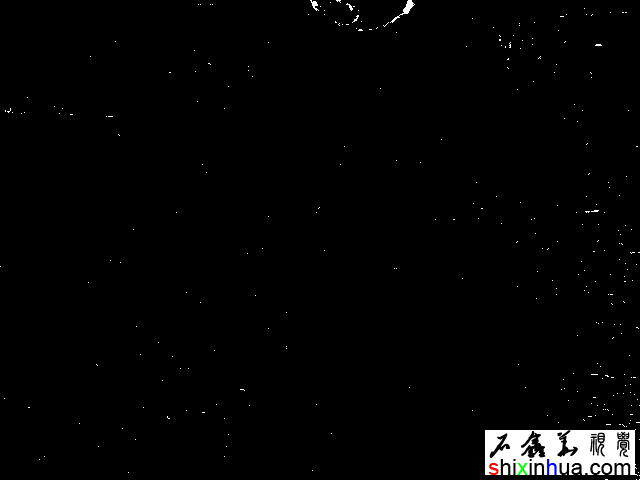

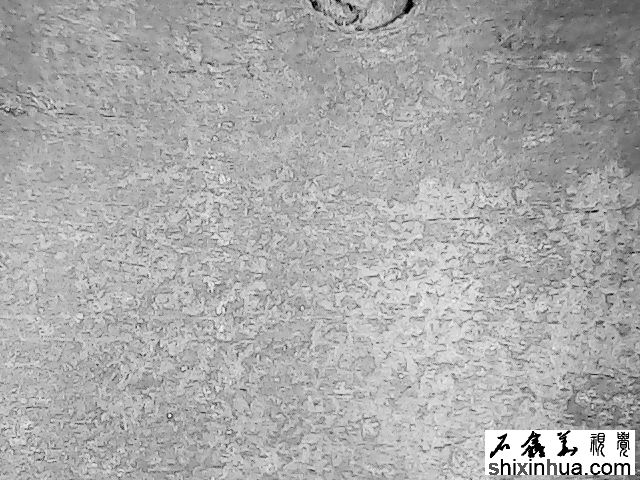

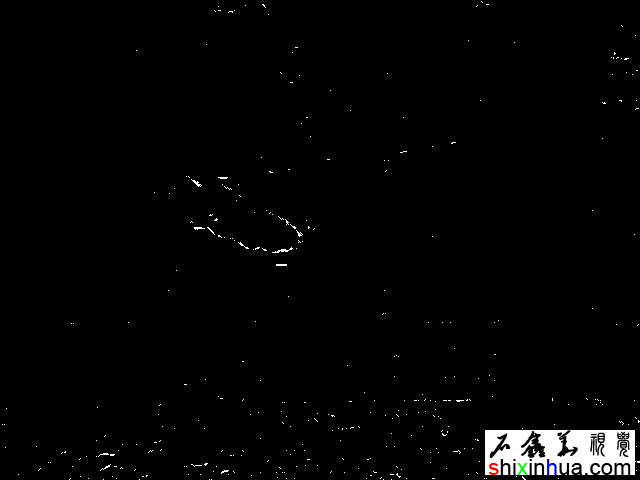

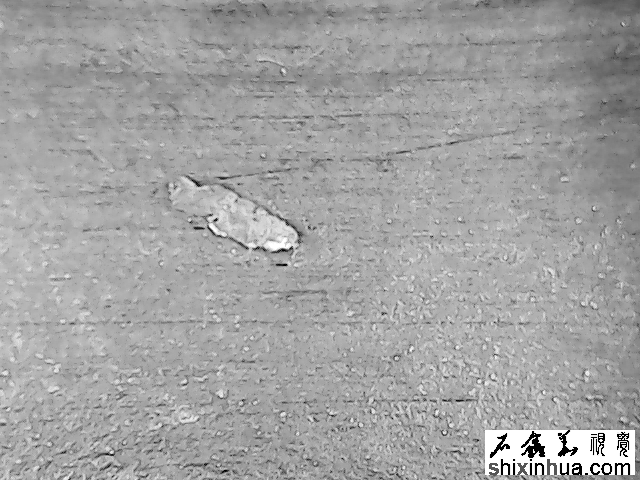

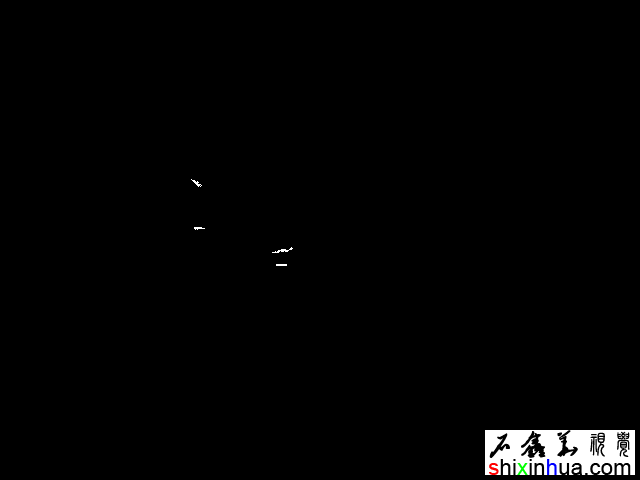

    1.缺陷1图顶部半圆为缺陷,但最终只能提取断续的粒子,无法提取缺陷全貌。我需要得到完整连续的缺陷全貌。缺陷2有同样的问题。

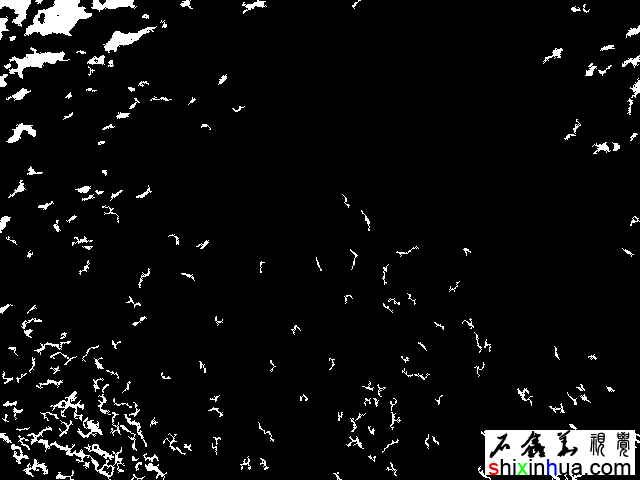

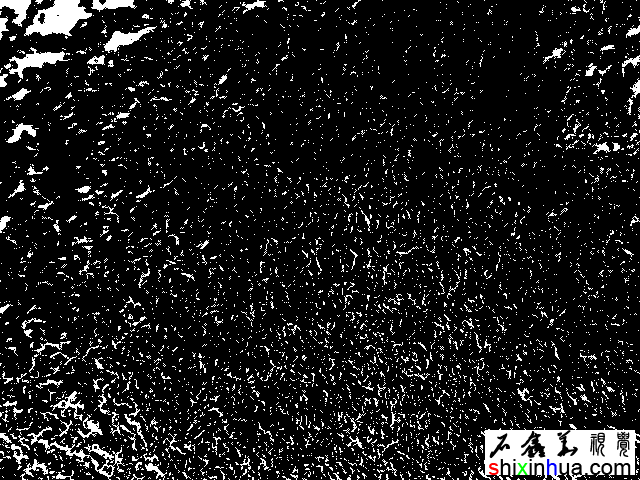

    2.用上面提取缺陷的方法,遇到有的正常纹理无法过滤,如果提高过滤小粒子的阈值,则缺陷也被过滤。
    这两个问题我查阅好多资料,做过很多实验,但依然无解,请大家赐教。
    更多图片 小图 大图
    组图打开中,请稍候......
    回复

    使用道具 举报

  • TA的每日心情
    慵懒
    11 小时前
  • 签到天数: 3156 天

    连续签到: 26 天

    [LV.Master]2000FPS

    发表于 2017-6-29 11:07:27 | 显示全部楼层 来自:广东省东莞市 电信
    可以尝试纹理分析功能。

    不过建议你更换其它的库来处理。NI的库做缺陷检测,很麻烦。基本上成功的机率比较小。
    回复 支持 反对

    使用道具 举报

  • TA的每日心情

    2018-12-12 15:47
  • 签到天数: 94 天

    连续签到: 1 天

    [LV.6]600FPS

    发表于 2017-12-26 07:21:34 | 显示全部楼层 来自:江苏省 移动数据上网公共出口
    缺陷检测一般相对比较难,也是视觉行业的一个难点;试试将图像做滤波或者其他平滑处理,然后用原图–处理过的图像,得到的这个图像上面进行分析看看
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    开心
    2021-6-30 15:23
  • 签到天数: 21 天

    连续签到: 1 天

    [LV.4]400FPS

    发表于 2019-6-19 14:03:19 | 显示全部楼层 来自:上海市 电信
    回复 支持 反对
