小滑块对位尺寸测量等方案
小滑块对位尺寸测量等方案
小滑块对位尺寸测量等方案
小滑块对位尺寸测量等方案
小滑块对位尺寸测量等方案
小滑块对位尺寸测量等方案
小滑块对位尺寸测量等方案
小滑块对位尺寸测量

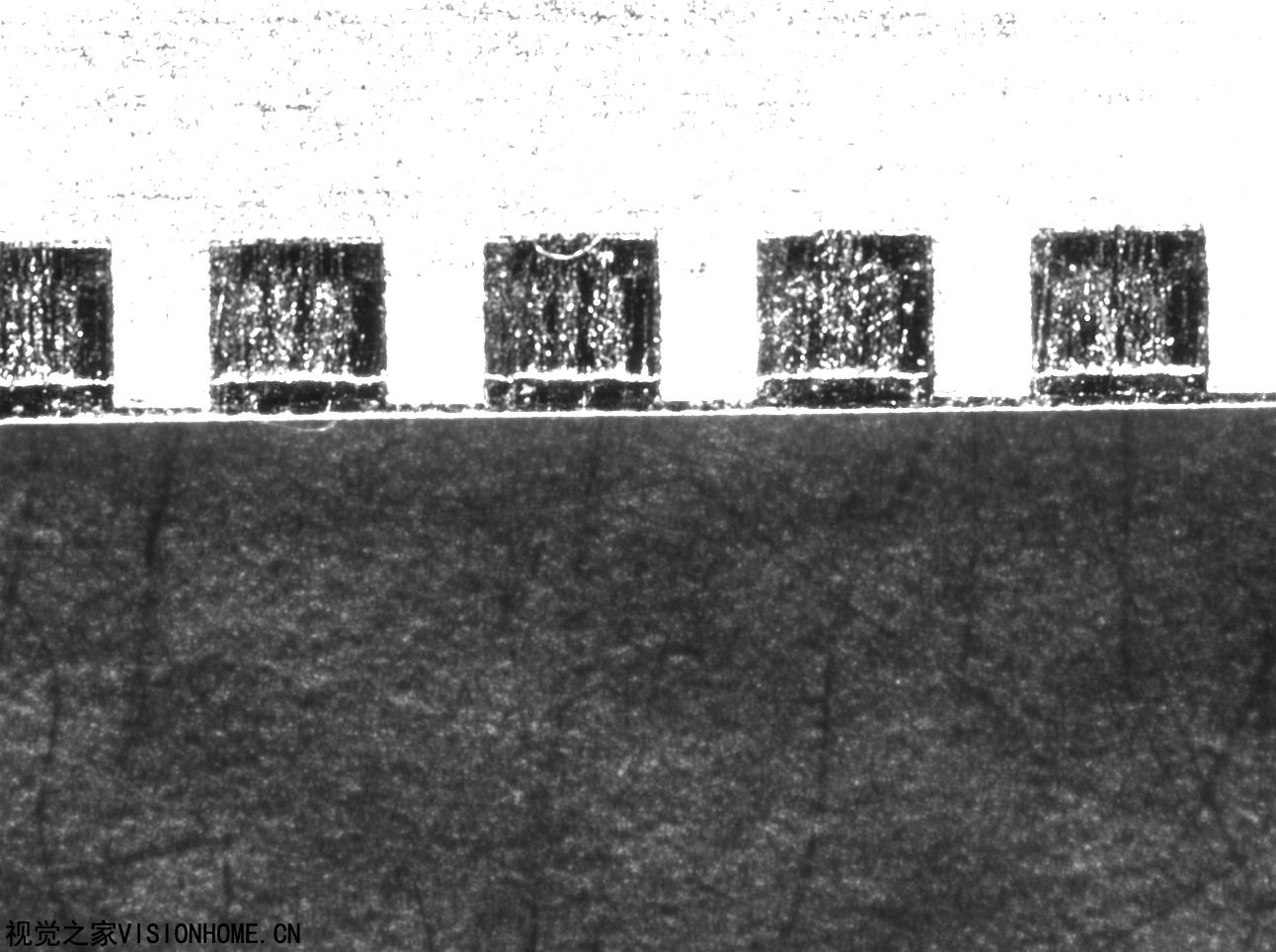

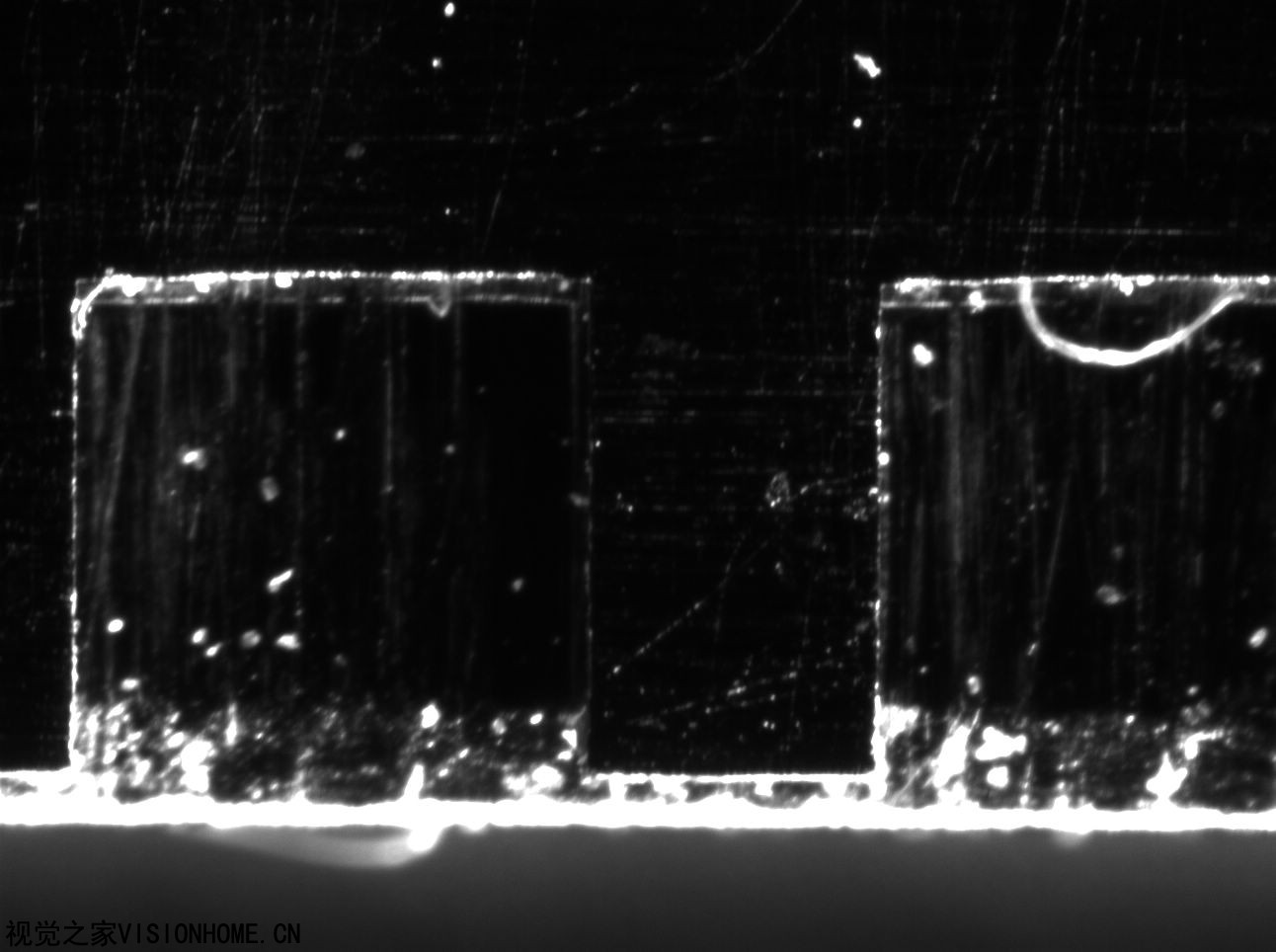

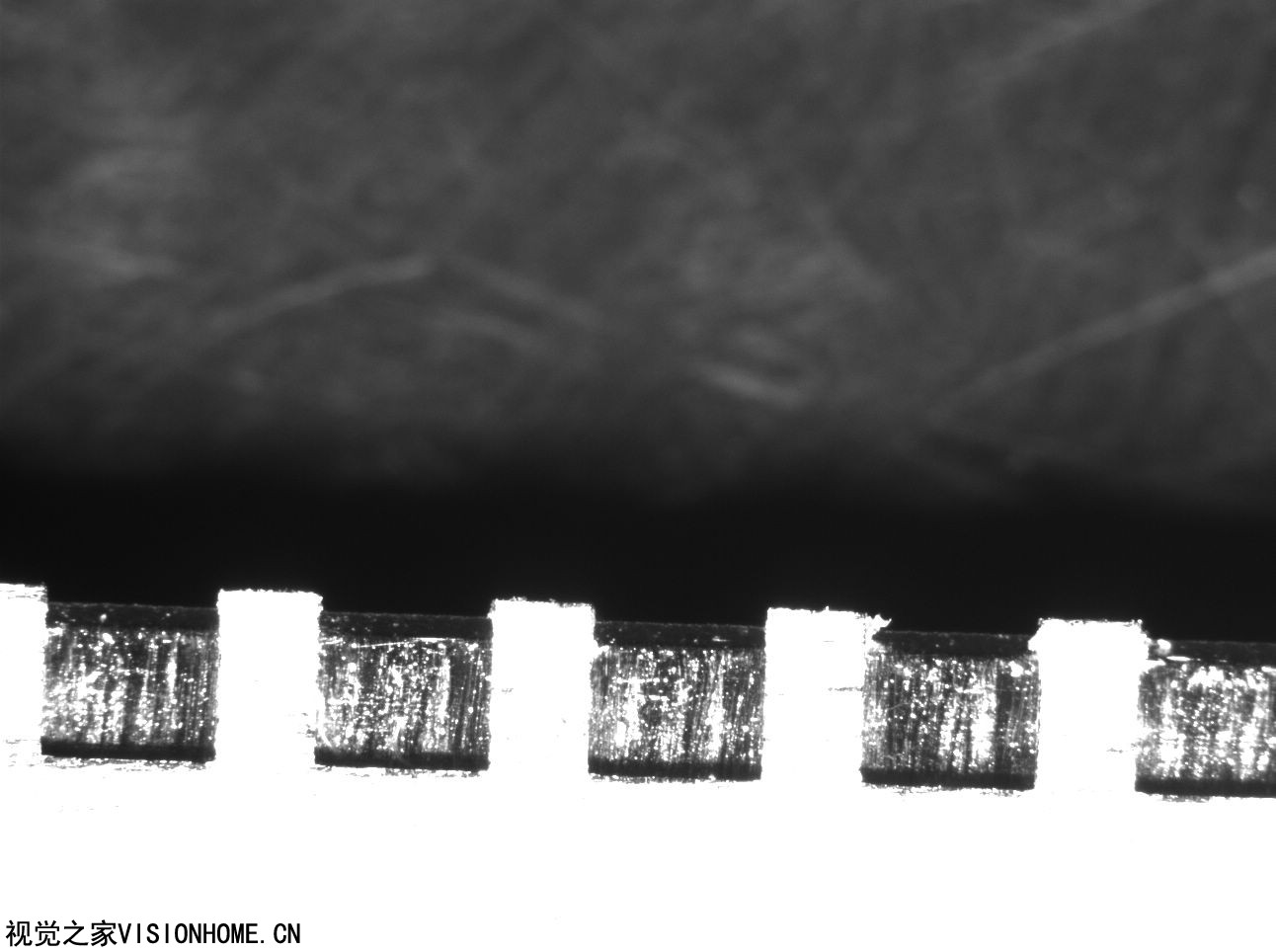

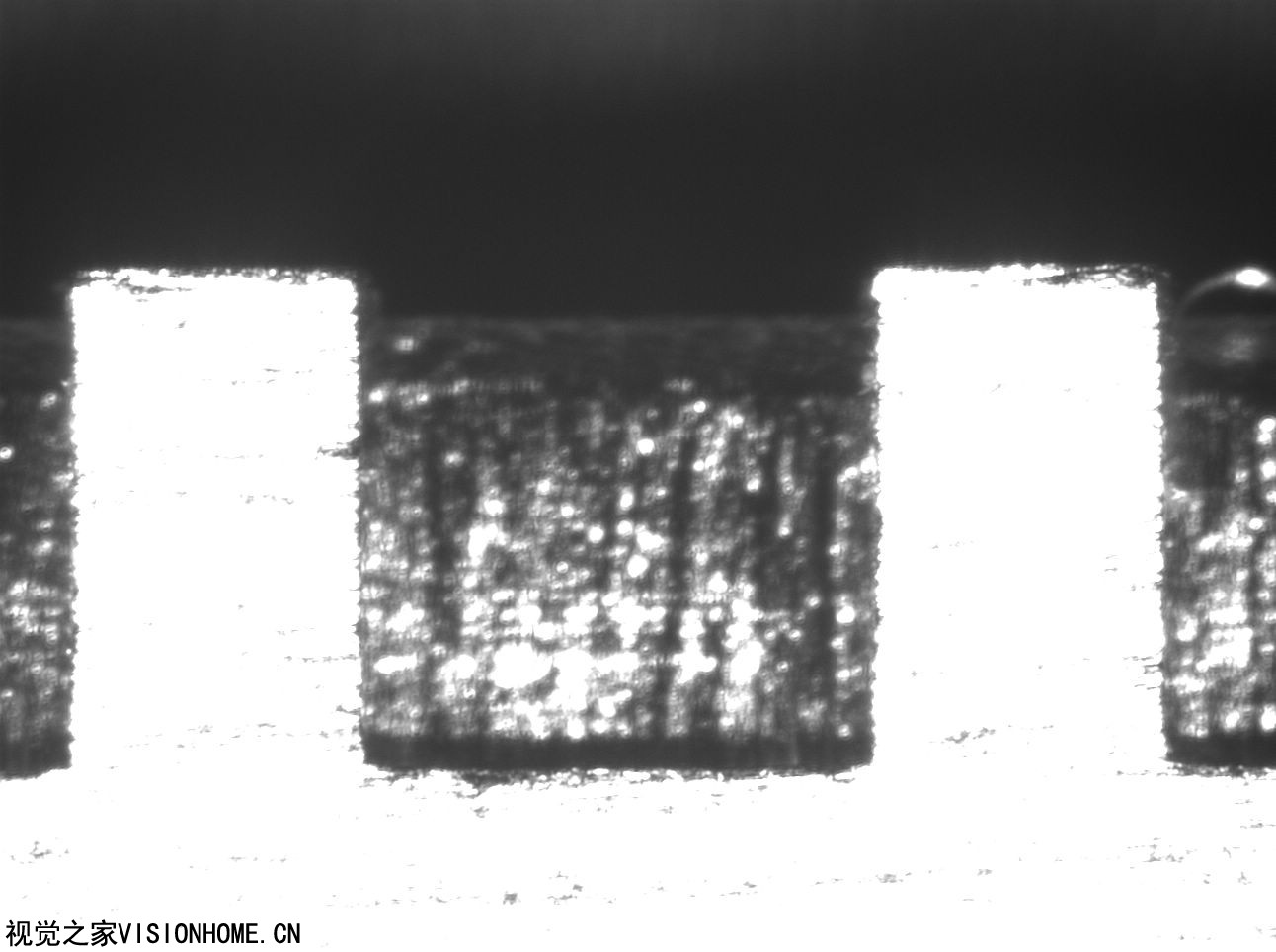

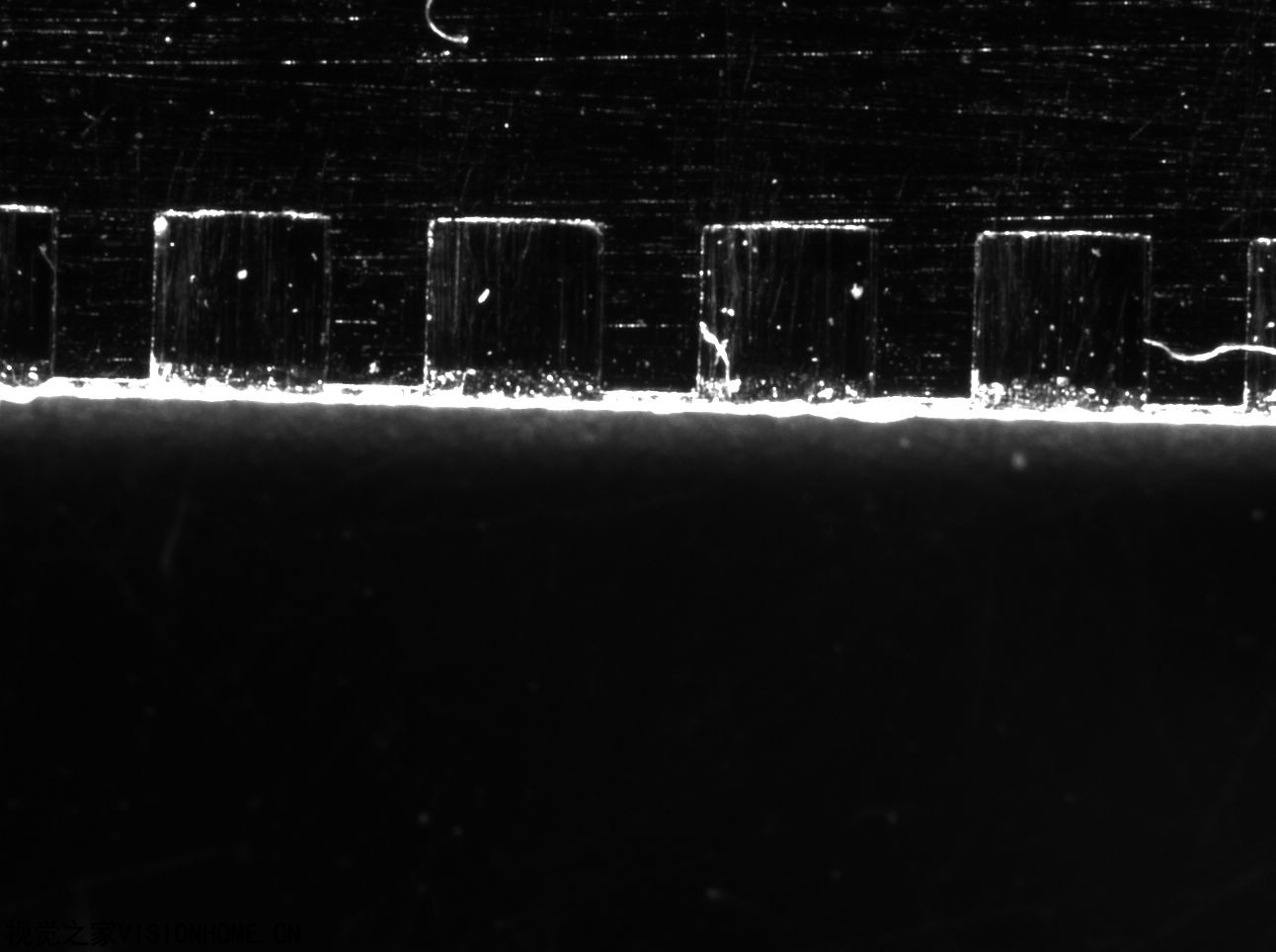

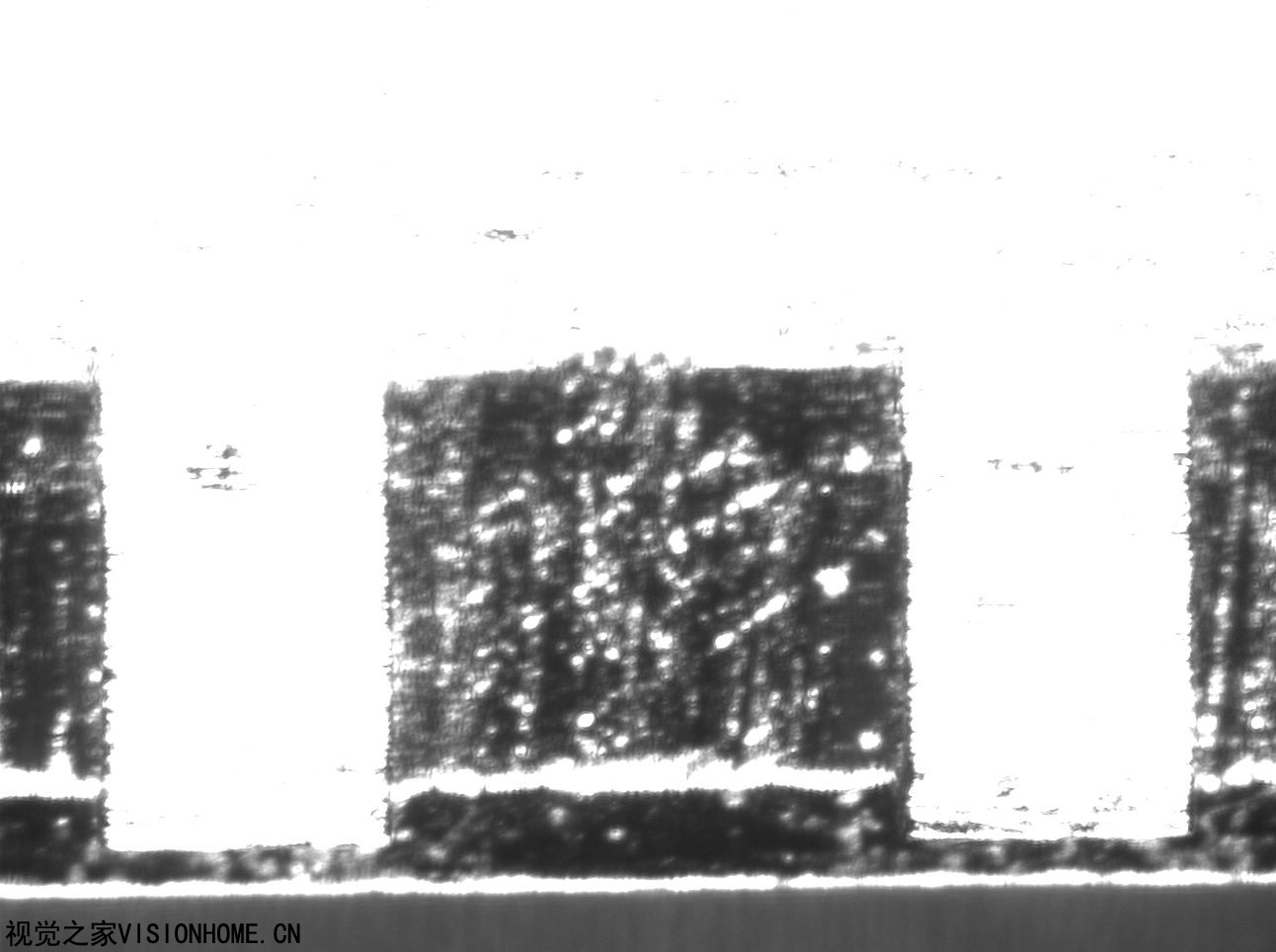

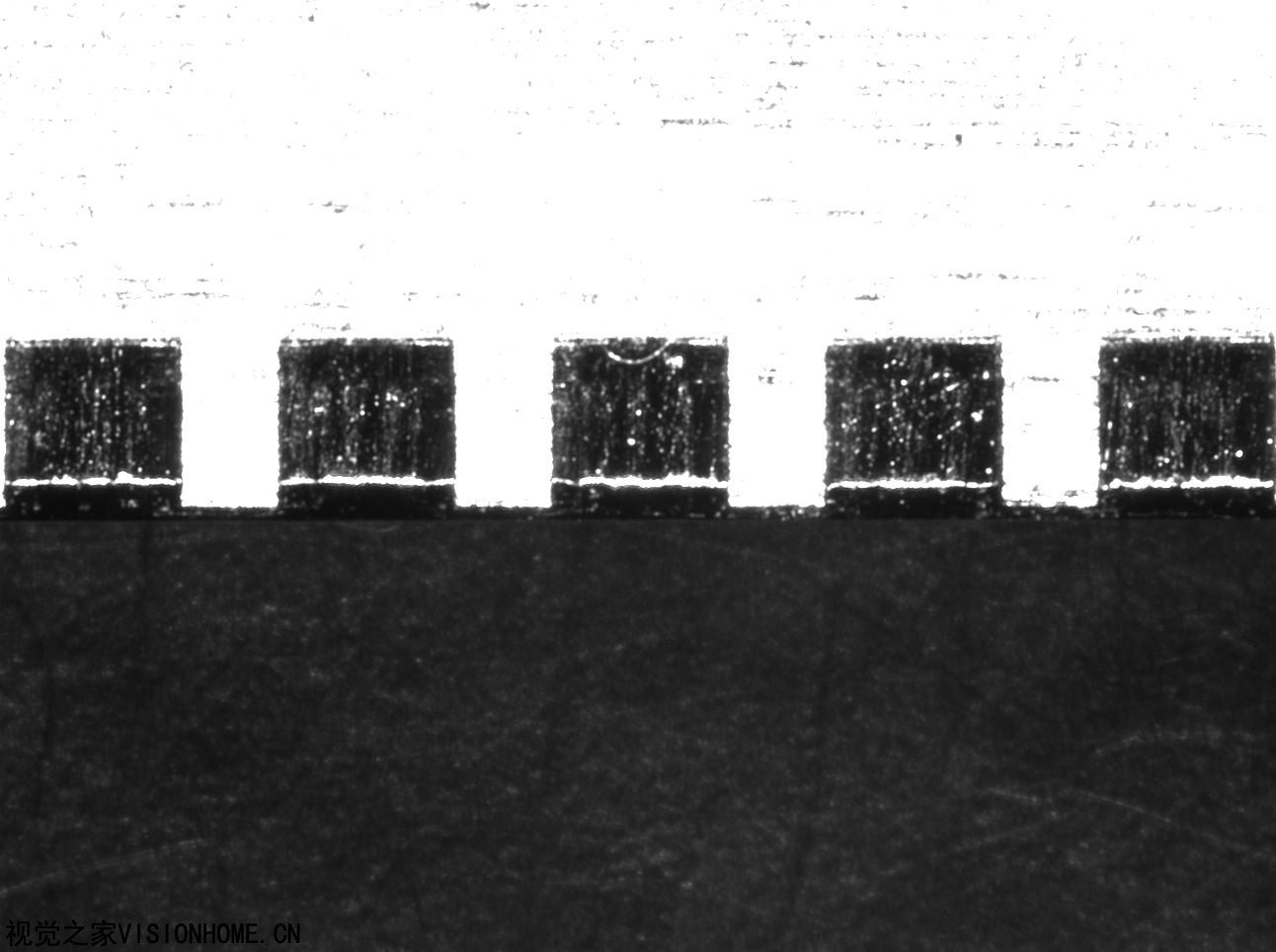

上面这个零件是电磁产品中的某个零件，主要需要测量尺寸、对位等视觉检测。产品很小，视野上面的只有3*2mm的样子，下面的有8*6mm的样子。均使用了130万CCD拍摄，小视野，使用2X远心镜头拍摄，大视野使用50mm的CCTV镜头拍摄。上面的效果图，有使用线光源、环形光源分别拍摄的效果。从效果图上看，一般需要光源有比较高的角度往下照明，利用产品表面的反光特性，将特征部分表现为白色，才方便后面的其它处理。
|
|
