    利用两点建新坐标系
    在机器视觉领域中,经常会遇到定位的项目。定位项目,最终输出的数据一般会有两个,一个是点坐标(X、Y),另一个是角度A,坐标点一定是会需要的,但是角度不一定需要。如果项目中没有涉及到旋转或是旋转可以忽略,则只需要点坐标即可。另外有些项目,不是同时需要X和Y,只需要其中一个参数也可以。常见的图像处理方法,则有模式匹配、几何匹配等匹配类的方法,还有找圆、找直边、求交点、粒子分析等查找点线特征的方法。
    本示例使用的是查找两个圆,然后利用得到的两个圆心作为参考点,然后计算这两个圆心的中点,并求两圆心连线与水平方向的夹角,得到角度。利用得到的中点与角度,设置新的参考坐标系。使用这种方法,可以将充分利用两个点的坐标,然后可以将单个点的偏差降低到一半左右,等效于求两个点的平均值的方式。

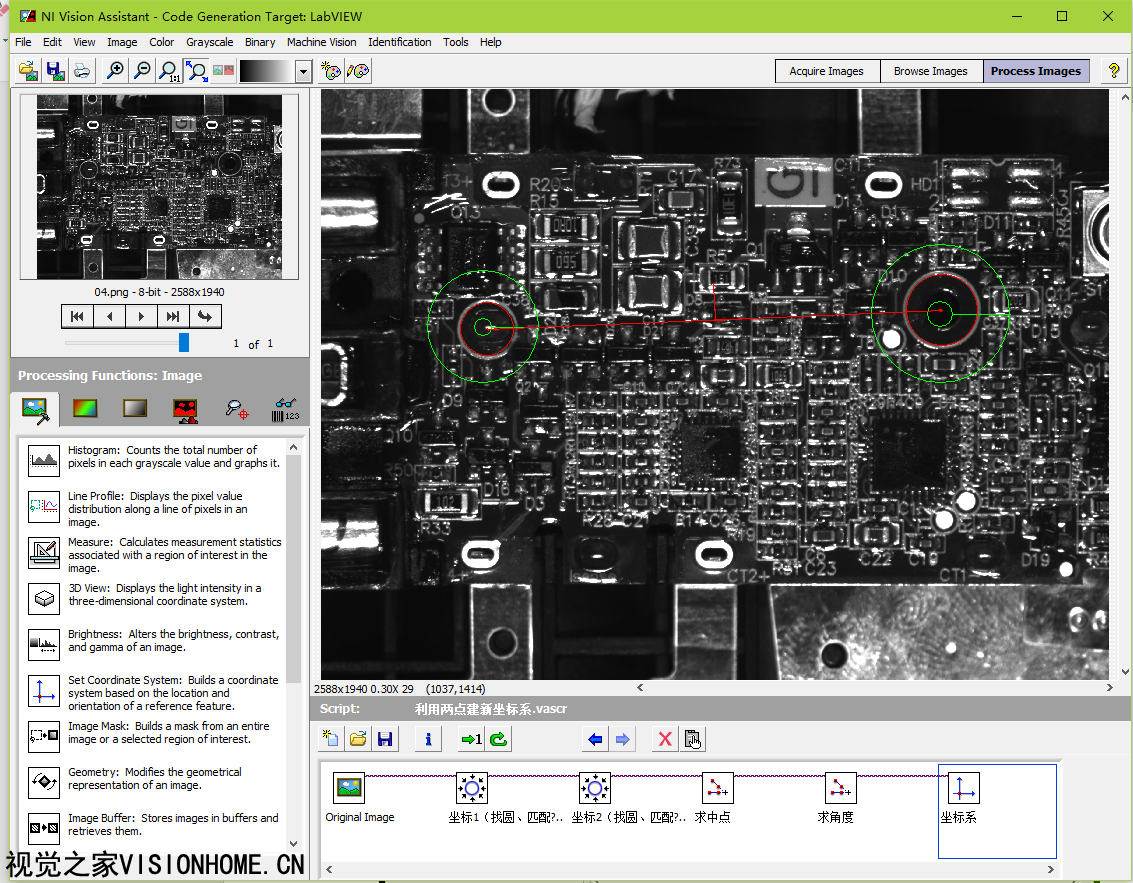

    NI视觉助手中利用两点设置新坐标系
    得到新的坐标系后,可以利用该坐标系去定位或查找新的目标特征等,相对于使用图像上的单个特征建立的坐标系要稳定一些。
    视觉助手脚本下载:VA2017版
    游客,如果您要查看本帖隐藏内容请回复
    2 Z! @! D2 J/ w/ p2 n0 H

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复

    使用道具 举报

  • TA的每日心情
    奋斗
    昨天 20:35
  • 签到天数: 457 天

    [LV.9]90FPS

    发表于 2017-11-21 21:47:57 | 显示全部楼层
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    慵懒
    2018-9-9 11:31
  • 签到天数: 72 天

    [LV.6]60FPS

    发表于 2017-11-25 19:57:53 | 显示全部楼层
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    郁闷
    7 小时前
  • 签到天数: 329 天

    [LV.8]80PFS

    发表于 2017-11-28 03:11:12 | 显示全部楼层
    回复 支持 反对

    使用道具 举报

  • TA的每日心情

    2018-5-27 14:41
  • 签到天数: 2 天

    [LV.1]10FPS

    发表于 2017-12-10 09:56:07 | 显示全部楼层
    石鑫华视觉网http://shixinhua.com,工业相机、工业镜头、机器视觉光源、光源控制器、图像处理、系统集成服务商
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    郁闷
    2018-6-13 18:51
  • 签到天数: 24 天

    [LV.4]40FPS

    发表于 2017-12-20 09:42:43 | 显示全部楼层
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    奋斗
    2018-10-6 12:53
  • 签到天数: 32 天

    [LV.5]50FPS

    发表于 2017-12-20 23:08:19 | 显示全部楼层
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    擦汗
    2018-6-3 07:21
  • 签到天数: 87 天

    [LV.6]60FPS

    发表于 2017-12-25 20:19:42 | 显示全部楼层
    点+角度确定坐标系,其实跟模板匹配出来的效果一样,模板也是得到一个点和模板的角度确定了坐标系
    回复 支持 反对
