[原创] Labview机器视觉(3)-Vision前面板控件

[复制链接]
  • TA的每日心情
    擦汗
    昨天 00:00
  • 签到天数: 3155 天

    连续签到: 25 天

    [LV.Master]2000FPS

    发表于 2013-12-8 11:04:51 | 显示全部楼层 |阅读模式 来自:北京市 光环新网电信数据中心

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x

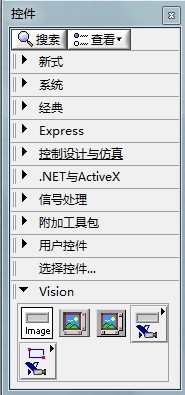

    labview机器视觉包前面板中间主要包含五个部分

    IMAQ Image.ctl,Image Display control ,Image Display control (classic),IMAQ Vision controls ,Machine Vision controls。

    Labview机器视觉(3)-Vision前面板控件

    Labview机器视觉(3)-Vision前面板控件

    IMAQ Image.ctl:对图像进行分析和处理时用到的一些控件,可用于对图像的类型。图像处理的方式、不同的形态算子,以及颜色的类型的选择等。

    Image Display control:显示图像,同时用于设置图片显示方式,包括放大、移动、选择等。

    IMAQ Vision controls:对图像进行分析和处理所用到的一些控件,包括图像的类型,图像处理的方式和不同的形态算子以及颜色的类型的选择等。

    Labview机器视觉(3)-Vision前面板控件

    Labview机器视觉(3)-Vision前面板控件

    里面包含八个控件,依次是

    1 Image Type:
    用于图片类型的选择,可以选择的类别有8bits,16bits,Float,Complex,RGB和HSL。一般用在从文件中读取图片时类型的选择。
    2 ROI Descriptor:
    ROI区域的描述。ROI是Region Of Interesting的简称,中文应该翻译为目标区域。一般用在一个大图中取一块特定形状的区域,以便后续的处理和分析。ROI为一簇数据,包括一个整数数组和一个簇组成的数组。整数数组内有4个元素,为图形最小外接矩形的四条边的坐标。簇数组中的簇由轮廓类型(整数),ROI类型(整数)和图形坐标点(为数组,根据ROI类型的不同,数组的定义也不同)
    3 Optional Rectangle:
    选择的矩形区域,为四个元素的数组,代表矩形的四条边的坐标。
    4 Color Mode:
    色彩模式,彩色图形的显示和处理模式,包括RGB,HSL,HSV,HIS四种。
    5 Threshold Range:
    阀值范围,为一包含两个数组元素的簇,常用于灰度或色彩图像阀值处理模块中。
    6 Convolution Kernel:
    二维浮点数组成的数组,用于构造一些算法的算子。
    7 Morphology Operation:
    形态算法的选择。可以选择不同的数据处理方式。
    8 Structuring Element:
    结构元素,为二维的整数数组。

    Machine Vision controls:机器视觉中用到的一些控件,只要是对图像画面进行选择的一些工具,包括点,线和面的选择以及坐标系的设定。

    Labview机器视觉(3)-Vision前面板控件

    Labview机器视觉(3)-Vision前面板控件

    其中五个控件,分别为:

    1 Point:
    点的选择,包括两个元素的簇,分别为横坐标和纵坐标。
    2 Line:
    线的选择,包括四个元素的簇,分别为起点和终点的横坐标和纵坐标。
    3 Rectangle:
    面的选择,包括五个元素的簇,分别为对角线两点横坐标和纵坐标,以及矩形选择的角度。
    4 Circle:
    环形面,包括六个元素的簇,分别为圆心坐标,内外半径的长度以及起始角和终止角。

    5 coordinate System:

    一个坐标系的簇,用来设置图片中相应的坐标系


    本文转自少茗博客,采用LabVIEW8.6编写
