    在选择镜头时,我们通常要注意一个原则:即小尺寸靶面的CCD可使用对应规格更大的镜头,反之则不行。如果1/2″CCD摄像机采用对应1/3″镜头,则进光量会变小,不能完全覆盖整个CCD靶面,色彩会变差,甚至图像也会缺损;反之,如果1/3″CCD摄像机采用对应1/2″镜头,进光量会变大,就可以完全覆盖整个CCD靶面,色彩会变好,图像效果肯定会更好。但是在使用过程中,一般还是选规格相统一的产品,如1/2″CCD摄像机选用对应1/2″镜头,1/3″CCD摄像机选用对应1/3″镜头。
    3 T# W1 Y# J4 B( |7 k$ |3 t                                                                      % m* o- \; p, d, S$ X0 f' h* `) [8 G5 h

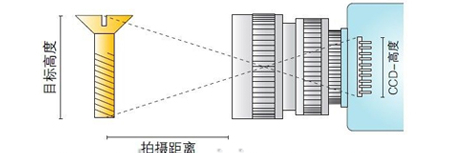

    焦距是镜头的关键参数,为了在电荷耦合器件,也就是CCD上完整成像,我们需要为目标的高度和宽度计算焦距,较小的值为镜头焦距。
    - ]% z3 n7 W$ y( a宽度的焦距=拍摄距离×CCD宽度/目标宽度+CCD宽度4 z& }0 l+ ?6 ?
    高度的焦距=拍摄距离×CCD高度/目标高度+CCD高度4 H* n8 ?% X1 V: k4 j* l  O
    工业相机CCD传感器尺寸大小:  a. X- {. E% C2 F" h  H
        1/4 inch:(3.2mm×2.4mm);" v5 T9 j, S* ]/ M7 l8 \0 a
        1/3 inch:(4.8mm×3.6mm);, F* g/ a& u( t
        1/2 inch:(6.4mm×4.8mm);. Z. V: A) H4 y7 b
        2/3 inch:(8.8×6.6mm);- R! R4 @1 F1 t
        1 inch:(12.8mm×9.6mm)。& v5 j. D% c( p2 t4 X: M
        根据公式计算出焦距,然后再根据CCD传感器的尺寸规格就可以判断选择合适的工业镜头产品。1 B/ I9 b2 m- B) e
