[NI软件] NI LabVIEW & Vision2018机器视觉图像处理开发软件工具包LV、VDM、VA、VAS、VBAI

[复制链接]
  • TA的每日心情
    开心
    昨天 17:05
  • 签到天数: 1329 天

    [LV.10]100FPS

     楼主| 发表于 2018-5-12 15:38:26 | 显示全部楼层 |阅读模式
    本帖最后由 石鑫华视觉 于 2018-7-6 19:21 编辑
    & j3 W7 T3 p( K2 O& f, V2 P6 e( U. K7 M' e2 G! f( h- @
    NI LabVIEW & Vision2018机器视觉图像处理开发软件工具包LV、VDM、VA、VAS、VBAI( l( `' l+ Y. O' n

    6 f6 b1 ]; f6 o; p/ UNI视觉开发可以使用64位版本,因为其视觉包直接支持64位的版本,64位可以支持更多的内存,对于一些需要复杂计算的算法,可以提高计算速度,如纹理、几何匹配、黄金模板匹配等。如果没有太多性能上的需求,使用32位即可,因为还要考虑相机、板卡等硬件的驱动是否兼容64位环境。另外LabVIEW的32位版有中文版,64位则无中文版。
    & s) Q* k# f, H; g, K
    6 _7 j# a/ i8 A$ Z首先,是需要开发平台LabVIEW,可以使用32位中文版、32位英文版、64位英文版等。其它日语、德语、法语、韩语或者是MAC OS X系统版等,请在机器视觉论坛搜索相关链接或去NI官方下载。LabVIEW2018发布日期2018年3月。下载链接:3 d4 S+ V0 u# j5 S. p# E' _. R
    NI LabVIEW 2018 X86 WinChn 32位简体中文版_编程语言|应用软件_机器视觉教程|软件|驱动下载_机器视觉之家VISIONHOME_机器视觉论坛_视觉光源_控制器_工业相机_镜头_机器视觉方案_系统_图像处理教程_东莞市华动智能科技有限公司
      v* |0 ^8 ~+ _  l; h, Ahttp://visionhome.cn/thread-20915-1-1.html
    4 M8 w  ^. {0 Q: p5 R5 f
    ' o# \3 w, l' m1 @6 r# iNI LabVIEW 2018 X86 WinEng windows32位英文版/日语版/德语版/法语版/韩语版_编程语言|应用软件_机器视觉教程|软件|驱动下载_机器视觉之家VISIONHOME_机器视觉论坛_视觉光源_控制器_工业相机_镜头_机器视觉方案_系统_图像处理教程_东莞市华动智能科技有限公司/ t* h7 g4 }7 l" p  d- [0 V( C
    http://visionhome.cn/thread-20916-1-1.html4 n  Z) e9 p" ^2 y$ @

    6 a5 S) t1 I& M2 K9 J) [7 xNI LabVIEW 2018 X64 WinEng LabVIEW64位英文版_编程语言|应用软件_机器视觉教程|软件|驱动下载_机器视觉之家VISIONHOME_机器视觉论坛_视觉光源_控制器_工业相机_镜头_机器视觉方案_系统_图像处理教程_东莞市华动智能科技有限公司
    ( h7 v1 A% h5 V# w9 {http://visionhome.cn/thread-20929-1-1.html
    2 c5 u; O8 E. _$ \: q2 |; i! N* e! ]
    ( Y6 R% D* S. k( o8 m: z3 z9 U5 H! H( Q* G. M
    , m9 r/ ~3 J: u7 T3 Z# T8 L
    其次,是需要NI Vision Development Module(VDM) 机器视觉开发包,这个是NI视觉所有的图像处理函数库,为保证可以正常使用,使用与LabVIEW相同版的VDM。VDM安装后,会包含视觉助手NI VISION Assistant(VA),视觉助手VA没有单独的下载地址。VDM2018发布日期2018.03。下载:
    & V' m0 Y+ c. i) k* a. w. R
    NI LabVIEW Vision Development Module 2018 X86/X64 WinEng 视觉开发包VDM英文版_编程语言|应用软件_机器视觉教程|软件|驱动下载_机器视觉之家VISIONHOME_机器视觉论坛_视觉光源_控制器_工业相机_镜头_机器视觉方案_系统_图像处理教程_东莞市华动智能科技有限公司
    ; ]  Q* {  K# {( N. R+ R: Ahttp://visionhome.cn/thread-20917-1-1.html
    : w) z" _/ ]. ?1 U9 s5 t4 R
    " ]4 w& p* c' ]
      y) \3 R( Z1 k: j* k1 M) t8 J- f第三,则使用NI Vision Builder For Automation Inspection(VBAI),这个是NI基于VDM开发的一款功能强大的视觉应用软件-视觉生成器,可以使用此软件进行直接快速的验证。也可以做一些静态的无运动控制或数据传递的视觉项目。VBAI2018发布日期2018.06。可以适用于LabVIEW2018环境中,下载:
    1 _: I) f. P( c* c4 u
    4 X% ?, e, v: ]8 {/ nNI Vision Builder for Automation Inspection2018(VBAI2018)视觉生成器_编程语言|应用软件_机器视觉教程|软件|驱动下载_视觉论坛VISIONBBS_机器视觉_LED视觉光源_光源控制器_工业相机_工业镜头_机器视觉方案_系统_图像处理教程_东莞市华动智能科技有限公司
    " |" Q, V& J9 G1 Q( Q: u  M  hhttp://visionbbs.com/forum.php?mod=viewthread&tid=21053) M+ o. E' W7 J, K' }
    ! ?2 O9 s2 J$ R* S1 s

      t3 j) t+ D5 m' }3 C9 }3 b第四,则需要安装相应的相机驱动程序-视觉采集软件NI Vision Acquistin Software(VAS)。当然如果你使用的是类似大恒的USB2.0接口的工业相机,调用的是DLL,不需要使用IMAQdx、IMAQ等驱动,这个驱动程序不安装也可以。如果你要使用如大恒的MER系列网口、USB3.0接口的相机,或者是AVT、Basler、映美精、JAI等支持国际标准的工业相机,则这个需要安装。安装后,在VBAI、VDM中的视觉助手(Vision Assistant)、MAX中都是可以使用NI的IMAQdx/IMAQ直接从相机中采集图像的,也可以使用LabVIEW中的视觉与运动选板中的IMAQdx、IMAQ来驱动相机采集图像。% v6 M# U, {2 T" {3 m, u
    最近更新版本为VAS1800发布日期2018.5.17。下载:
    / i' I  M, m4 X- y1 ~& j6 {
    ' b% ^/ V! o4 x8 \5 J( Q* x, N5 S, y: V7 W$ p
    NI Vision Acquisition Software 18.0视觉采集软件VAS18.0版 兼容LabVIEW VISION 2018_编程语言|应用软件_机器视觉教程|软件|驱动下载_机器视觉之家VISIONHOME_机器视觉论坛_视觉光源_控制器_工业相机_镜头_机器视觉方案_系统_图像处理教程_东莞市华动智能科技有限公司3 A( Y; _' S* V5 A
    http://visionhome.cn/thread-20960-1-1.html+ |9 |2 w) w% X+ B, O) S2 g$ K
    & e$ G3 N! H4 W- J- M  W

    - |) k2 p5 c' P**注意,VAS基本上每年会发布多个版本,每个版本有其支持的NI VISION与LabVIEW。现在最新的VAS18.0版本(即VAS1800)与LabVIEW2018、VISION2018为同期发布的版本,支持LabVIEW2018和VISION2018以及NXG2.1(3.0Beta版不一定支持,官方未明确说明支持NXG3.0)。$ W4 H+ t' g& w* r# L1 [( S  L
      J: Z( H9 H8 d8 @2 J! B1 l
    以上软件,是基于NI LabVIEW平台开发时所以需要安装的软件,如果你是用VB、VC、C#等平台开发的,则只需要安装VDM即可。如果你不需要VBAI,VBAI也可以不安装,如果不调用IMAQdx等,则VAS也可以不安装。最简单的,则是安装VDM即可。如果用LabVIEW开发平台,要安装LV。如果要使用VBAI验证,则需要安装VBAI;如果还需要驱动程序,则还要安装VAS(支持国内外主流的1394工业相机、GigE VISION相机、USB3VISION相机、CameraLink相机,部分USB2.0接口相机(支持DirecX/DirecShow协议))。
    4 i  K3 R: {) e( a7 X) Y8 ^+ y4 P3 J$ J: u
    安装顺序:LabVIEW开发平台》VDM视觉开发模块》VBAI视觉生成器》VAS视觉采集软件。安装过程:下一步下一步,接受协议,建议安装在C盘下面,安装在D盘等某些工具包可能找不到LabVIEW。遇到要输入序列号的,选择试用版本(或不填序列号),选择安装功能模块时,一般默认即可。全选模块需要前置安装软件,如果没有,则无法安装。安装完成后,使用正版序列号在NI官方生成许可码或者是使用D版激活。详细安装过程,请参考以下链接:
    - z  X8 t8 h: u+ T+ H% l' U0 ]( [7 R8 Z/ N; G/ t

    ( R7 A! R& P. \! K( K( sNI软件安装教程
    LabVIEW安装教程_LabVIEW_图像处理|编程|机器视觉_机器视觉论坛_商城_LED光源_控制器_工业相机_镜头_机器视觉方案_系统_石鑫华视觉网_华视自动化

    2 y$ U. c0 \7 R: U7 c6 O$ i# [
    NI VISION安装教程_视觉开发模块NI Vision_图像处理|编程|机器视觉_机器视觉论坛_商城_LED光源_控制器_工业相机_镜头_机器视觉方案_系统_石鑫华视觉网_华视自动化

    ' C% C8 v5 E5 I) W
    NI VBAI安装教程_视觉生成器VBAI_图像处理|编程|机器视觉_机器视觉论坛_商城_LED光源_控制器_工业相机_镜头_机器视觉方案_系统_石鑫华视觉网_华视自动化

    ( n) K: s2 e/ T, ^- ]
    NI VAS视觉采集软件安装教程_视觉开发模块NI Vision_图像处理|编程|机器视觉_机器视觉论坛_商城_LED光源_控制器_工业相机_镜头_机器视觉方案_系统_石鑫华视觉网_华视自动化

    / n# g; n- A+ }# `5 b& z有了以上四个软件,进行图像处理开发,基本上就没问题了。当然其它的,如数据库、报表等,是其它工具包的,不一定要。+ q7 R6 \' Y/ Z3 B/ B: Y
    2 N* c6 Y; P3 O* g& e
    软件安装后注册,可以使用NI通用注册密钥:
    # O6 N6 |# ]/ s+ sNI通用密钥_编程语言应用软件_机器视觉教程|软件|驱动_机器视觉论坛_石鑫华视觉_商城_方案_系统_光源_控制器_工业相机_镜头_石鑫华视觉_华视自动化" Z( e+ z" X, m* `. R, v
    http://visionhome.cn/thread-490-1-1.html
    ! @2 `, j9 l; k9 w4 T. d" Z/ z! f. j: g" `) z. D
    祝各位视觉达人,编程愉快,多做项目,多赚票子。% \" M3 d, n; ?, W0 n

    ; e' |& k' |" B0 j. \- @. C" F, g5 A( n: g
    回复

    使用道具 举报

  • TA的每日心情
    郁闷
    2018-8-9 17:29
  • 签到天数: 41 天

    [LV.5]50FPS

    发表于 2018-5-13 12:42:44 | 显示全部楼层
    2018的labview和VISION发布日期2018.3,VAS1750发布日期2018.1,校长有没有试过VAS1750能否支持2018版。如果不能就只能希望NI能尽快更新VAS2018了
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    郁闷
    2018-8-9 17:29
  • 签到天数: 41 天

    [LV.5]50FPS

    发表于 2018-5-13 12:44:30 | 显示全部楼层
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    郁闷
    2018-8-9 17:29
  • 签到天数: 41 天

    [LV.5]50FPS

    发表于 2018-5-14 09:06:23 | 显示全部楼层

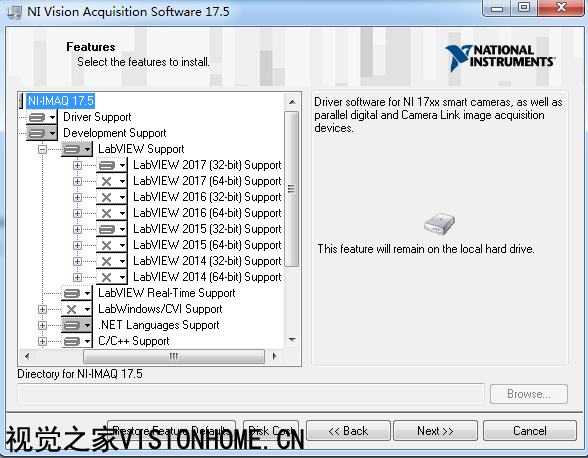

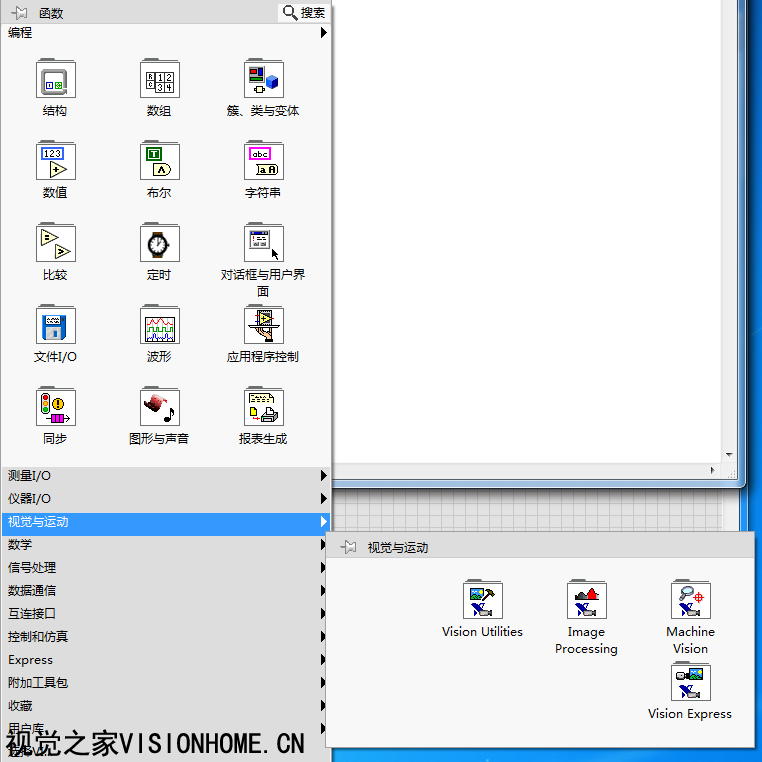

    2018.5.14验证VAS1750不支持LabVIEW20180 L7 i# E' l1 j5 l  r! o) j7 k

    ! _2 }: `" E; @) U& f  O. y4 I
    * m! v  n2 |1 S5 v9 J, a3 ~$ e
    1 ]# G1 V8 R: X3 F7 S6 V. e* {# s& i8 W
    % k4 J0 n# q+ i

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    郁闷
    2018-8-9 17:29
  • 签到天数: 41 天

    [LV.5]50FPS

    发表于 2018-5-14 09:18:28 | 显示全部楼层

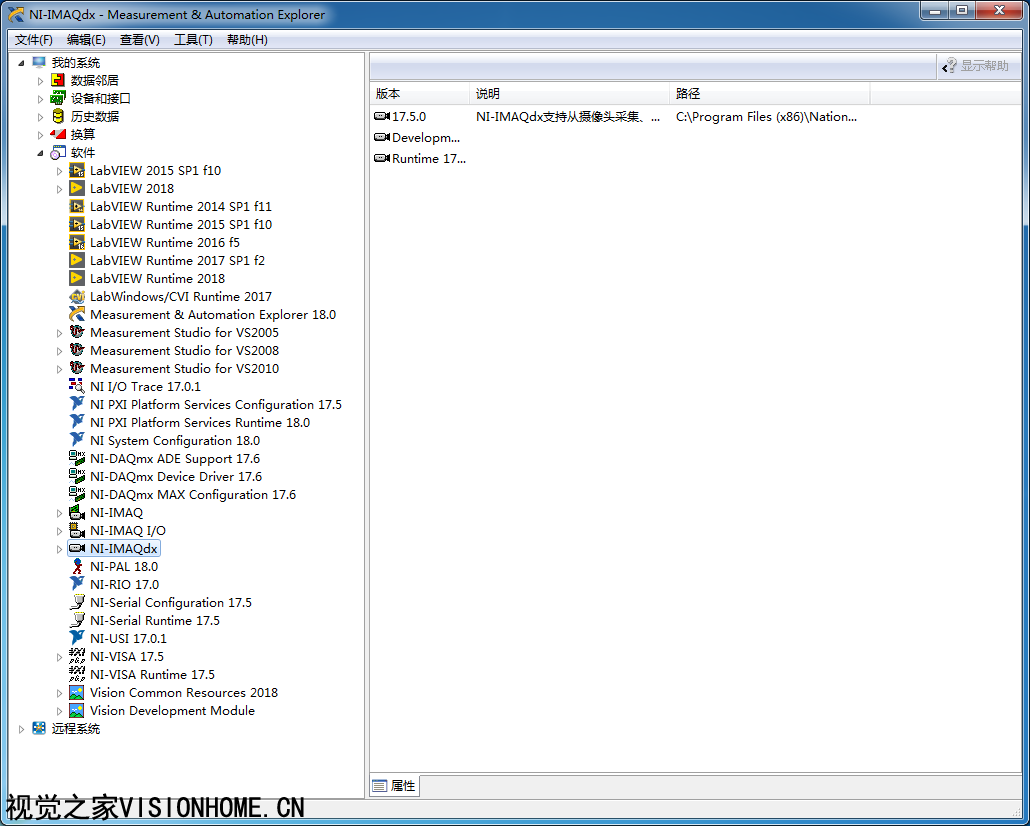

    VISION_2018和VAS1750-201801安装之后,电脑上的2015SP1也被支持# C# p; H" P9 d

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    郁闷
    2018-8-9 17:29
  • 签到天数: 41 天

    [LV.5]50FPS

    发表于 2018-5-21 14:22:47 | 显示全部楼层
    本帖最后由 10sina 于 2018-5-21 14:26 编辑 0 Q) {, h& V  h1 w

    7 K6 Y+ K1 d, n5 x2018版labview的VAS已经更新,需要请留言; Q( F2 Z8 E  m0 j/ p

    点评

    大兄弟,有2018的VAS链接不,麻烦给我个。  详情 回复 发表于 2018-6-12 14:49
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    难过
    前天 09:12
  • 签到天数: 305 天

    [LV.8]80PFS

    发表于 2018-6-12 14:49:44 | 显示全部楼层
    10sina 发表于 2018-5-21 14:22
    ' _9 i, `# I& |2018版labview的VAS已经更新,需要请留言
    " H4 |; o/ \, e* g+ l' _1 C8 ~
    大兄弟,有2018的VAS链接不,麻烦给我个。
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    郁闷
    2018-8-9 17:29
  • 签到天数: 41 天

    [LV.5]50FPS

    发表于 2018-6-13 08:36:50 | 显示全部楼层
    yubi211 发表于 2018-6-12 14:49
    1 b( z9 }3 u5 B' K% q9 O! n9 L1 A大兄弟,有2018的VAS链接不,麻烦给我个。
    $ K# n% K% @3 W3 R, F# ?! J- w9 P
    链接:https://pan.baidu.com/s/13glTdy_IOz_Hul-vA0G8Kg 密码:xryy

    点评

    好资源,真心感谢,谢谢  详情 回复 发表于 2018-6-13 20:37
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    难过
    前天 09:12
  • 签到天数: 305 天

    [LV.8]80PFS

    发表于 2018-6-13 20:37:54 | 显示全部楼层
    10sina 发表于 2018-6-13 08:36
    & e- `# _4 R( [* j: C$ h( R) F链接:https://pan.baidu.com/s/13glTdy_IOz_Hul-vA0G8Kg 密码:xryy

    : \* n7 C' {* {7 ]好资源,真心感谢,谢谢
    回复 支持 反对

    使用道具 举报

  • TA的每日心情

    昨天 09:15
  • 签到天数: 125 天

    [LV.7]70FPS

    发表于 2018-8-13 18:02:02 | 显示全部楼层
    回复 支持 反对

    使用道具 举报
