[线阵相机] 线阵扫描工业相机

[复制链接]
  • TA的每日心情
    开心
    2015-3-5 16:19
  • 签到天数: 126 天

    连续签到: 1 天

    [LV.7]700FPS

    发表于 2013-12-27 10:43:06 | 显示全部楼层 |阅读模式 来自:广东省东莞市 联通

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x

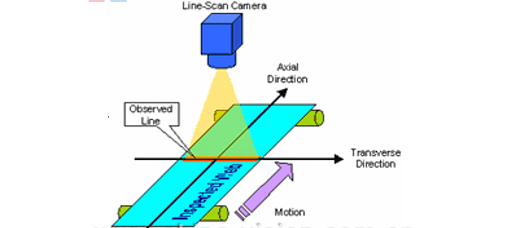

    线扫描工业相机在应用中需要注意哪些事宜,以便最大程度发挥其技术优势。
          1、由于线扫Sensor 的尺寸较长,线阵工业相机对镜头成像尺寸要求较高;



         2、由于对象物连续运动,因此要求软件对采集后的图像进行及时处理;
         3、对象物(或相机)需保持匀速运动,不然需通过编码器等反映运动速度的传感器对运动速度进行反馈;

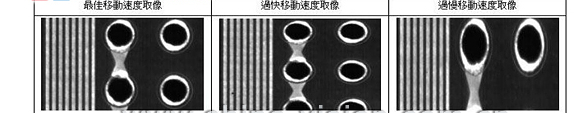

         4、对象物的移动速度要与相机行频相匹配;
         5、镜头光学倍率决定图像的横向比例,而行频和速度决定纵向比例。
        随着电子制造行业的精细化和大型化发展趋势,各类薄膜型产品的检查要求日益提高。线扫描工业相机在高精度检测系统中的应用也在逐步扩张。




    回复

    使用道具 举报

  • TA的每日心情

    2014-4-28 09:16
  • 签到天数: 16 天

    连续签到: 1 天

    [LV.4]400FPS

    发表于 2013-12-27 10:45:30 | 显示全部楼层 来自:上海市 电信
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    擦汗
    2019-7-9 10:03
  • 签到天数: 2 天

    连续签到: 1 天

    [LV.1]100FPS

    发表于 2019-7-8 14:36:28 | 显示全部楼层 来自:广东省东莞市 电信
    中科蓝海超宽幅线扫相机是以CIS传感器模组为扫描头的宽幅面线阵相机,采用标准的工业相机Camera Link MDR Medium模式接口,配备专业的加拿大Teledyne DALSA公司高速PCIe图像采集卡,通过计算机总线将采集到的图像数据传输到计算机内存或显存,使计算机能对采集的现场图像进行实时处理、存储和显示。因其特有的宽幅面和高精度等特点,作为工业检测设备的模块,可实现视觉引导、尺寸测量、外观检测、图像识别等功能。 可应用于印刷品、PCB、钣金、玻璃、板材、纺织、薄膜、瓷砖、纸张、液位、平板显示等对象的检测需求,实现视觉引导、尺寸测量、外观检测、图像识别、工程图纸扫描等功能。具有以下特性:
    ☆480MBPS高速图像采集
    标准Camera Link Medium模式数据通信接口,配备性能不低于DALSA_Xcelera-CL_PX4_Dual的采集卡,最高采样速率可达480MBps。
    ☆定制型宽幅CIS,极大降低多条CIS拼接的机械设计难度及误差
    专业厂家定制的多种规格有效扫描宽度单根宽幅面CIS图像传感器,有效降低了A4/A3幅面CIS多条拼接引入的机械设计难度,无需软件拼接及定期拼接调校。
    ☆高分辨率,多精度模式灰度扫描
    2400DPI最高光学分辨率,可实现1200DPI 600DPI和300DPI精度模式,8bits灰度线触发扫描。
    ☆高工作距离成像,避免硬质扫描对象接触式扫描可能的机械磨损
    相比通用扫描仪类产品1mm工作距离CIS模组,相机玻璃表面到工作台的距离为15±0.5mm。高工作距离适用于需要非接触式成像的应用场景。
    ☆封闭式防尘结构设计
    优质合金材料机械结构,特殊的氧化工艺、封闭式结构设计,保证了机械结构的强度、宽幅面装配精度、耐磨性和抗污染能力。
