[原创] LabVIEW中布尔控件多种颜色显示如何实现

[复制链接]
  • TA的每日心情
    慵懒
    昨天 07:55
  • 签到天数: 3415 天

    连续签到: 17 天

    [LV.Master]2000FPS

     楼主| 发表于 2018-7-4 11:39:07 | 显示全部楼层 |阅读模式 来自:广东省东莞市 电信

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x
    本帖最后由 石鑫华视觉 于 2018-7-4 11:46 编辑

    LabVIEW布尔控件,颜色是可以自己修改的。默认的方法,就是在控件右键、属性,然后修改:

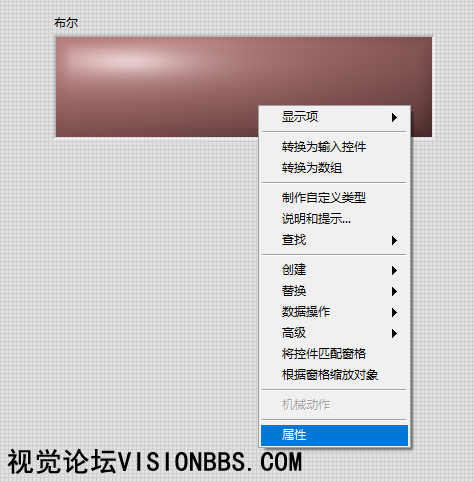

    布尔属性

    布尔属性

    在前面板控件中点击属性

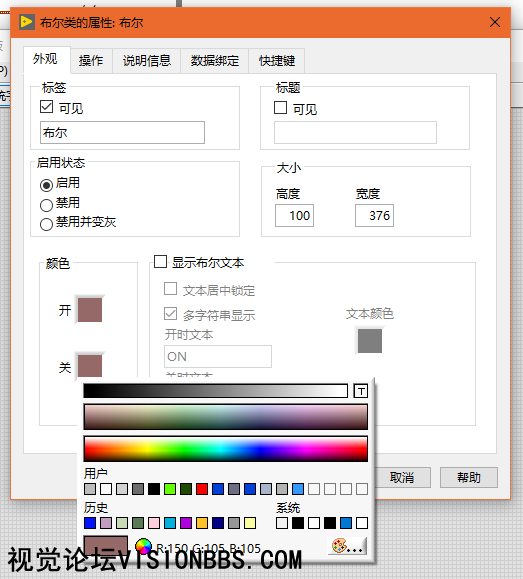

    修改布尔颜色

    修改布尔颜色

    然后在开关中修改属性
    但是这种方法,只能修改布尔开和关(真和假)时的颜色。但是如果用布尔来控件来显示状态,如待机、运行检测、OK、NG等时,则不能使用这种方法,需要在程序面板使用属性colors来进行相应的颜色设置:

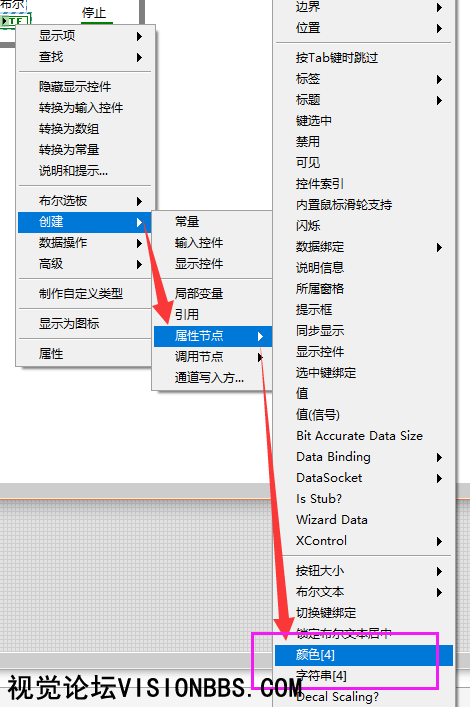

    属性修改布尔颜色与文本

    属性修改布尔颜色与文本

    通过这个属性颜色以及字符串,可以修改布尔控件中显示的颜色的颜色,以及相应的字符串。

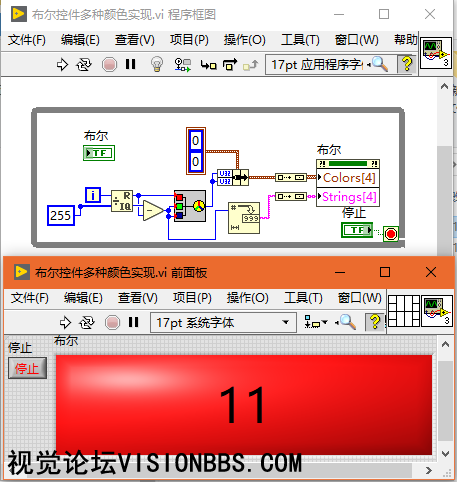

    程序框图

    程序框图

    程序框图

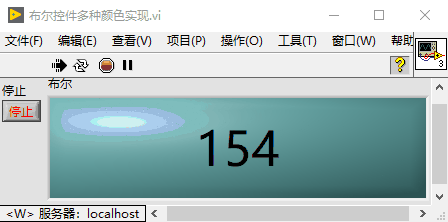

    演示效果

    演示效果

    演示效果
    VI下载LabVIEW2017
    布尔控件多种颜色实现.vi (10.11 KB, 下载次数: 73)
