[有偿] LabVIEW VISION根据点角度与长度求直线段上两点

[复制链接]
  • TA的每日心情
    慵懒
    8 小时前
  • 签到天数: 3156 天

    连续签到: 26 天

    [LV.Master]2000FPS

    发表于 2019-1-7 11:18:44 | 显示全部楼层 |阅读模式 来自:广东省东莞市 电信

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x
    LabVIEW VISION根据点角度与长度求直线段上两点
    某些情况下,我们可能会知道某条直线上的一个点坐标,以及这条直线,按照理论来说,这条直线是已经确定的。但是在NI VISION中,很多时候都是需要使用直线段而不是直线。即要求在直线上有两个确定的点。例如说点到直线的距离、两条线的中线、两条线的交点之类的,都是使用的直线段,而不是直线本身。所以,如何根据已知的直线角度以及上面的点坐标,来确定直线上的某一个直线段,则需要我们自己想办法来实现。这个其实使用数学方法即可以实现,基本的三角函数即可,不需要太多的理论支持。

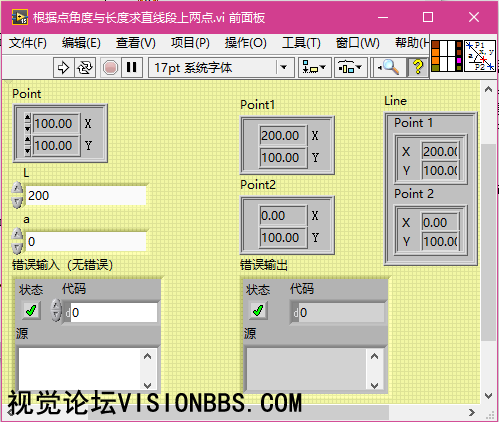

    0度时的直线段

    0度时的直线段
    0度时的直线段

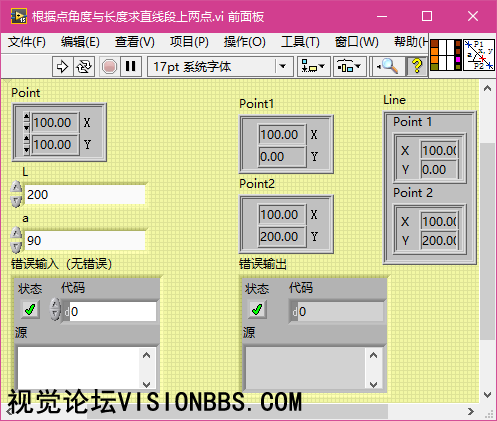

    90度时的直线段

    90度时的直线段
    90度时的直线段

    45度时的直线段

    45度时的直线段
    45度时的直线段

    135度时的直线段

    135度时的直线段
    135度时的直线段

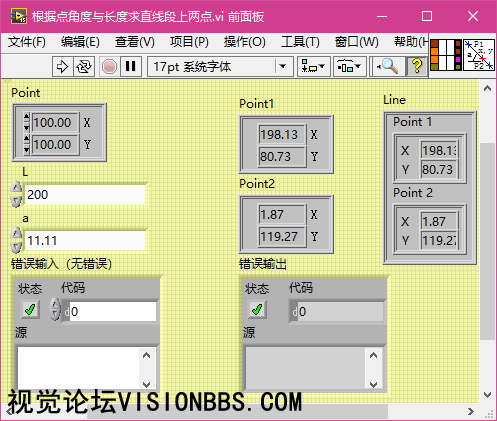

    11.11度时的直线段

    11.11度时的直线段
    11.11度时的直线段
    示例下载,LabVIEW2015SP1及以后版本,收费下载,费用2元。
    根据点角度与长度求直线段上两点.vi (17.92 KB, 下载次数: 91, 售价: 2 元)
