[原创] 2013版VBAI创建ROI函数Bug

[复制链接]
  • TA的每日心情
    难过
    昨天 10:29
  • 签到天数: 1251 天

    [LV.10]100FPS

    发表于 2014-1-6 23:40:16 | 显示全部楼层 |阅读模式
    本帖最后由 石鑫华视觉 于 2014-4-6 16:30 编辑
    - a8 W/ _4 `' @9 S3 a
    7 ^+ f0 z/ |! W* k
    2013版VBAI创建ROI函数Bug
    5 E3 H" e. \  }2 f# s/ X5 G  d

    : D/ \6 D$ N2 b1 d/ I7 n" K- \9 \2013版VBAI(Vision Builder for Automation Inspection)软件,再发现小Bug。
    - ]; u6 F1 S" w8 Y' S/ Z$ V

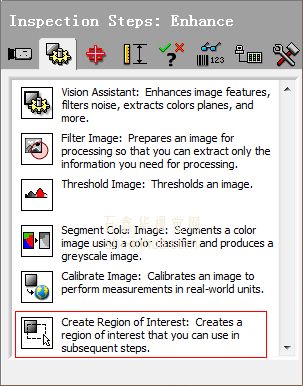

    图1 Create Region of Interest函数
    9 N3 O# L" _" p1 v
    这次发现的Bug存在于Create Region of Interest创建兴趣区域函数里。在函数前面创建必要的两个点的后,点击此函数进入配置界面:
    ' [' x9 U1 F  T8 v: `  Z% E$ o
    图2 创建ROI函数
    & g$ i# t6 p$ l7 }6 @
    在坐标选项卡中,可以看到,这里可以设置Offsets偏移量,就是ROI的点可以选择设置为前面已经存在了变量,并且可以添加一个偏移量进去。
    4 P  p+ R) }% {5 }0 C
    图3 坐标选项卡
    . ]4 a$ Q+ A3 W
    在这个偏移量中,我们可以输入正数、负数等整数:

    ' E# F! u" _+ u- |图4 使用不同的偏移量
    . y) {# j( l3 C+ B/ i+ M3 T
    从图4中看到,使用不同的偏移量,ROI的位置已经发生变化。均往图像中的白色部分的内部缩进了一些。然后我们点击OK按钮确定。好像一切都很正常。
    1 p9 \, l8 B7 E* j+ C! B: M
    图5 好像一切正常

      F  p9 A6 H" n# r) ~然后再双击创建ROI函数,进入查看:

    # z, i. l: \8 U5 o; y$ K& C, W图6 貌似ROI右下角的又回原位了
    " s% R% Q8 }% H1 x2 T$ a/ I9 Z
    . ^. p6 J1 B* t+ m9 e6 j- V$ t
    图7 刚才设置的两个-40参数全部清0了
    2 n$ a! V; Z1 Z8 Y" R! C
    问题就出在这里了。这个Offsets功能,增加是没错的,可是NI的工程师,对这个变量的数据类型进行了限制或者是设置不正确。一种情况,他们将这个数据类型设置成了U32/U16之类的。另一种情况,他们对输入的数据限制了上下限,必须要大于0。不过无论哪种情况,反正就是你无法输入负数啦,哈哈。2 S' j; F# n6 k/ O
    这个偏移量功能在2012版的VBAI中不存在的,因此也就没Bug可言了。纯粹就是2013版的Bug,等到明年再看2014版VBAI有没有改善吧。
    & e3 N4 J! V3 A4 Y) `# K! w
    图8 2012版VBAI创建ROI坐标设置
    , J2 I5 t; [1 ]% M/ @: l% V
