LabVIEW实现VBAI中ROI二值化预览功能将蓝色目标覆盖到原始图像上

我们知道，在NI LabVIEW VISION环境中，二值化时默认的函数IMAQ Threshold和IMAQ Color Threshold都是只能对全图进行二值化的。即使加上Mask等功能后，可以处理ROI中的内容，也是对二值化后的图像再进行处理，ROI外的背景已经被去掉了。但是在VBAI中的粒子分析中，可以看到，其在二值化时，是可以对ROI中区域进行预览的：

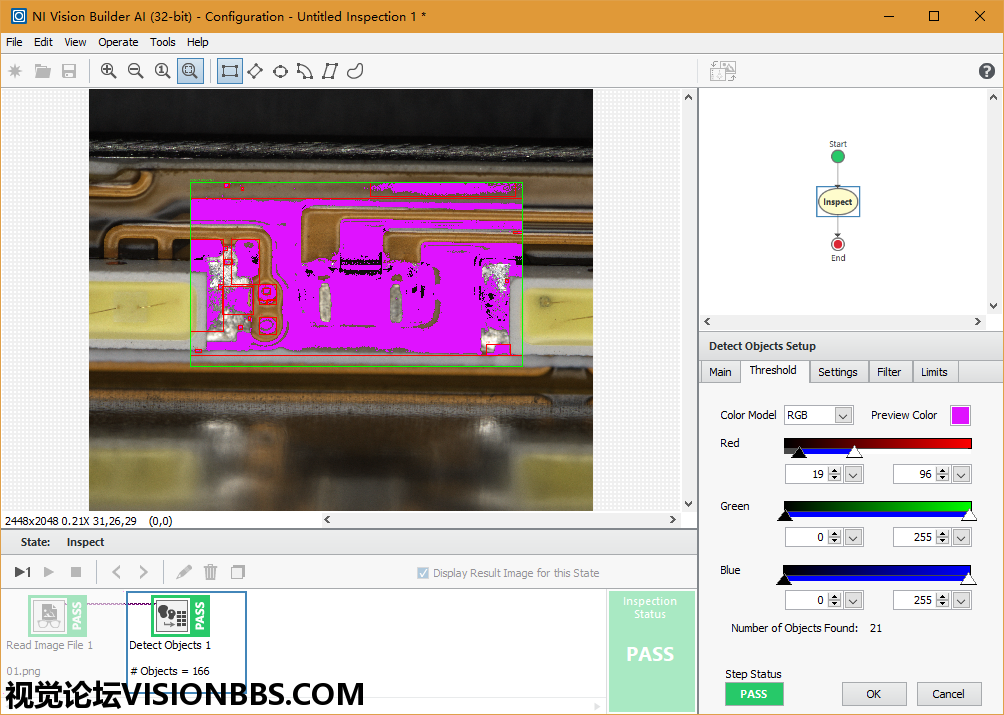

彩色图像的检测目标-粒子分析功能ROI区域二值化预览

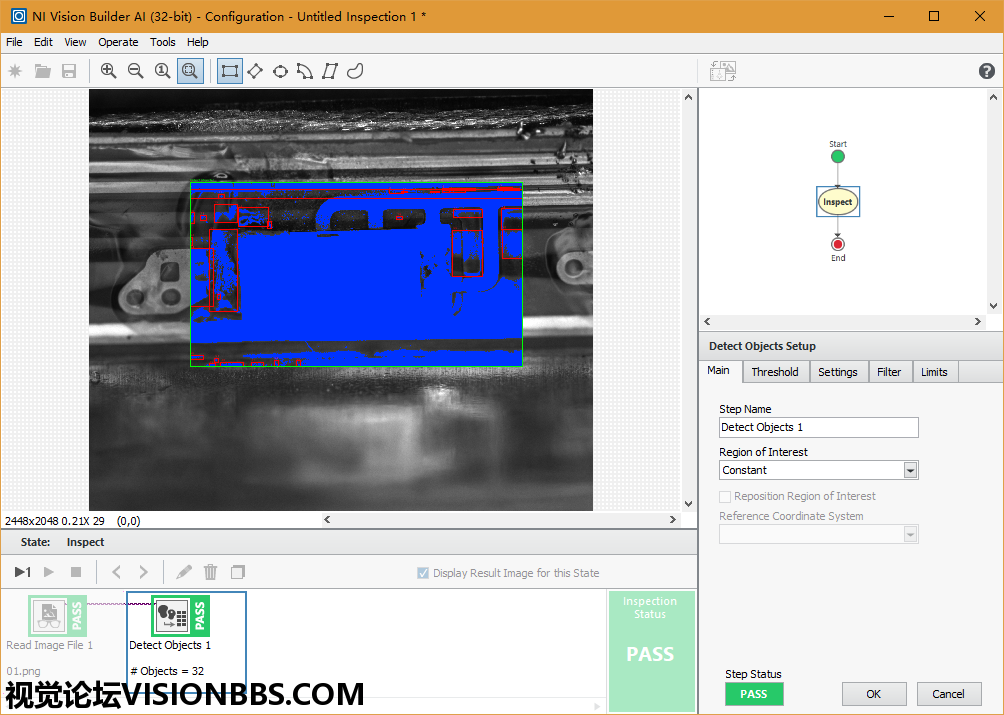

灰度图像的检测目标-粒子分析功能ROI区域二值化预览

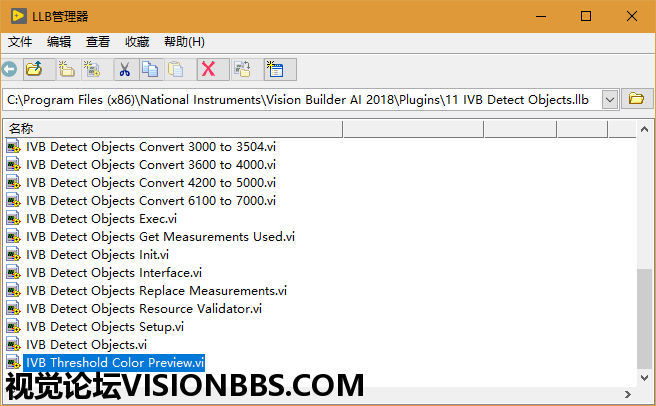

这个功能，只在VBAI中有实现，即使视觉助手中也是没有的实现的。在VBAI的函数库中，可以看到有一个阈值颜色预览的函数：

IVBThreshold Color Preview.vi

如果可以，我们直接调用这个函数也是可以的。但是可惜，这个函数没有开放，打不开函数调用不了。那就只能自已想办法了。

在视觉论坛中，早些年创作有一篇文章：

LabVIEW中如何实现VBAI中的粒子分析二值化时灰度图像上覆盖蓝色目标

http://visionbbs.com/thread-7854-1-1.html

这个文章，可以大概的实现上面的要求。但是其有些问题，一个是当阈值下限为0时，ROI区域不起作用，阈值下限为0时，则变成整个图像二值化。只有当阈值范围从1-255范围内时，才可以对ROI中的值做预览功能。另一个问题是，只对灰度图像做了二值化预览功能的实现，没有对彩色图像进行处理。还有一个问题，就是不能对ROI外做处理。

此次，再次进行思考，终于把上面的几个问题也解决了，完整的实现了VBAI中的ROI二值化预览功能，下面来看一下效果：

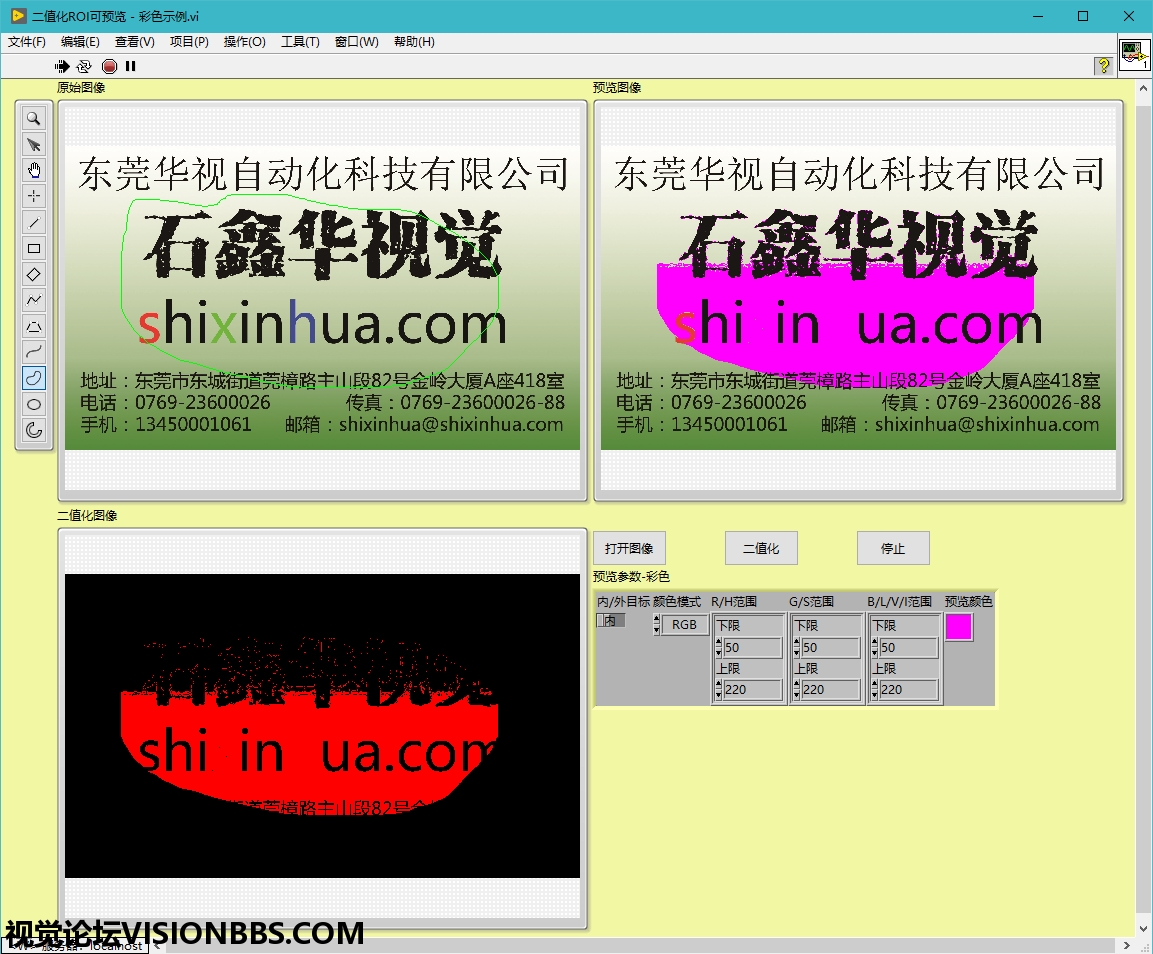

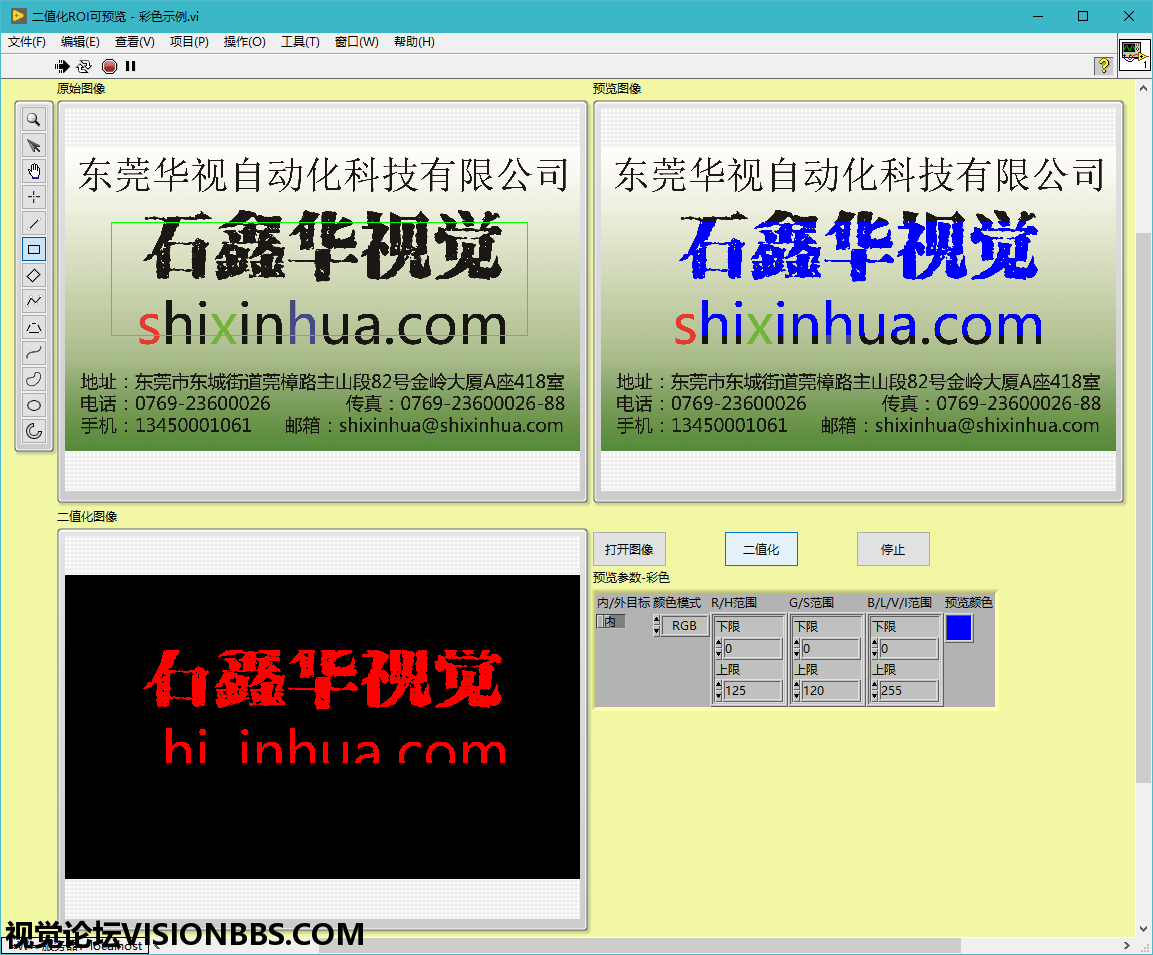

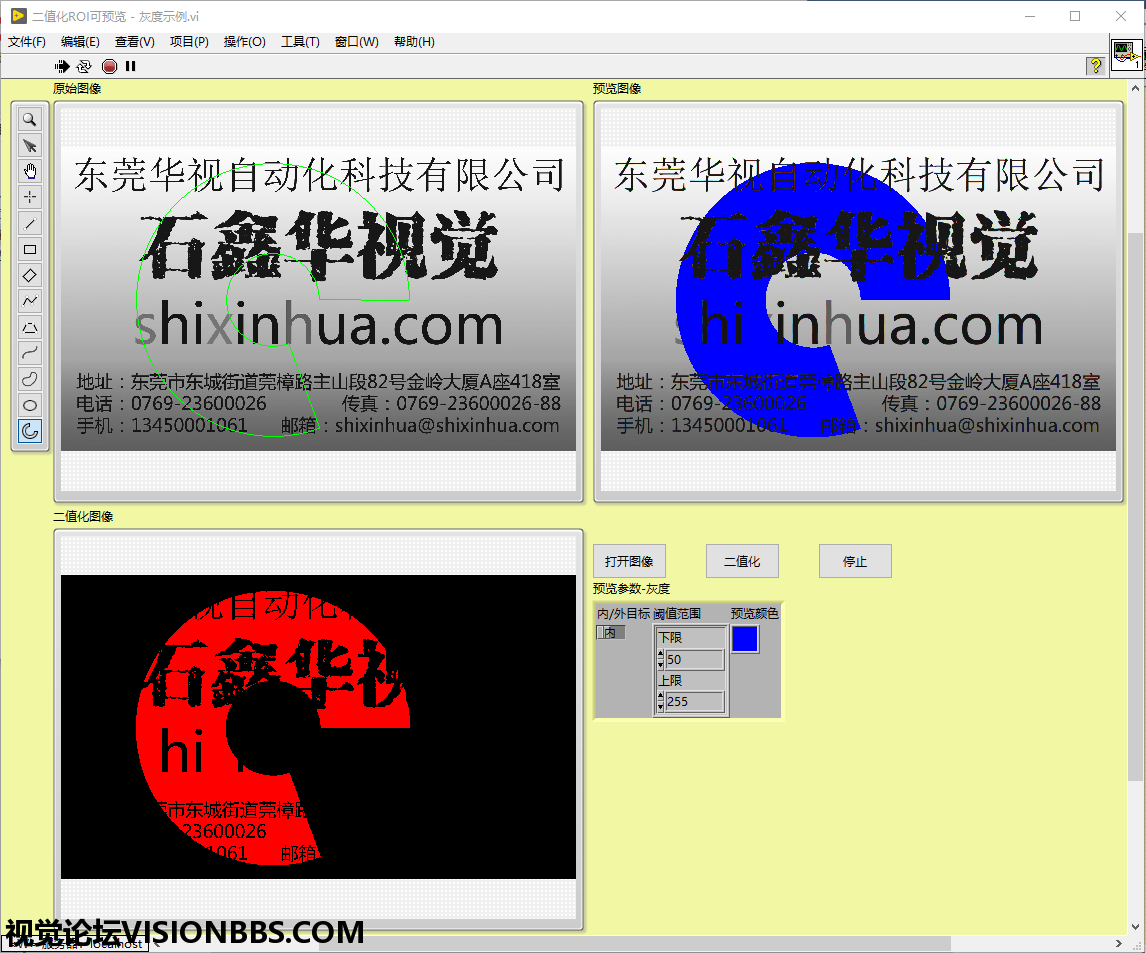

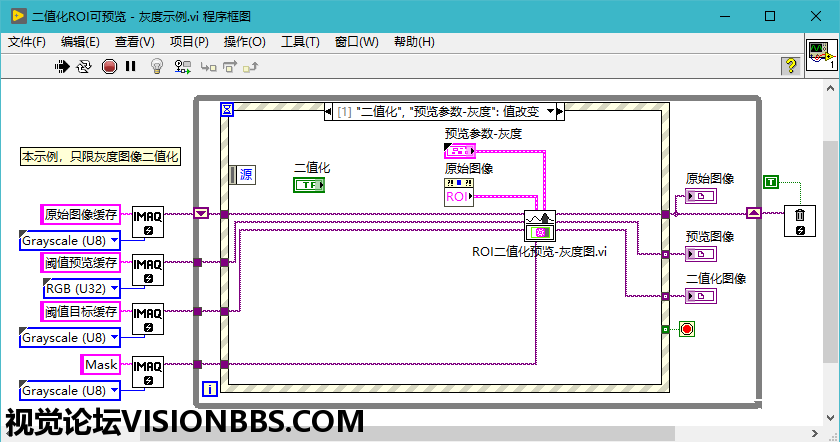

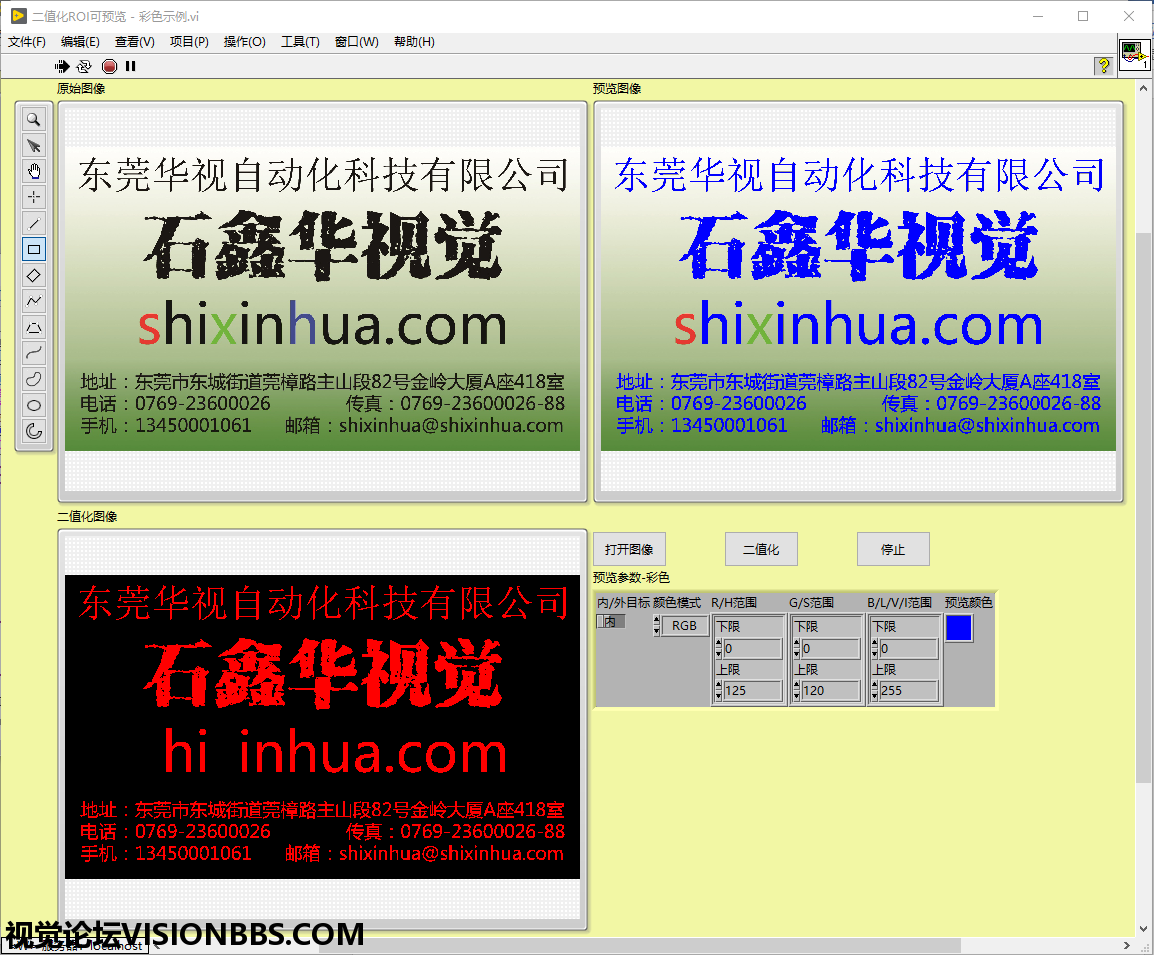

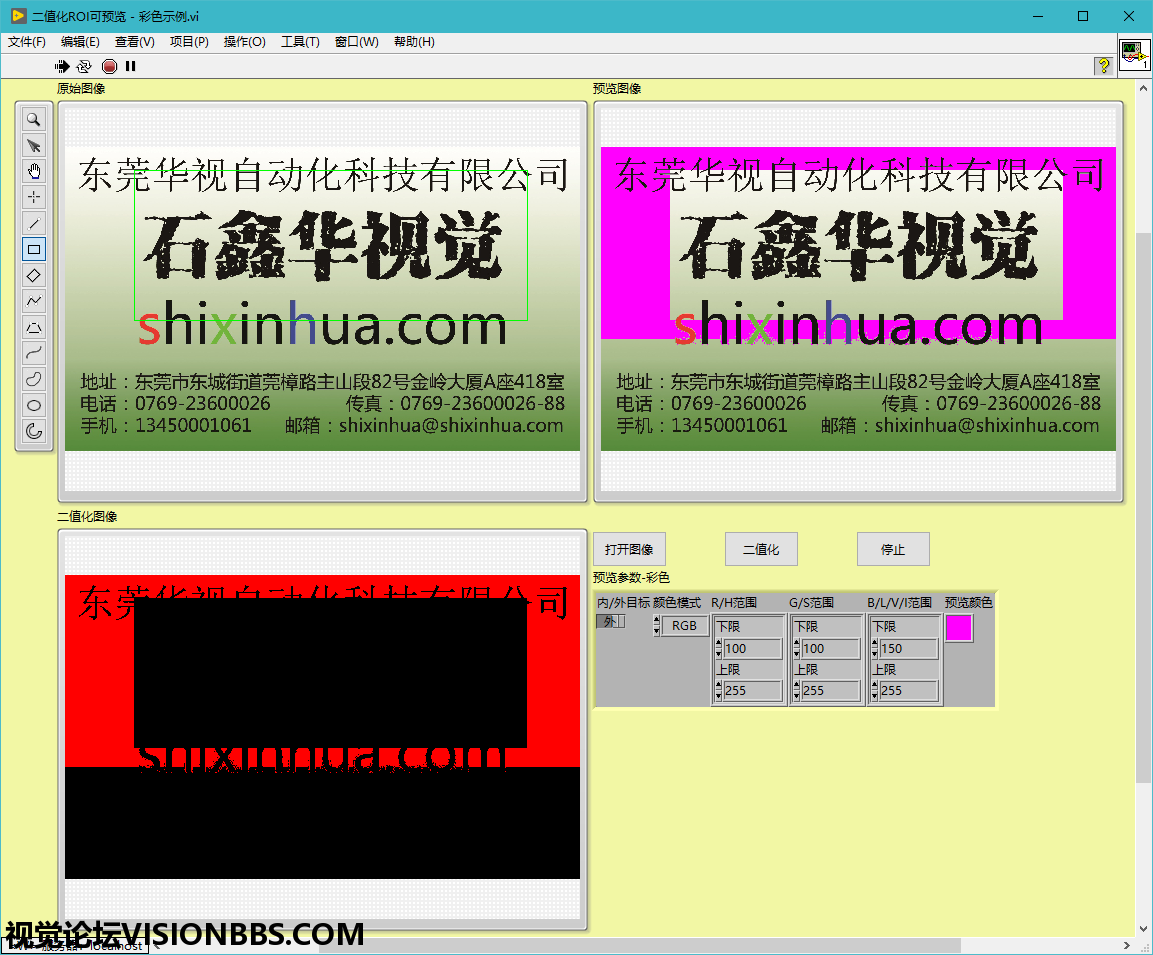

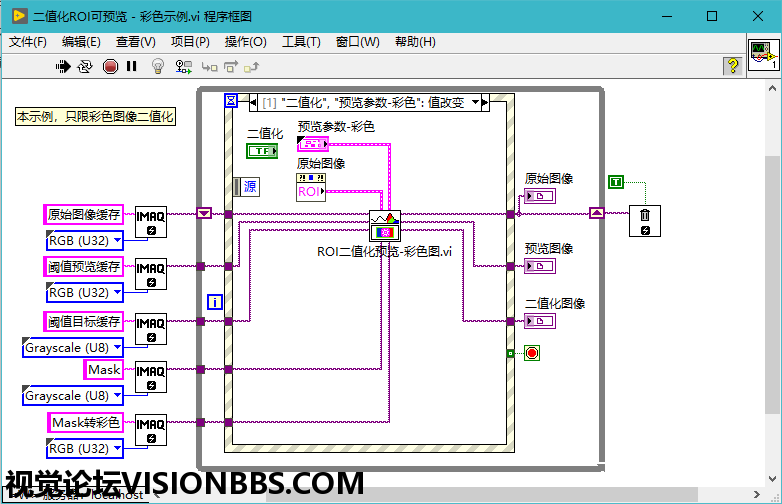

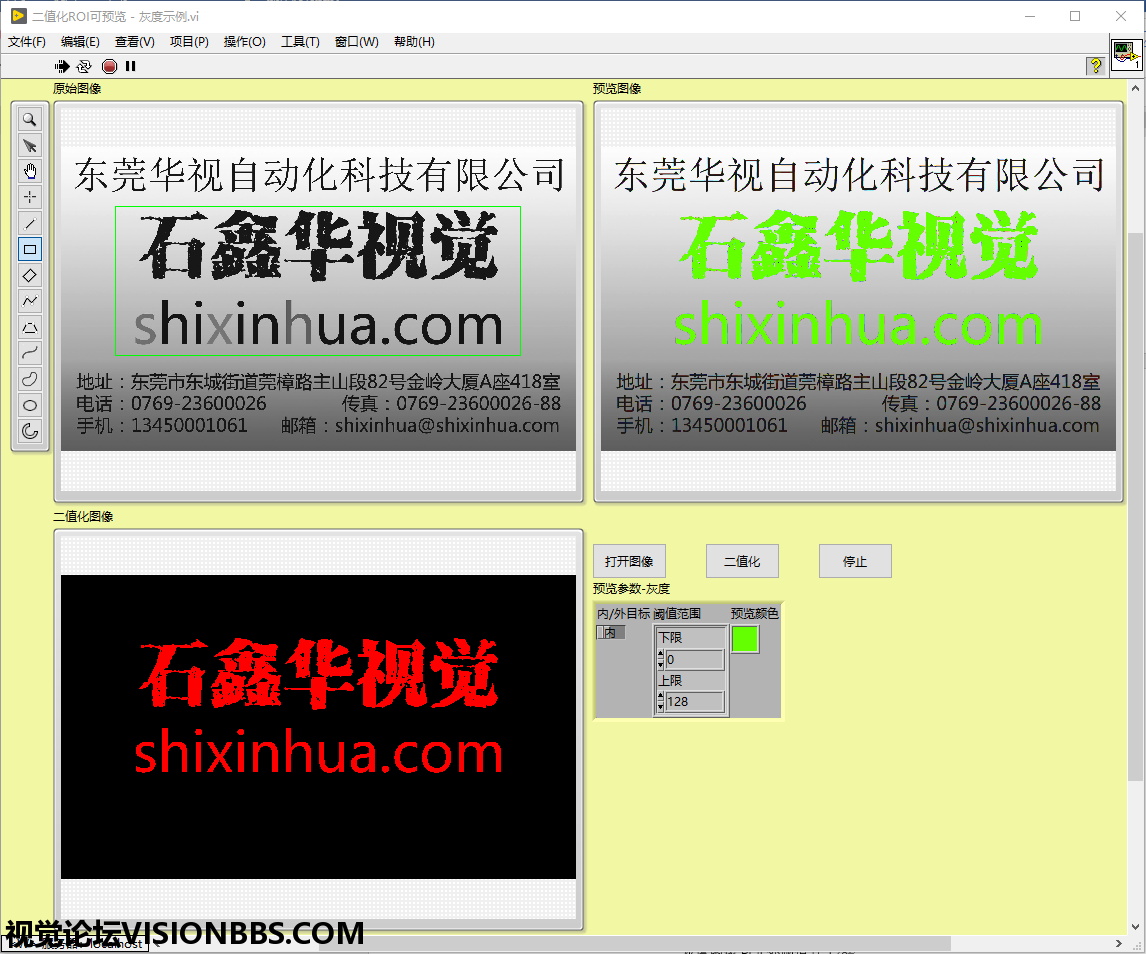

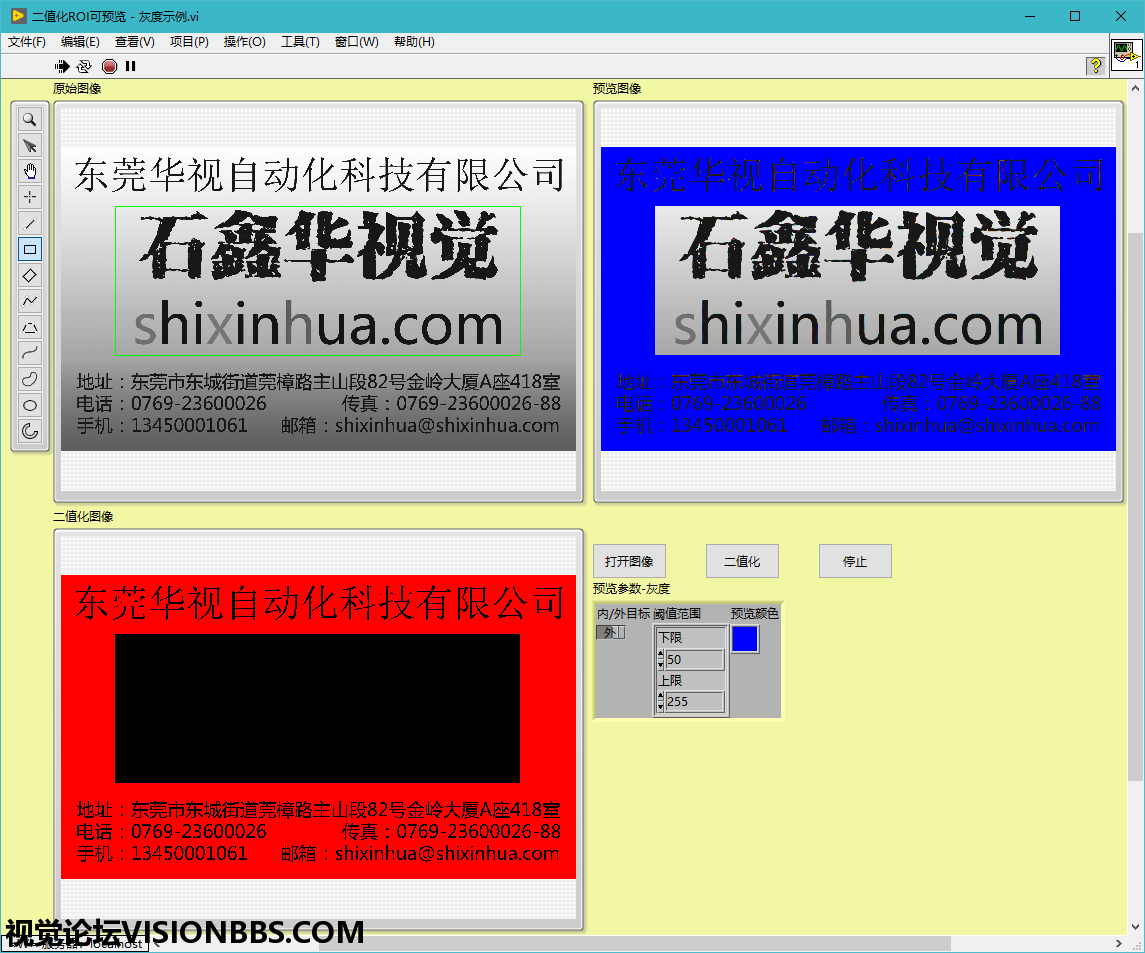

灰度图像ROI内阈值0-128
