[原创] LabVIEW错误路径判断VI

[复制链接]
  • TA的每日心情
    难过
    昨天 15:37
  • 签到天数: 1879 天

    [LV.Master]2000FPS

    发表于 2020-2-28 17:45:15 | 显示全部楼层 |阅读模式
    在现在使用的LabVIEW2019SP1F1版本中,在编程》判断》下面有一个为路径且非空?的路径判断函数:

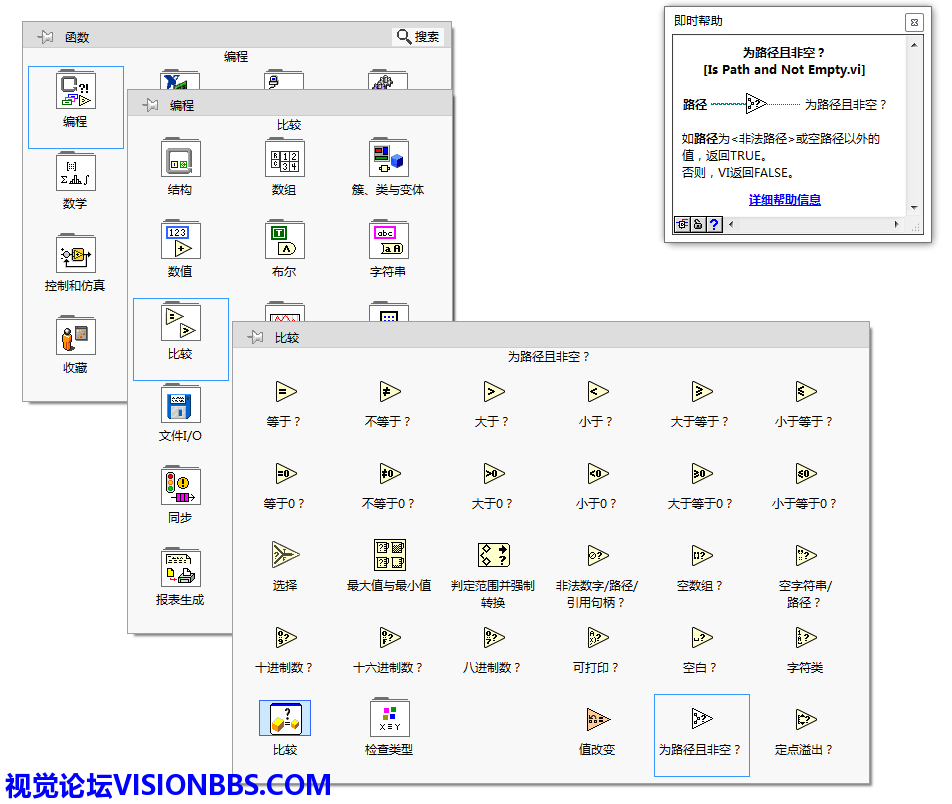

    LabVIEW为路径且非空函数
    打开该函数可以看到,其主要集中了非法路径判断、路径是否为空判断,然后进行逻辑或,再取非,输出的结果就是是路径且不是空路径。

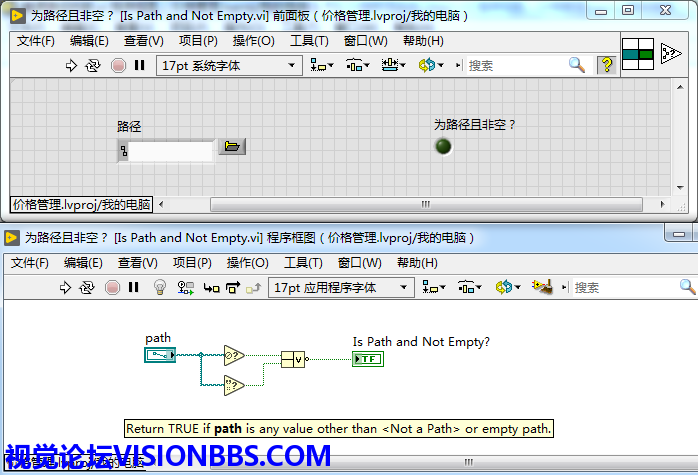

    LabVIEW为路径且非空函数框图
    这个函数功能,其实还不算完美,至少我们常见的,都不是非法路径(偶尔会有这种情况,用错符号之类的),空路径比较常见一些,但是更有一些更常见的错误,即原来的路径是正确的,但是因为把文件或文件夹删除了或者是改名了。如果再使用上面的函数判断,那么该路径仍然是合法的,且不是为空的,那么其仍然会输出真值。但是我们用这个路径作为输入的话,就不存在文件或文件夹而导致错误。所以,在这个函数基础上,还得再加一个文件/文件夹是否存在的判断。如下图所示:

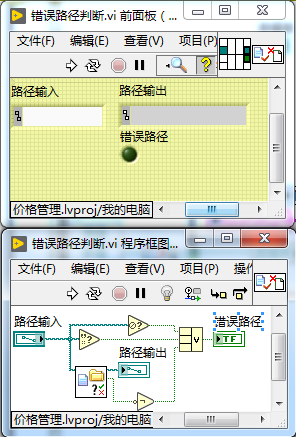

    LabVIEW错误路径判断VI
    通过以上三种判断方式,就完成判断出了当前的路径是否正常。在这个函数中,为了简单,使用的是错误路径输出方式,没有取非成正确路径。我们实际使用中,效果是一样的,在后面接一个条件结构,错误路径为真时,做错误判断,如重新查找文件或退出之类的。如错误路径为假时,则做正常功能。当然,如果非要使用正确路径,那加一个非函数,即可,这时条件结构反过来,真时做正常功能,假时做错误判断。

    VI示例为LV2019SP1版:
