LabVIEW将表示颜色的U32值转换为RGB对应的分量值LabVIEW实现方式
在以下的帖子中，使用了IMAQ IntegerToColorValue函数，将颜色值U32转换了颜色RGB分量值。并有提供了另外一种不基于Vision的方法来实现
如何将U32颜色值转换为RGB表示的颜色分量值
http://visionbbs.com/thread-16480-1-1.html
下面我们来看一下这种仅基于LabVIEW的颜色值U32转RGB颜色分量的方法，注意本方法只能转为RGB颜色模型，如果是HSL等其它模型，还需要考虑各颜色模型之间的转换问题。这里就不做考虑了。

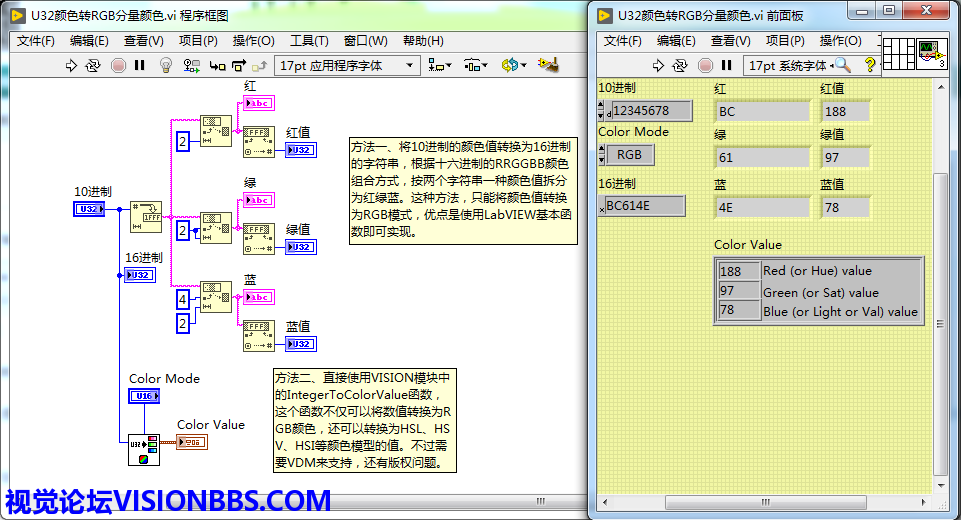

U32转RGB模型正确
U32转RGB模型正确
可以看到方法1中，对RGB的转换是正确的
U32转HSL等模型错误
U32转HSL等模型错误
但是对HSL模型的转换就不正确了。
这里提供的方法，只是在一些小众的环境中可以会遇到，如某种颜色拾取装置得到了U32的颜色值，然后要判断各个颜色分量的值，这时就可以使用该方法，而不使用方法2中的方式，这样可以避免使用NI VISION模块的导入，因为VDM模块涉及到版权问题。
示例下载：labview2019SP1F1，如果没有视觉模块，找不到方法二的IMAQ IntegerToColorValue函数，可以将该方法删除即可
|
|
