    《机器视觉实用教程》-第二章 基础光学-2.8 光度量

    2.8 光度量
    光度量和辐射度量的定义、定义方程是一一对应的。若遇易混淆时,则在辐射度量符号上加下标“e”,而在光度量符号上加下标“V”,例如辐射度量等,它们对应的光度量为等。

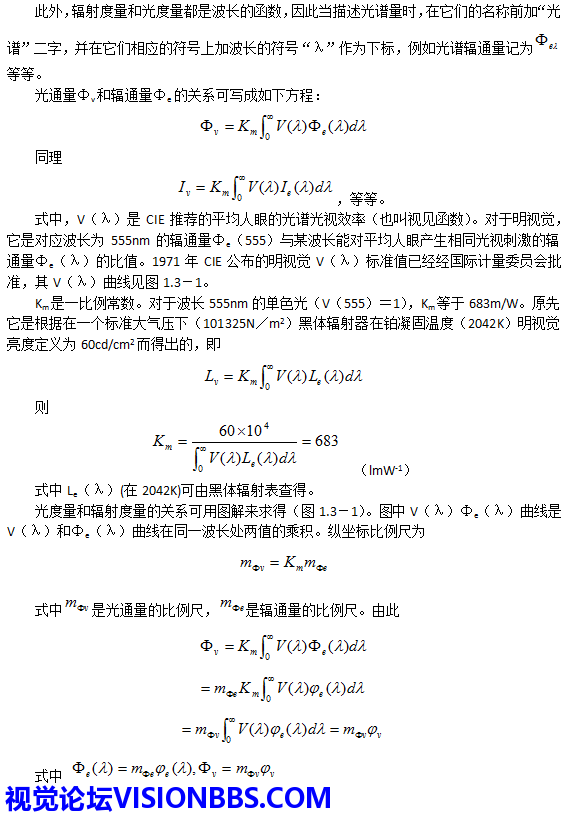

    图12 光度量和辐射度量的关系
    K的意义是光源发出的辐通量可产生多少能对目视引起刺激的光通量。比值K叫做光视效能。它是衡量光源产生视觉效能大小的一个重要指标,量纲是lmW-1。例如,钨丝白炽灯K=15~20lmW-1,太阳K=100 lmW-1,波长为555nm的单色光K=Km=683 lmW-1。这样一个60W的白炽灯,它的光通量约为750~1200 lm。在照明工程中,通常希望光源有高的光视效能,当然还要考虑到光的颜色。
    光谱光视效能K(λ)的最大值是Km。Km叫做最大光谱光视效能。
    V叫做光视效率。它是无量纲的,和光视效能只相差一个常数Km(683 lmW-1),表示辐射量被利用来引起光视刺激的效率。
    光度量中最基本的单位是发光强度的单位——坎德拉(Candela),记作cd,它是国际单位制中七个基本单位之一。它的定义是发出频率为540×1012(对应在空气中555nm的波长)的单色辐射,在给定方向上的发光强度规定为1cd。用光而不用铂凝固温度来规定,可以摆脱温标和温度测量对光辐射度量和它的测量的影响。
    在表3中,光通量的单位是流明(lm)。1 lm是光强度为1cd的均匀点光源在1sr内发出的光通量。

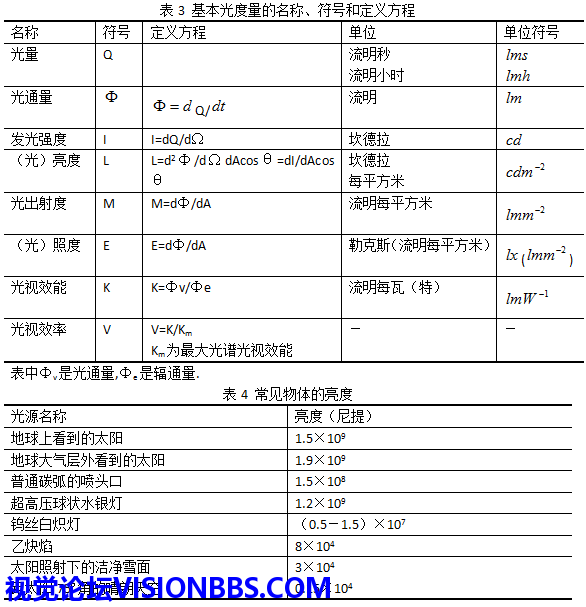

    光度量的其它单位如下表3、表4所示。
