[原创] 视觉助手提取对比度不明显的砖块

[复制链接]
  • TA的每日心情
    慵懒
    15 小时前
  • 签到天数: 3156 天

    连续签到: 26 天

    [LV.Master]2000FPS

    发表于 2020-4-19 18:16:27 | 显示全部楼层 |阅读模式 来自:广东省东莞市 联通

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x

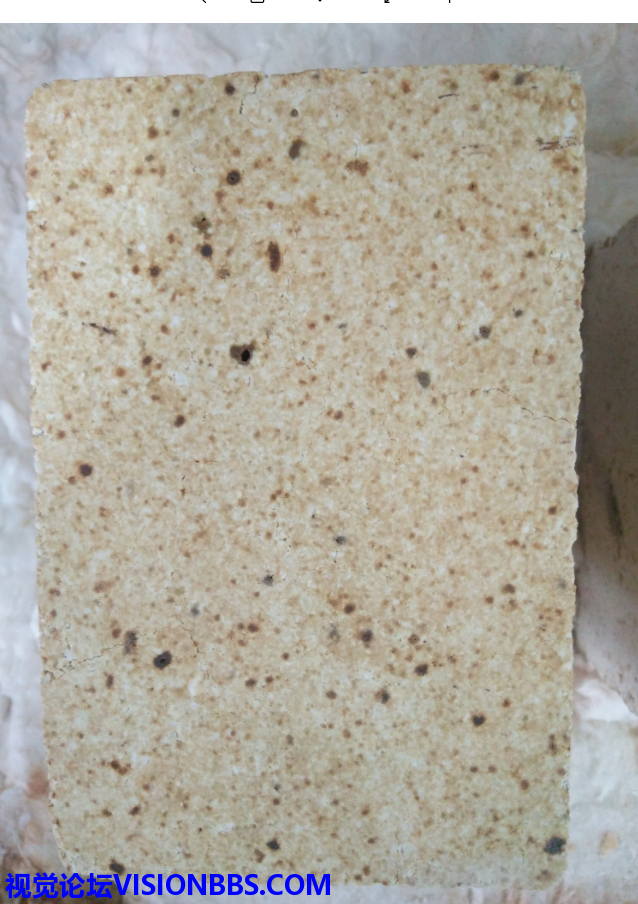

    今天在群里看到了一个问题,说是要提取一块砖来,砖块本身对比度不高。如下图所示:

    对比度不高的砖

    对比度不高的砖

    对比度不高的砖

    对于这种对比度不高,但是有颜色差异的目标,其实我们是可以考虑颜色阈值的,就是使用颜色二值化,但是这里一般不能考虑RGB颜色模型,因为用RGB颜色模型是比较难区分开这些对比度不高的目标的。这里可以考虑使用HSL、HSV、HSI等颜色模型。如下图所示的视觉助手的砖块提取实现效果,其第一步就是使用HSL等颜色模型进行颜色阈值。然后再去做一些过滤、形态学等操作,过滤一些小的点、将提取目标填充孔洞、弱化毛刺等影响。

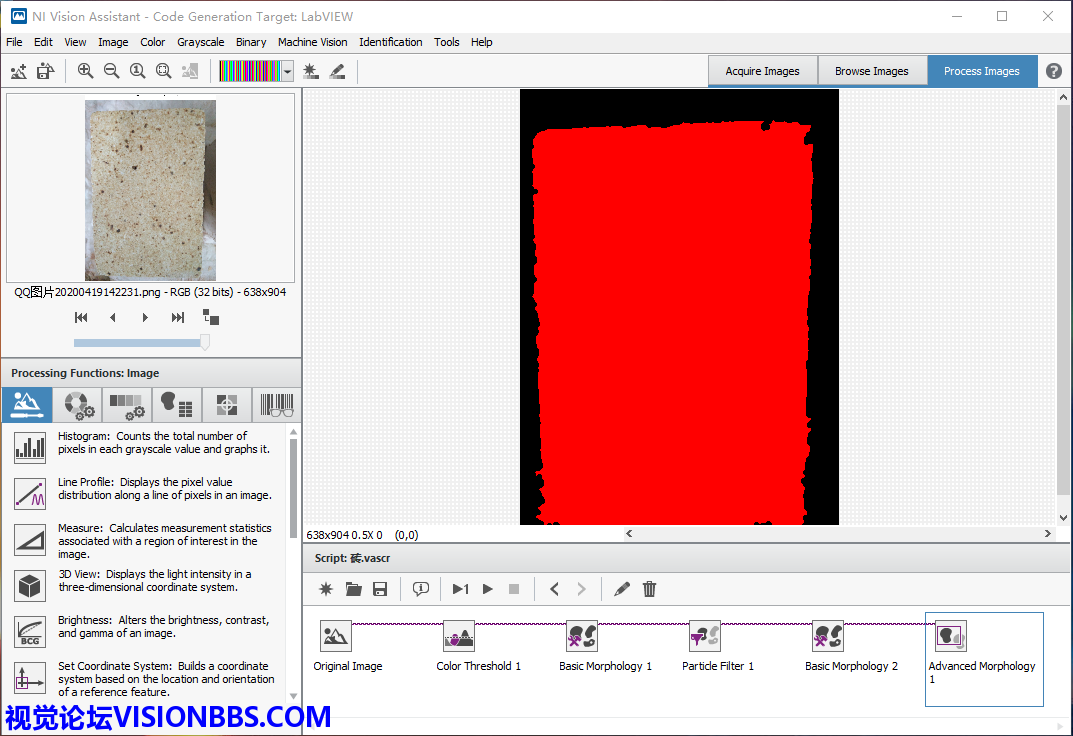

    视觉助手提取对比度不明显的砖块

    视觉助手提取对比度不明显的砖块

    视觉助手提取对比度不明显的砖块

    附件为原始图片及视觉助手脚本,脚本版本为2019版。
    视觉助手提取对比度不明显的砖块.rar (863.23 KB, 下载次数: 12)


    回复

    使用道具 举报

  • TA的每日心情
    奋斗
    2022-8-8 11:46
  • 签到天数: 4 天

    连续签到: 1 天

    [LV.2]200FPS

    发表于 2021-6-29 09:44:58 | 显示全部楼层 来自:湖南省衡阳市 电信
    回复 支持 反对
