    《机器视觉实用教程》-第七章 总线与采集卡-7.10 Camera Link
    7.10 Camera Link
    Camera Link介绍
    Camera Link 标准规范了数字摄像机和图像采集卡之间的接口,采用了统一的物理接插件和线缆定义。只要是符合Camera Link 标准的摄像机和图像卡就可以物理上互联。Camera Link 标准中包含Base,Medium,Full 三个规范,但都使用统一的线缆和接插件。Camera Link Base 使用4 个数据通道,Medium 使用了8 个数据通道,Full 使用12 个数据通道。Camera Link 标准支持的最高数据传输率可达680MB/s。 Camera Link 标准中还提供了一个双向的串行通讯连接。图像采集卡和摄像机可以通过它进行通信,用户可以通过从图像卡发送相应的控制指令来完成摄像机的硬件参数设置和更改,方便用户以直接编程的方式控制摄像机。从Camera Link 标准推出之日起,各个图像卡生产商就积极支持该标准,因此,LVDS 和Channel Link 接口的硬件已经淡出了市场。如果用户需要开发一个新的高性能机器视觉系统,无论是选择摄像机还是图像采集卡时,都应该优先考虑采用Camera Link 接口的产品。
    LVDS技术拥有330mV的低压差分信号(250mV MIN and 450mVMAX)和快速过渡时间。这可以让产品达到自100Mbps至超过1Gbps的高数据速率。此外,这种低压摆幅可以降低功耗消散,同时具备差分传输的优点。 LVDS技术用于简单的线路驱动器和接收器物理层器件以及比较复杂的接口通信芯片组。通道链路芯片组多路复用和解多路复用慢速TTL信号线路以提供窄式高速低功耗LVDS接口。这些芯片组可以大幅节省系统的电缆和连接器成本,并且可以减少连接器所占面积所需的物理空间。LVDS解决方案为设计人员解决高速I/O接口问题提供了新选择。LVDS为当今和未来的高带宽数据传输应用提供毫瓦每千兆位的方案。

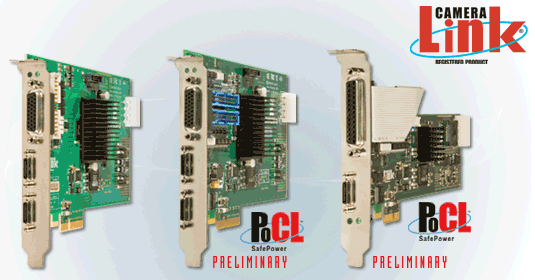

    14 CameraLink图像采集卡

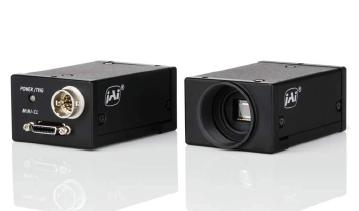

    15 CameraLink工业相机
    Camera Link主要应用
    Camera Link高速相机(通常是线阵相机)
