    《机器视觉实用教程》-第九章 机器视觉配件-9.5 漫射板

    9.5 漫射板

    漫射板概述
    漫射板(DiffusionPlate)通常应用在机器视觉光源中。一般LED机器视觉光源有较强的指向性,而如果为了得到均匀的照明时,这时就会降低光源的指向性,而提高光源的漫射效果。这时最常用最简单的办法是在光源前面加一块漫射板。这样就可以有效改善光源的均匀性。但是增加漫射板后,均匀性虽然增加了,可是光源的亮度会有一定的降低。
    漫射板有许多类型,比较常用的是PC(Polycarbonate聚碳酸酯)漫射板。根据选择的PC板不同,其透光率也不一样。从而其漫射效果也会有所不同。透光率越高的,其漫射效果就越差,光源越亮。因此同样的条形光源,如果加上一块低透光高漫射的漫射板,则变成了一个面光源。
    漫射板的应用
    添加漫射板的主要作用就是为了提高光源的漫反射效果,从而增加光源的照明均匀性。通常来讲,机器视觉LED光源中的条形光源、环形光源等,可以选配漫射板,而面光源、环形无影光源、四面无影光源等则是一定要加漫射板才能正常工作的。而像点光源、线光源指向性强的光源,则不添加漫射板才正常工作。而像圆顶光源等积分光源,虽然其也需要有较好的漫反射,但是其并不是通过漫射板来实现漫反射的,而是通过反射表面的粗糙不平来改善漫反射效果的。

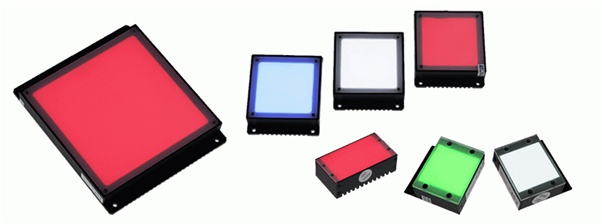

    图29 添加了漫射板的光源

    图29 添加了漫射板的光源
    29 添加了漫射板的光源
    在民用照明领域,现在的LED光源,通常也会添加漫射板,以改善光源的指向性,使光源不那么的不刺眼,照明比较柔和均匀。
    漫射板的选择,则需要考虑漫射效果与透光性。这二者是矛盾的,因此只能通盘考虑,才能将漫射板使用好。如使用环形光源或条形光源时,如果需要指向性好,亮度高的光源,则应把漫射板去掉。而如果为了均匀性,为了消除表面反光等,则应该添加漫射板。
        添加漫射板效果对比,请参看光源章节的有无漫射板有各种不同材料与表面的漫射板成像对比。
