    LabVIEW Vision图像处理开发宝典-第一章 概述-第二节 NI各款视觉软件的应用范围-2.3 VA视觉助手的应用

    2.3 VA视觉助手的应用
    视觉助手(Vision Assistant)是NI VDM中的一个帮助工具,其宗旨是帮助工程师,快速的验证机器视觉项目的可行性,并且编辑成脚本,生成LabVIEW、VB、.NET代码等,以方便LabVIEW等编程平台的调用。
    其功能上比较有限,只能顺序的完成与机器视觉图像处理相关的测试测量验证,如尺寸测量、粒子分析、颜色测量、条码识别、字符识别、分类、纹理分析、轮廓分析等。而对于如运动、报表、网络、通信、IO等功能,则比较难实现。当然,在视觉助手中,也可以调用VI,可以以这种模式实现上面所提到的这些功能,但是这样终究不是很方便,而且我们一般都会使用视觉助手生成LabVIEW代码,如果在视觉助手中再调用VI,显得有一些重复的内容,而且这里还有一个麻烦的事情,某一版本的视觉助手调用的VI必须比当前版本的要旧一版本,且只能旧一版。如2013版的VDM中的视觉助手,只能调用2012版LabVIEW生成的VI,2013版、2011、2010版的VI都无法调用。
    视觉助手功能的有限,只是表现在与其它相关控制的限制上,而对于图像处理来讲,视觉助手是可以完成大部分的工作内容的。以作者多年的工作经验来看,大部分可以完成的视觉项目,都是可以通过视觉助手验证然后生成VI的方式实现的。因此作者出品了《基于Vision Assistant的图像处理实用教程》,全书1300多页,详细解说了NI 视觉助手的各个函数应用,以及其理论基础,并配合了大量的实例来解释这些函数。可以说是NI视觉领域中的一本巨作。
    使用视觉助手其实与使用VDM他的应用范围是一样的,视觉助手也是VDM中的一部分。因此当完成了相应的图像功能验证后,生成VI后,再使用其它的工具包,如Motion、Database、Officer等,即可完成如运动、数据库、报表的各种功能。其应用范围就变得跟VDM一样了。而且使用视觉助手会更方便、更快捷的完成图像处理的功能,这会给工程师开发项目带来许多便利性,即使你是一位刚刚从事NI视觉不久的新鸟,也可以非常容易的胜任图像处理这份工作。就算是作者,也是会一如既往的使用视觉助手验证项目并生成VI,以完成图像处理程序的开发。使用视觉助手,可以帮助我更快的去完成任务,而不必纠结于VDM中的某个函数是的参数到底该怎么使用,怎么设置比较合理。

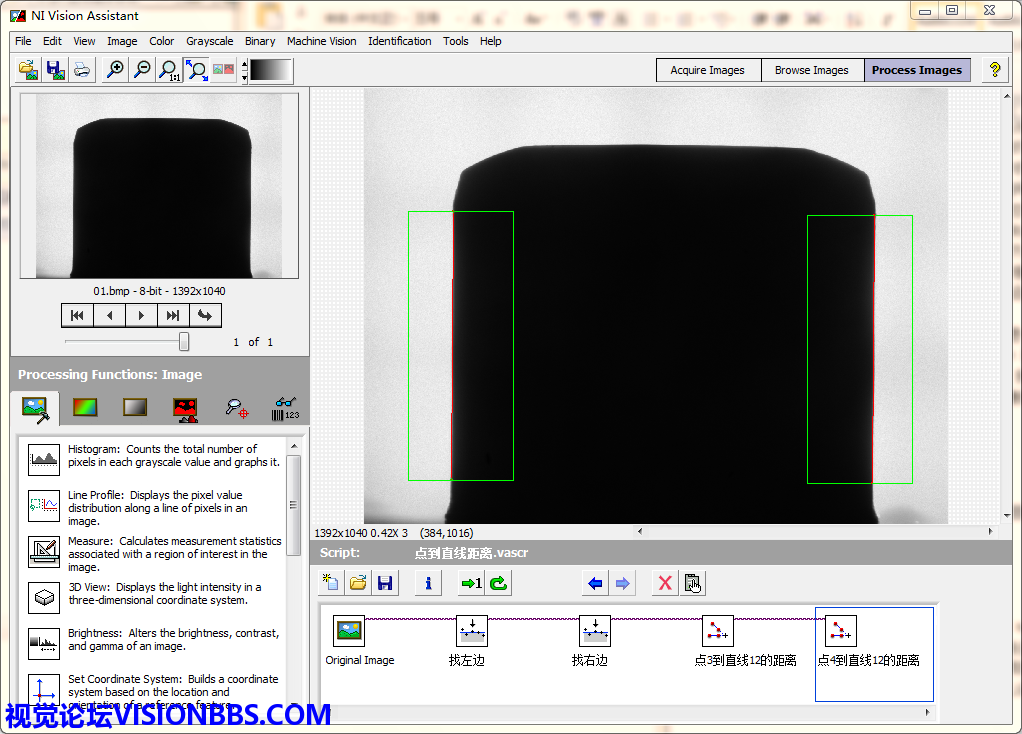

    3 使用视觉助手编辑的尺寸测量脚本
