    NI Vision安装后LabVIEW选板空白

    2020515日,NI发布了全新的LabVIEW2020及视觉开发包VDM2020、视觉采集软件VAS20.0版本。虽然看说明文档没有做什么实质上的更新,但是仍然迫不及待的更新了一下新版本。
    因为VDM2020VAS20.0等工具包只支持4年内的版本,已经不再支持LabVIEW2016。所以首先就是将原来系统中的LabVIEW2016给卸载了。卸载完成之后,重新安装了LabVIEW 2020大众版,并且使用NI账号激活了大众版。之后又安装了LabVIEW2020 中文32位版本,LabVIEW2019SP1中文版32位,LabVIEW2020英文版64位,这些过程都是正常。然后接着安装NI Vision Development Module2020。这个在安装过程中,功能选择界面是这样的:

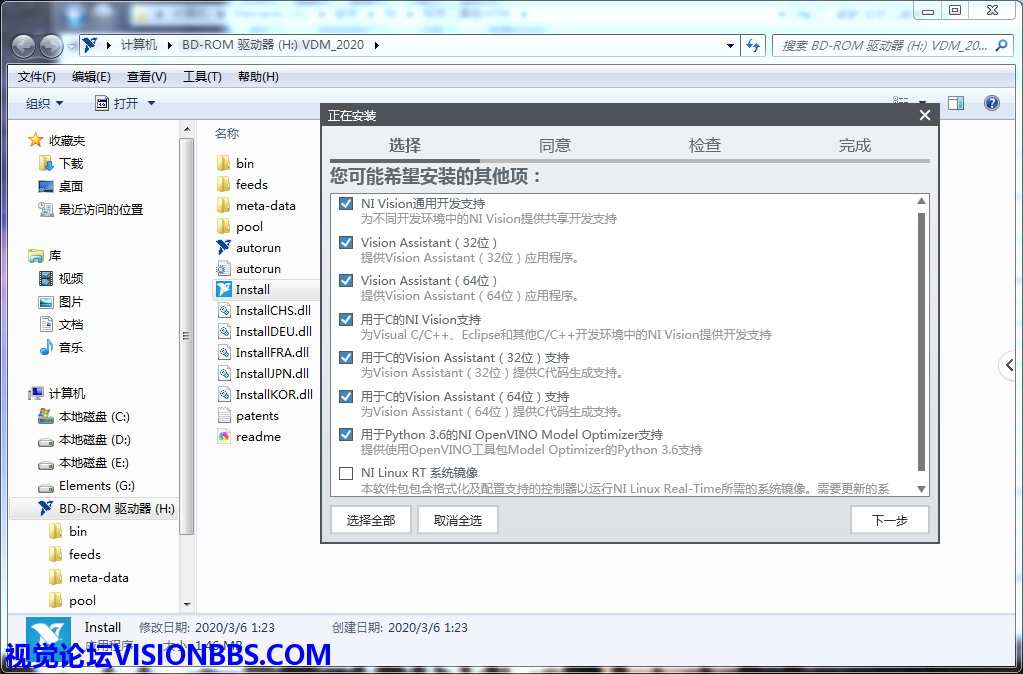

    VDM2020安装选择功能

    VDM2020安装选择功能
    VDM2020安装选择功能
    VDM2020的安装过程中,在选择功能组件时,相对功能组件比较少,而且没有看到对LabVIEW版本支持的选择。当时心理就纳闷,怎么没有版本选择了呢?因为以前的VDM版本,都是可以选择需要支持LabVIEW版本的。还以为是VDM2020改进后的原因,也没有怎么在意。一路安装下去后,打开LabVIEW后,程序框图中视觉与运动选板是空白的,前面板的视觉选板也没有:

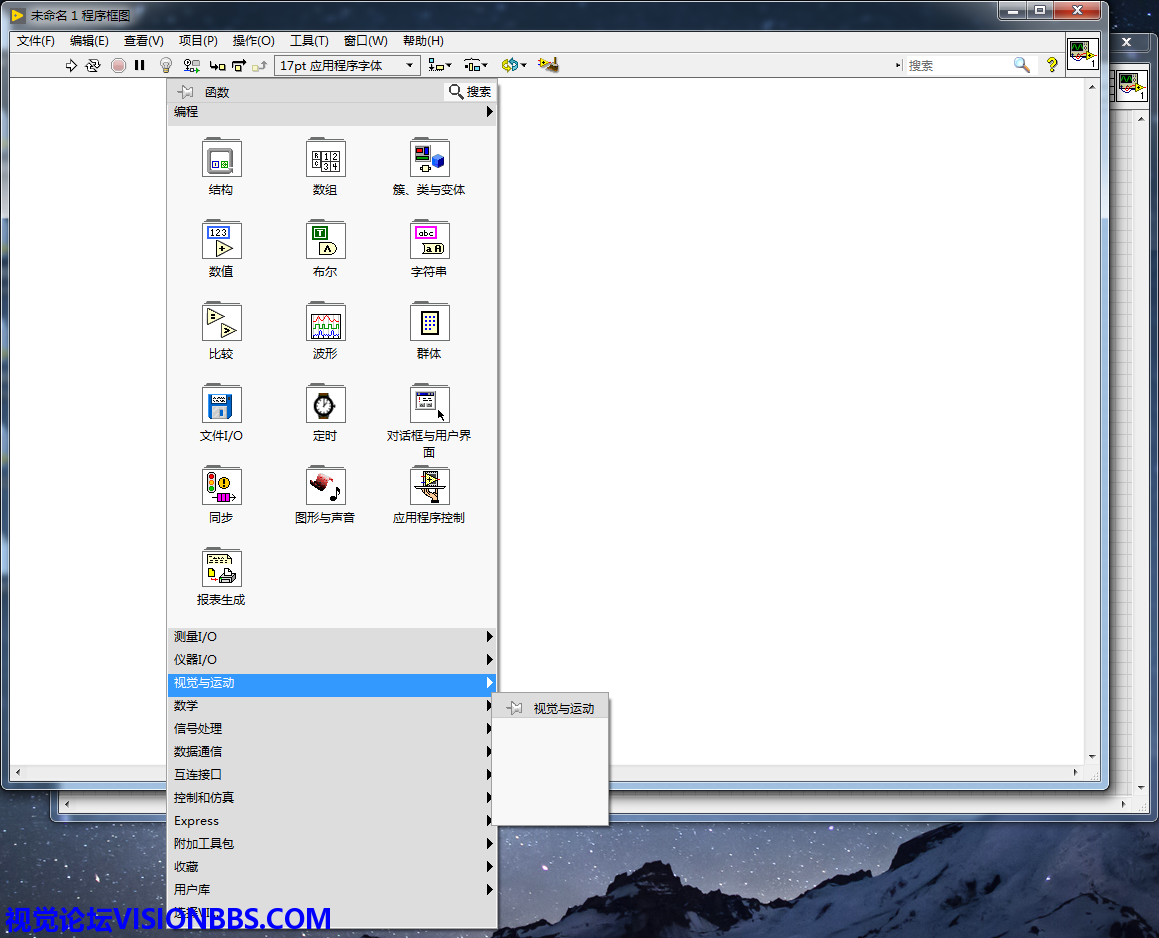

    程序框图空白的视觉与运动选板

    程序框图空白的视觉与运动选板
    程序框图空白的视觉与运动选板

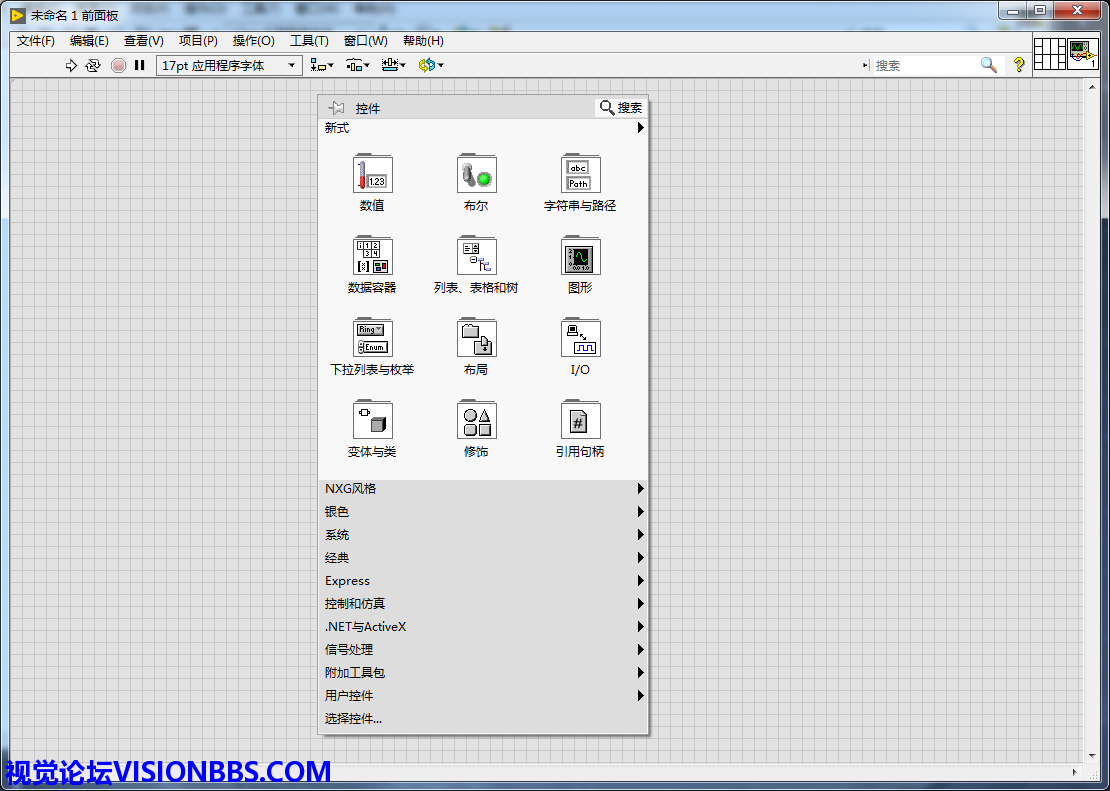

    前面板没有视觉选板

    前面板没有视觉选板
    前面板没有视觉选板

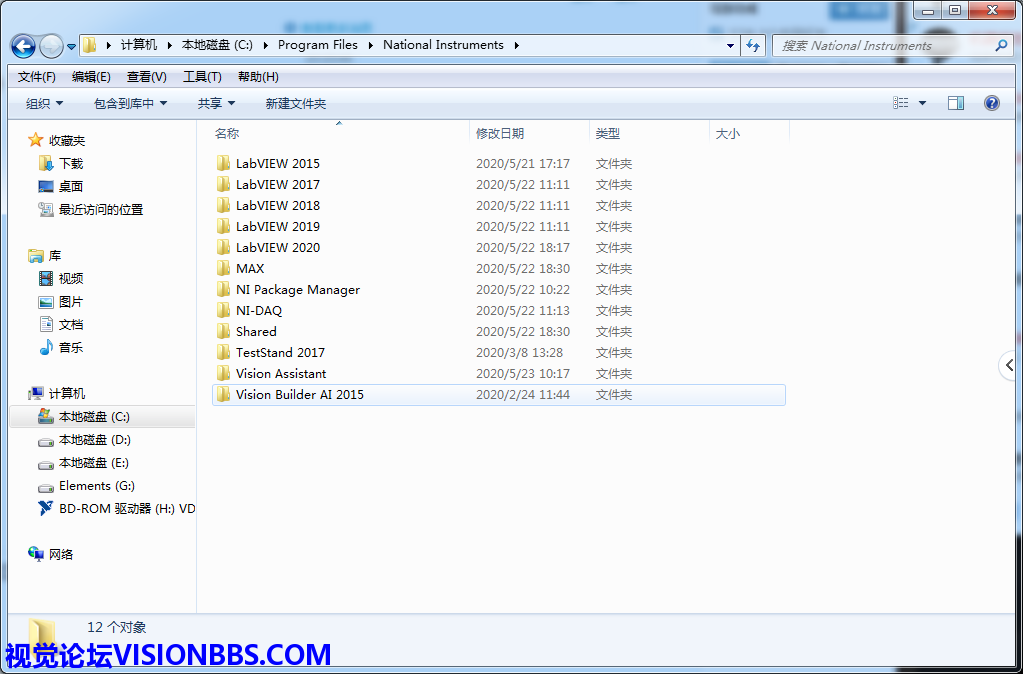

    在NI的安装目录下,也没有VISION文件夹

     在NI的安装目录下,也没有VISION文件夹
    NI的安装目录下,也没有VISION文件夹

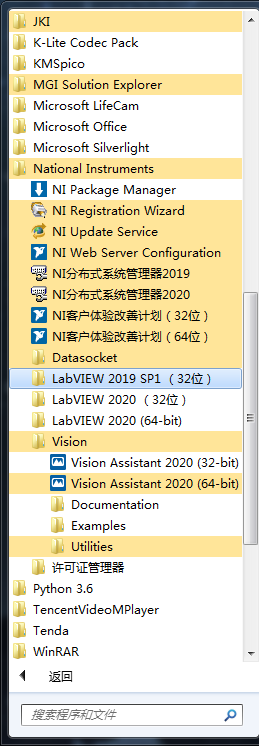

    在开始程序目录中,可以看到有安装LabVIEW2019SP1、LabVIEW2020 32位、LabVIEW2020 64位以及VISION

    在开始程序目录中,可以看到有安装LabVIEW2019SP1、LabVIEW2020 32位、LabVIEW2020 64位以及VISION
    在开始程序目录中,可以看到有安装LabVIEW2019SP1LabVIEW2020 32位、LabVIEW2020 64位以及VISION
    通过开始程序,我们可以看到其实视觉是有安装的,视觉助手也有出现。但是在LabVIEW的选板中,则是空白的。至于为什么会出现这样的异常,其实到现在也没有搞清楚具体的原因。猜测,只是猜测,没办法具体验证,可能的原因有以下几种情况:
    游客,如果您要查看本帖隐藏内容请回复
    至此,总算是解决了这个安装空白的问题。这其中具体是哪个过程起作用了,不得而知,验证起来比较麻烦。但是,从上面的情况来看,当有安装错误时,如果仅从NIPM管理软件中卸载NI的产品,是不能解决该问题的。且卸载所有组件也不能解决该问题。应该是至少在后面的删除所有目录后的残留内容,以及清除注册表后,才可以正常使用。这个也符合一般的软件安装使用说明。一般的配置文件或一些设置文档,都是保存在安装目录下,以方便软件调用数据,或者是放在注册表中来查询相关标识。所以个人觉得有用的过程,应该是删除残留文件以及清除注册表。至于具体是哪个起作用,还是说两个都有作用,那就不得而知了。
