[原创] NI Vision OCR Verify Text验证文本函数中文不兼容

[复制链接]
  • TA的每日心情
    无聊
    13 小时前
  • 签到天数: 2330 天

    连续签到: 2 天

    [LV.Master]2000FPS

    发表于 2021-3-2 08:45:41 | 显示全部楼层 |阅读模式

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x

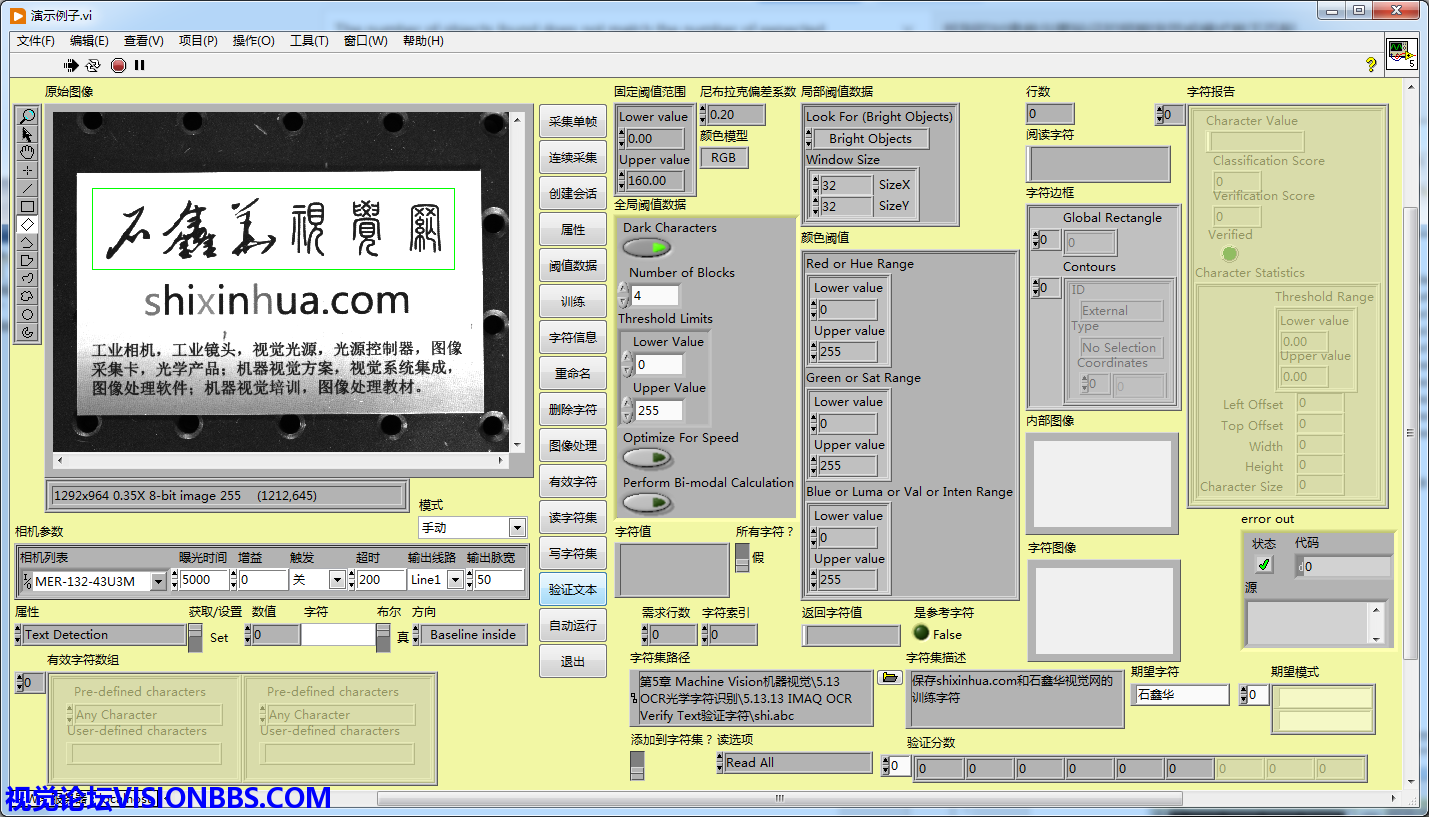

    验证文本

    验证文本
    验证文本
             上面的效果就是验证文本后的效果。但是因为在shi.abc的字符集中,我们并没有指定参考字符,所以这里的验证分数都是0
             这个验证文本函数,可能还存在了一个问题,即中文等双字节的字符在验证时,无法正常处理。期望字符中输入双字节的中文时,会被当作是2个字符,而识别的字符,一个中文则只有一个字符,这时如果按照识别到的中文数输入期望字符,则会出现数量不匹配的错误:

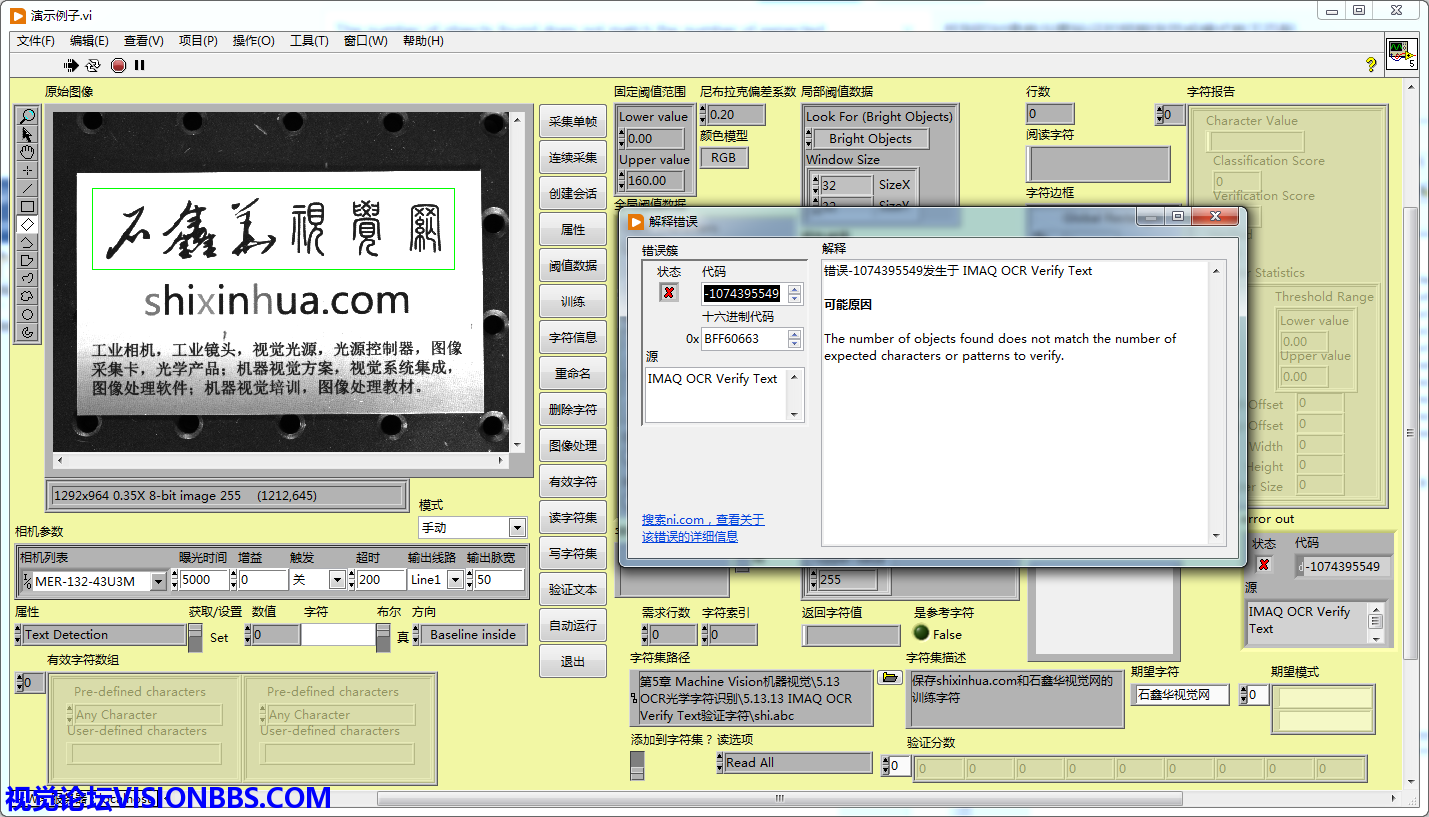

    中文字符的验证文本功能有问题

    中文字符的验证文本功能有问题
    中文字符的验证文本功能有问题
             上面的ROI中,如果做图像处理,则是“石鑫华视觉网”6个中文字符。但是,在期望字符中输入“石鑫华视觉网”时,则被认为是12个字符,所以这里就出现了“找到的目标数量与要验证的期望字符或模式数量不匹配”的错误。假如说,我们将上面的期望字符改为“石鑫华”之类的3个中文字符,则会被计算为6个字符长度,则其长度是匹配的:

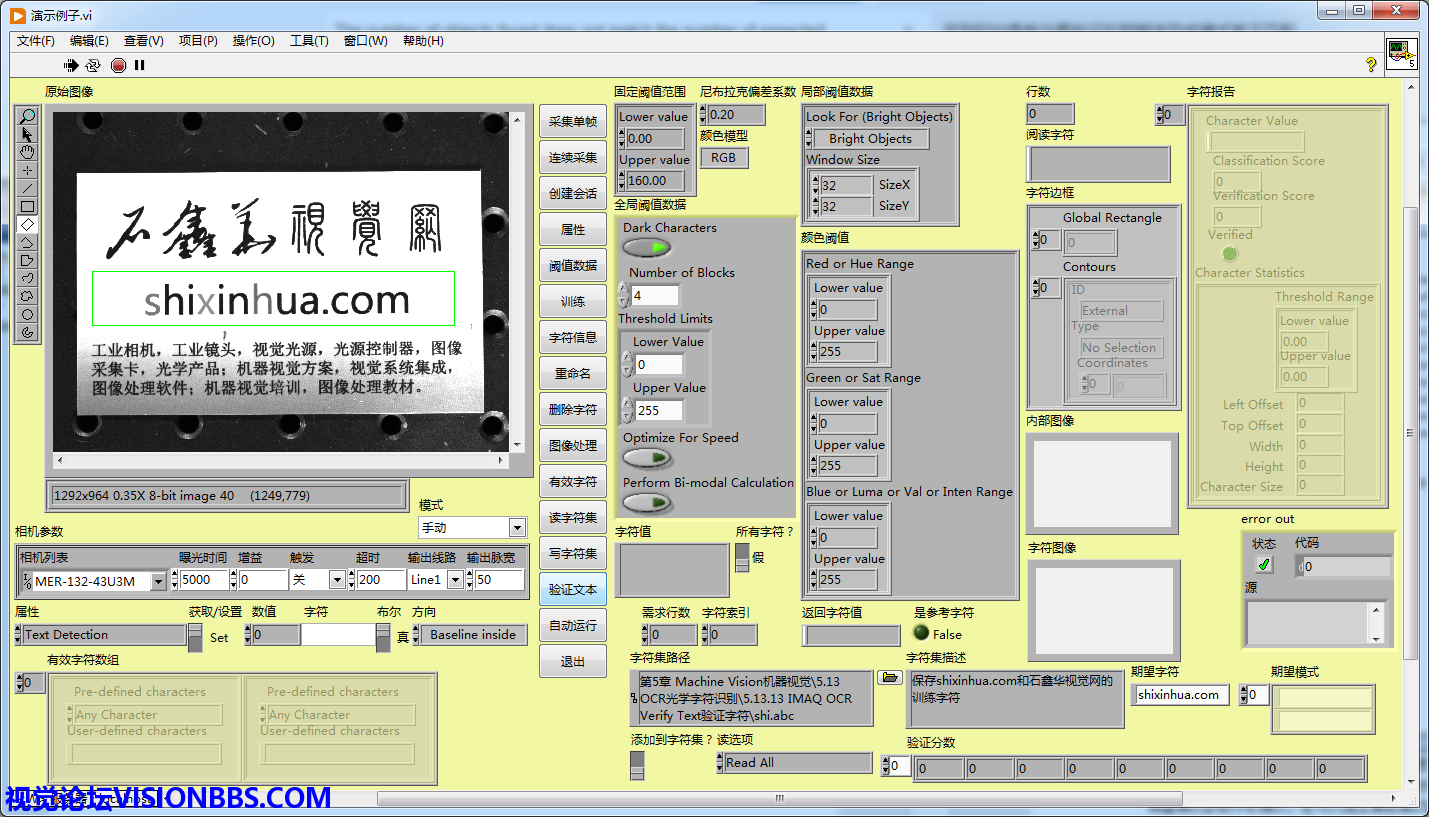

    期望字符“石鑫华”3个中文字符长度是6个字符与识别的字符数量匹配

    期望字符“石鑫华”3个中文字符长度是6个字符与识别的字符数量匹配
    期望字符“石鑫华”3个中文字符长度是6个字符与识别的字符数量匹配
             所以,这里的验证文本的使用,可能还有些问题。如果真要使用该函数,可能无法作用于双字节的中文字符识别。

    期望字符123456共6个数字字符可以做验证文本的功能

    期望字符123456共6个数字字符可以做验证文本的功能
    期望字符1234566个数字字符可以做验证文本的功能

    期望字符abcdef共6个英文字符可以做验证文本的功能

    期望字符abcdef共6个英文字符可以做验证文本的功能
    期望字符abcdef6个英文字符可以做验证文本的功能
             所以,双字节的中文、日文、韩文等,做字符验证时,会存在问题,请小心使用。但是这个字符验证,在OCR训练接口中,对于中文等,又是可以正常使用的:

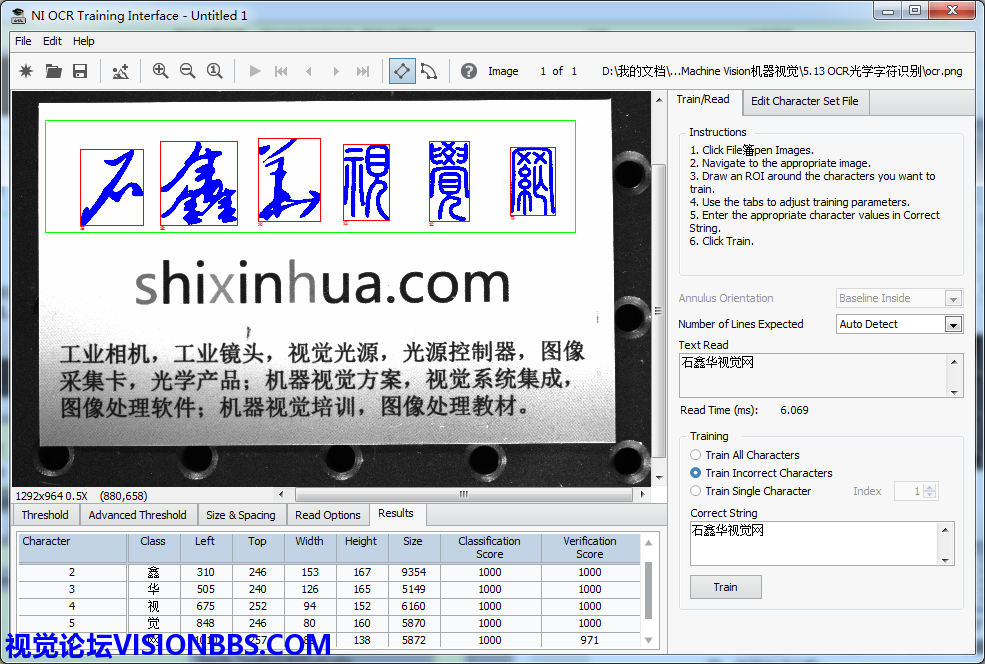

    中文的“石鑫华视觉网”验证分数都是1000分或接近1000分

    中文的“石鑫华视觉网”验证分数都是1000分或接近1000分
    中文的“石鑫华视觉网”验证分数都是1000分或接近1000
             如上面的OCR训练接口中,训练了“石鑫华视觉网”6个中文字符,并且设置了参考字符,则其验证分数都有近1000的满分值,也就是说可以正常的验证。所以,对于这里的实现功能,在LabVIEW中如何去实现,还得研发人员再考虑考虑:

    使用期望模式验证中文字符

    使用期望模式验证中文字符
    使用期望模式验证中文字符
             在这里,视觉论坛使用了一种方法,就是期望字符置空,但是在期望模式中,设置相应的中文期望数组,这样再做文本验证时,就可以正常使用了,如上图是正常的验证文本,下面的则是数量不匹配的验证文本:

    数量不匹配的验证文本

    数量不匹配的验证文本
    数量不匹配的验证文本
             所以,视觉论坛推断,在OCR训练接口中的验证文本功能,应该是使用了期望模式的输入端,而非使用了期望字符。当然了,如果非要使用期望字符,在仅有有限的几个中文字符时,也是有办法可想的,如本节的示例中,“石鑫华视觉网”6个中文,那么可以将其映射为单字符的数字或字母进行验证,就如上面的123456abcdef之类的。但是这样做,验证分数可能也是不会高的,因为字符集,可能并没有对应的123456/abcdef的字符类。所以,最终还是得将中文字符当作是一个字符模式来处理验证功能。
