根据多段线/直线ROI设置多个矩形测量ROI

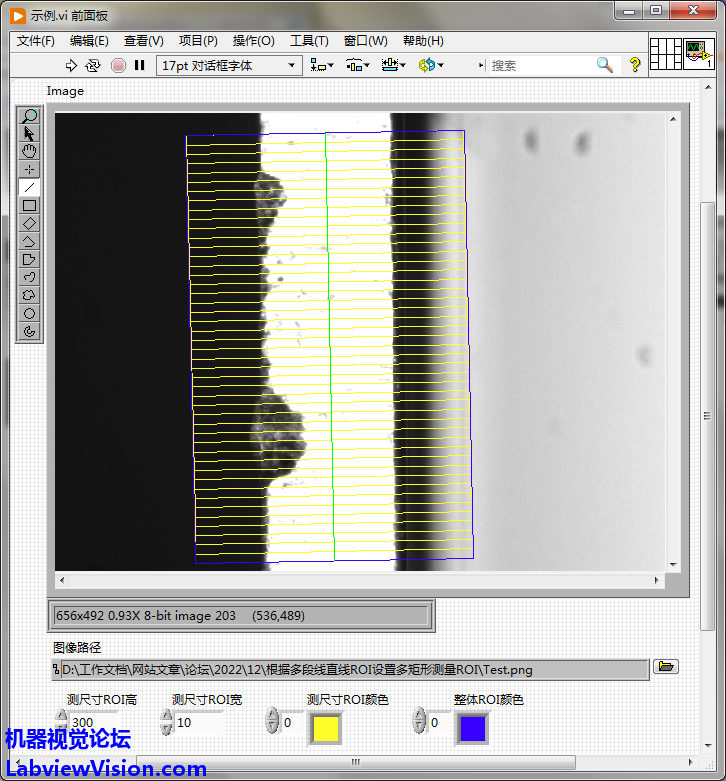

直线ROI生成多个矩形测量ROI

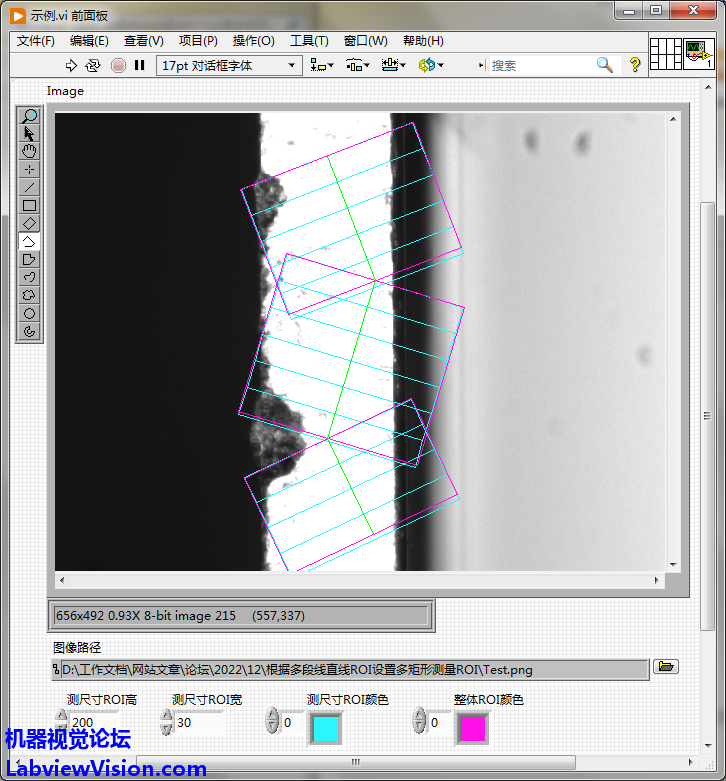

多段线生成多个矩形测量ROI

在一些图像处理项目中，例如尺寸测量、缺陷检测等，我们可以需要根据自己设置的直线、多段线等类型的ROI，生成很多小的矩形ROI测量区域，将测量内容精细化。但是NI Vision里是没有这个功能的，只有设置一个矩形，设置不同的搜索线间距来找直边、粒子分析之类的。测量数量少时，我们还可以手动画一些ROI，但是如果测量区域比较多，那就不太实际了。这种分割ROI的需求，在其它图像处理库中，其实也是比较常见的。所以，这里我们也设计了一个类似的功能。

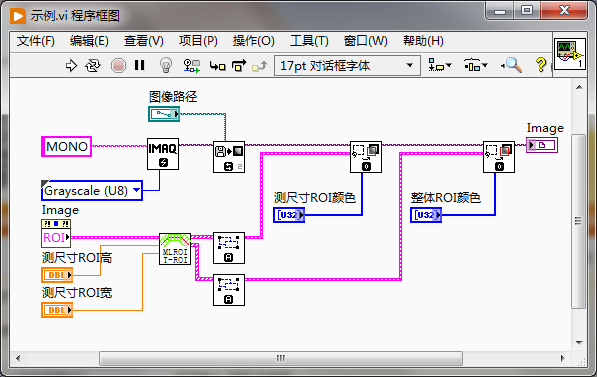

本ROI生成vi，可以使用直线ROI或多段线ROI来生成多个矩形ROI。如果是直线ROI时，则只有一个整体ROI，这个ROI可以用于测量粒子之类的功能。而测尺寸ROI则是细分成多个小矩形测量ROI，用于测量尺寸之类的。而如果使用多段线ROI，则整体ROI中会生成多个ROI用于粒子分析等。

只有生成ROI功能，不包含具体的测量功能，不喜勿扰。

LV2020SP1版本

根据多段线直线ROI设置多矩形测量ROI V2020.rar (289.42 KB, 下载次数: 0, 售价: 50 元)
LV2013版本

根据多段线直线ROI设置多矩形测量ROI V2013.rar (264.19 KB, 下载次数: 0, 售价: 50 元)
