机器视觉趋势边缘模式检测

[复制链接]
  • TA的每日心情

    2015-3-4 10:04
  • 签到天数: 128 天

    连续签到: 1 天

    [LV.7]700FPS

    发表于 2014-4-24 10:59:15 | 显示全部楼层 |阅读模式 来自:广东省东莞市 电信

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x
        趋势边缘位置模式是机器视觉缘检测的工具之一,其结合一组狭窄的边缘窗口来检测每个点的边缘位置。由于所有的数据都在一个检验模式中采集,因此通过检测到窗口里的最小值、最大值与平均值,可以非常容易地检测微小的波动。

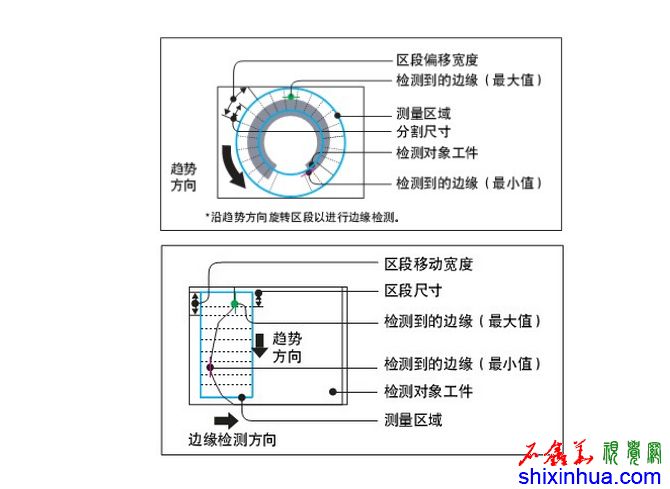

        检测原理:通过以细微的间距移动狭窄的区段,可以检测每个点的边缘宽度与边缘位置。

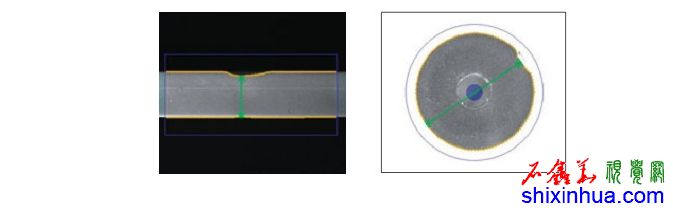

        应用实例:如下图所示树脂零件上的注量不足,利用趋势边缘模式可成功检测细微变化;有缺口的橡胶封装,对于圆形工件,边缘模式会绕圆周旋转并检测出存在缺口的边缘。

    树脂零件上的注量不足         有缺口的橡胶封装





        在视觉检测中如需精度的位置检测→缩小区段尺寸;如需高精度的位置检测→缩小区段的移动宽度;如需高精度的位置检测→区段移动的方向。



    获取更多机器视觉技术资料及相关产品信息,敬请登录石鑫华视觉http://shixinhua.com
