         光学镜头是机器视觉系统中必不可少的部件,按焦距可分为短焦镜头、中焦镜头,长焦镜头;按视场大分为广角、标准,远摄镜头;按结构分为固定光圈定焦镜头,手动光圈定焦镜头,自动光圈定焦镜头,手动变焦镜头、自动变焦镜头,自动光圈电动变焦镜头,电动三可变(光圈、焦距、聚焦均可变)镜头等。按接口类型可分为C型镜头、CS型镜头、U型镜头和特殊镜头。
    1、C型镜头
         C型镜头法兰焦距是安装法兰到入射镜头平行光的汇聚点之间的距离。法兰焦距为17.526mm或0.690in。安装罗纹为:直径1in,32牙.in。镜头可以用在长度为0.512in (13mm)以内的线阵传感器。但是,由于几何变形和市场角特性,必须鉴别短焦镜头是否合用。如焦距为12.6mm的镜头不应该用长度大于6.5mm的线阵。如果利用法兰焦距尺寸确定了镜头到列阵的距离,则对于物方放大倍数小于20倍时需增加镜头接圈。接圈加在镜头后面,以增加镜头到像的距离,以为多数镜头的聚焦范围位 5-10%。镜头接长距离为焦距/物方放大倍数。加一个5mm接圈,一个C口镜头可以接CS口的相机
    2、CS型镜头
         CS型镜头可以直接接在CS口的相机上,但是即CS mount镜头不能与C mount相机一起使用。
    3、U型镜头
         U型镜头为一种可变焦距的镜头,其法兰焦距为47.526mm或1.7913in,安装罗纹为M42×1。主要设计作35mm照片应用,可用于任何长度小于 1.25in(38.1mm)的列阵。

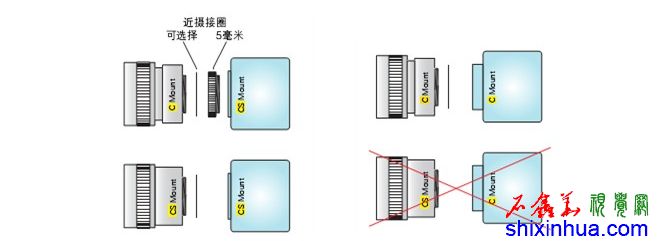

         在数字图像处理领域,有一套含有两种接口规格(C mount和CS mount)的标准镜头装配。由此产生了四种组合方式,如下图所示。其中之一不匹配:即CS mount镜头不能与C mount相机一起使用。

    * X# `. I0 w/ E% }. Z
    ' |+ a  R" n, r1 C; V( k
    - ^  Y; f! R2 F+ Q
    " d; T! r# X4 ]5 F
    获取更多机器视觉技术资料及相关产品信息,敬请登录石鑫华视觉网http://shixinhua.com
