    边缘视觉检测
    边缘检测在机器视觉图像处理行业里是比较常见的一种应用。很多产品都需要检测边缘。得到边缘后,可以用于作为参考基准、定位、测量尺寸等。而这些测试测量的前提,则是被测边缘有比较好的对比度:

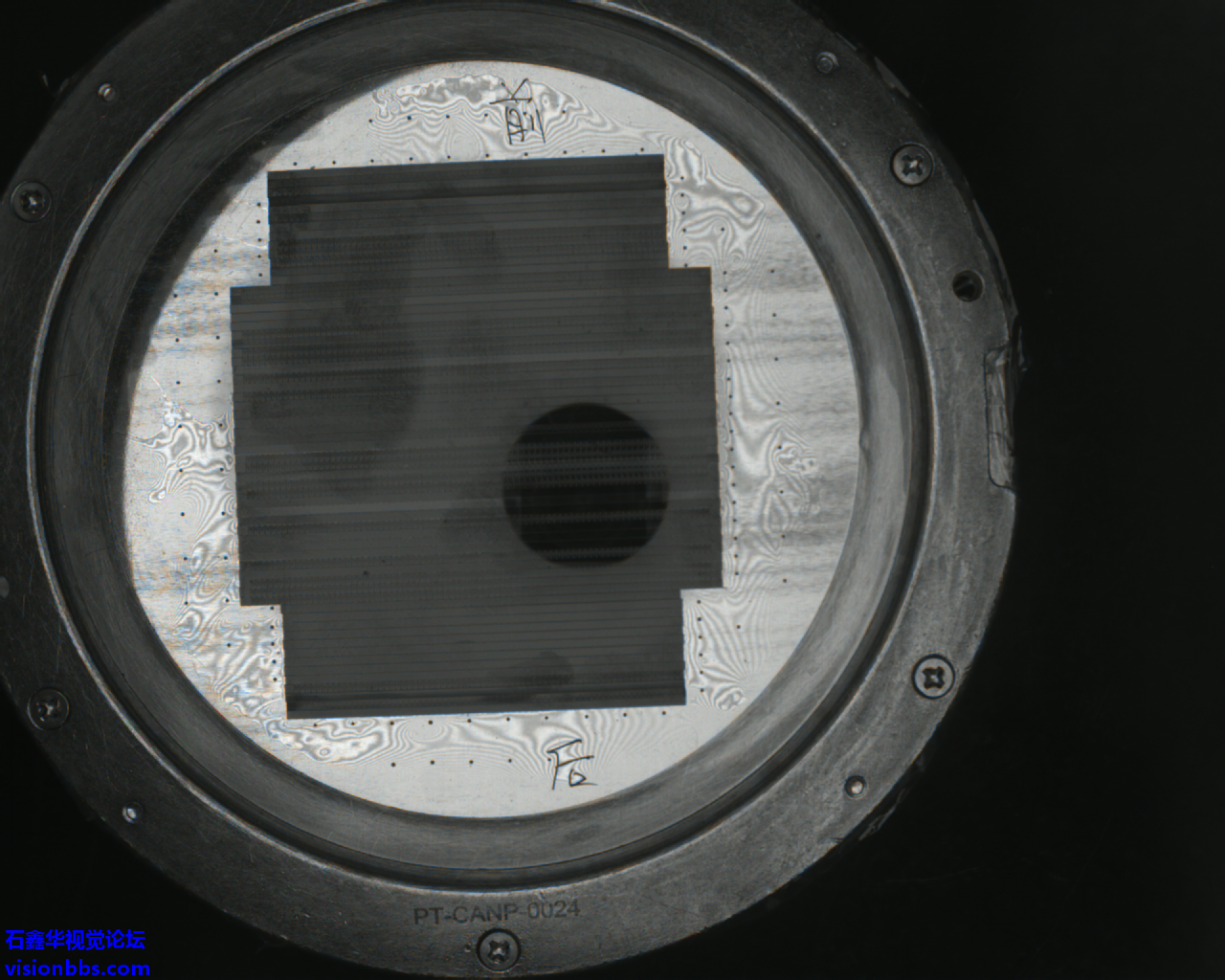

    视觉边缘检测

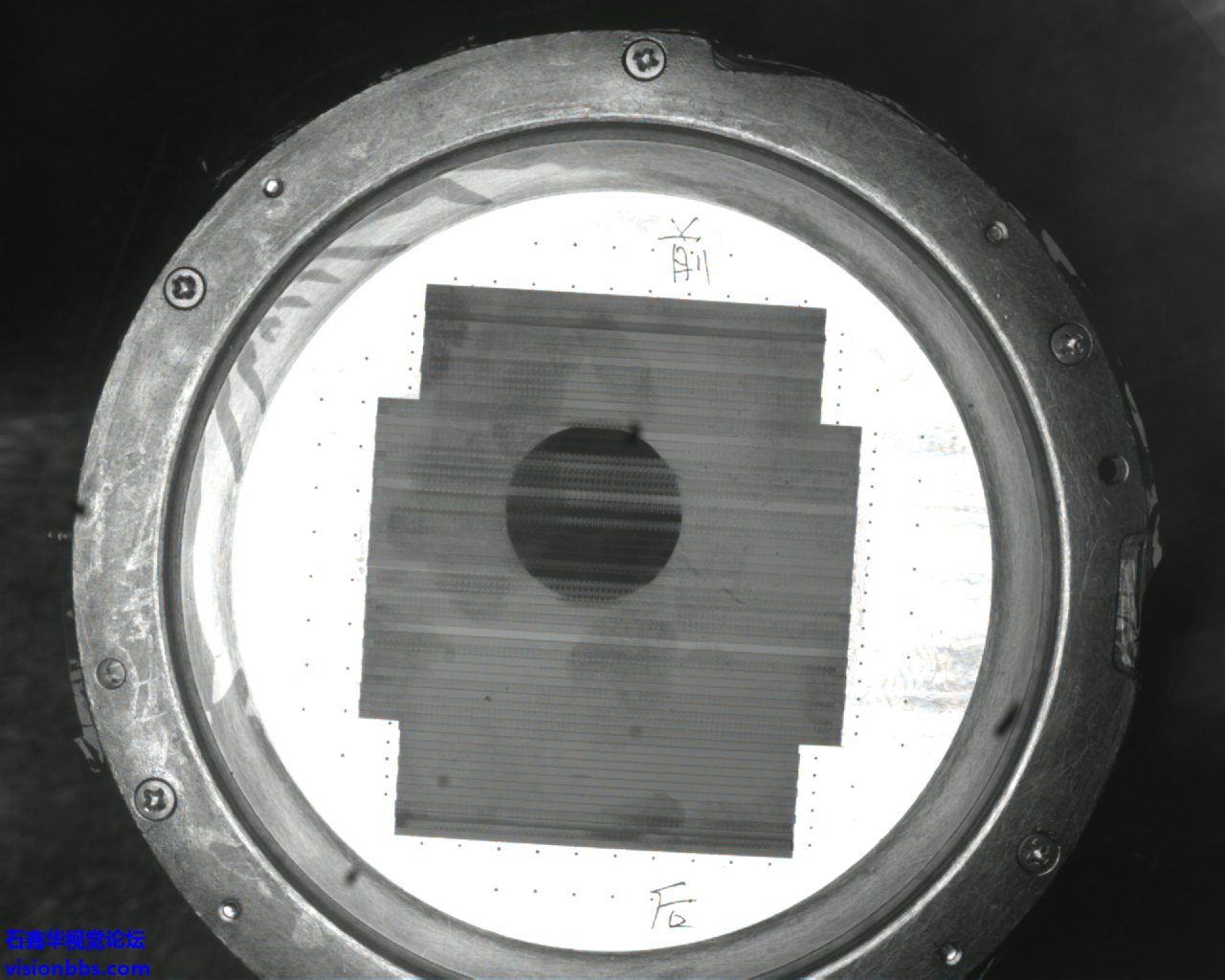

    视觉边缘检测

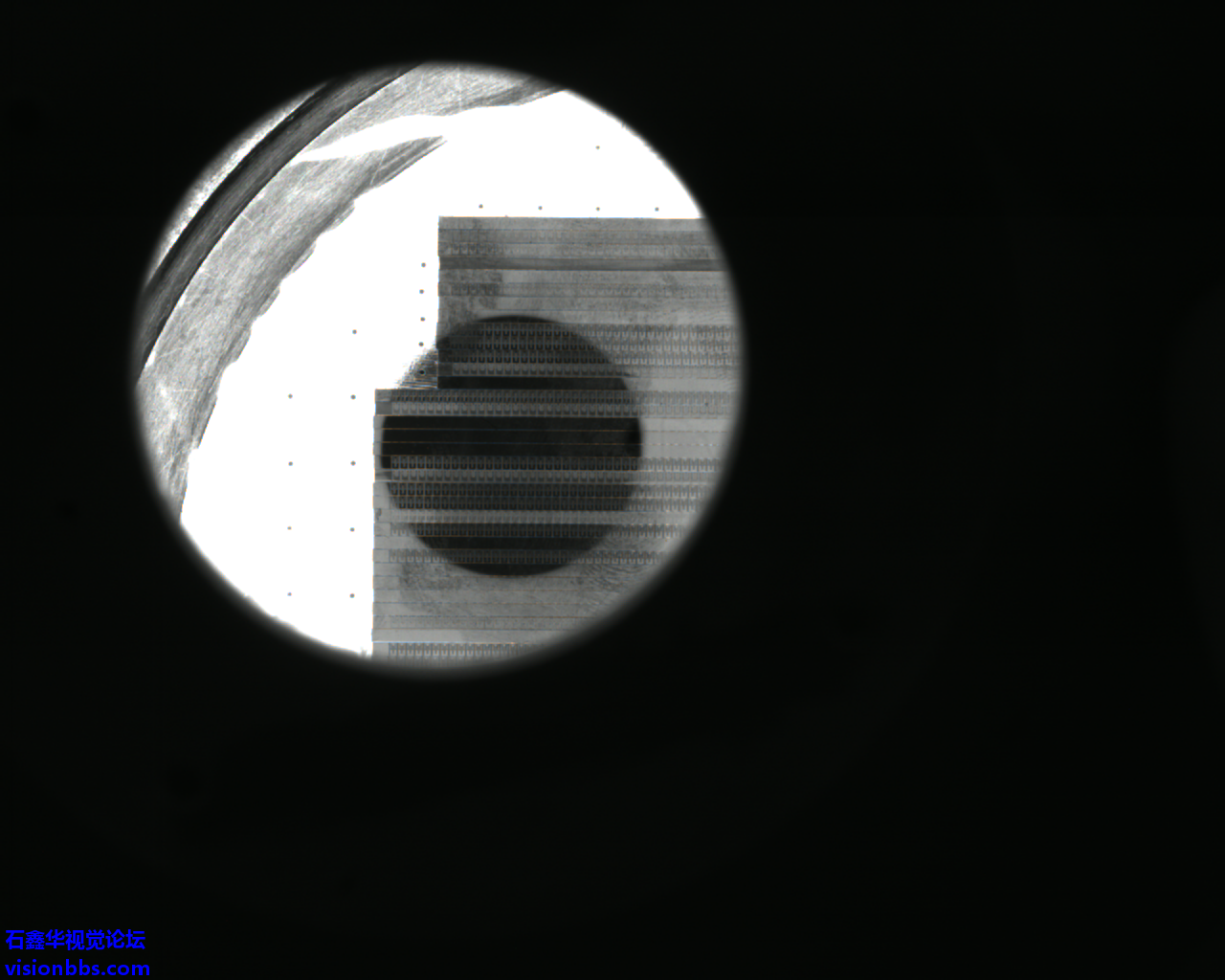

    视觉检测边缘
    机器视觉光源
    边缘检测使用的机器视觉光源,需要根据测量对象和背景来考虑。因为边缘是需要得到对比度的,都是前景和背景之间的对比,所以能将边缘位置的对比度表现的越强越好。如果背景是白色的,前景是黑色的,那一般考虑使用同轴光源、圆顶光源等同角度的光源。这样将背景打亮,前景是黑的。当然,因为只需要考虑边缘,反过来,如果背景是黑色的,前景是白色的。那也同样可以使用高角度的照明方式。而如果边缘位置的对比度不高,而他们是有一些高低层次差别的,那么就可以考虑使用条形光源等使用掠射方法,将边缘表现的比较亮,而其他位置则表现的比较黑。具体使用多大尺寸的光源,需要看具体的产品。不过原理上都是通用的。

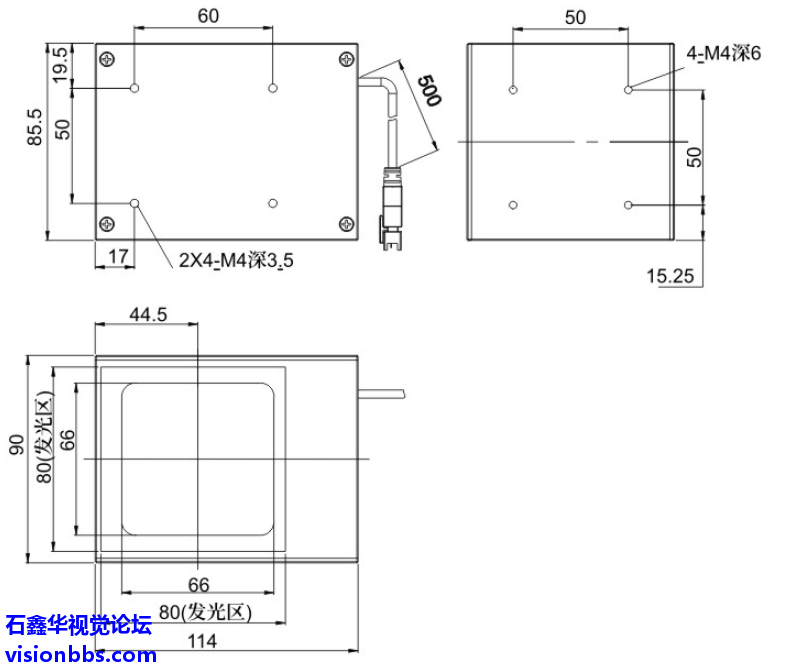

    SHI-COL80-W同轴光源

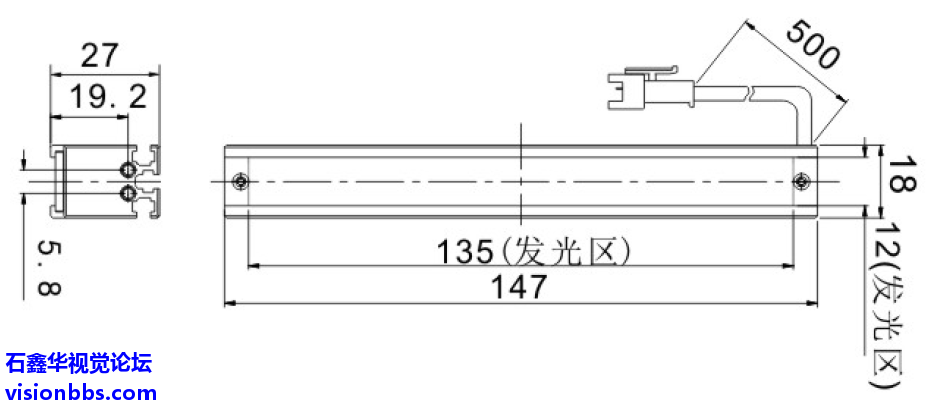

    SHI-BL14718-W条形光源
    光源控制器
    需要看具体使用的光源大小和数量。如果只是使用一个比较小的同轴光源或条形光源,那么常规的2路模拟控制器就可以了。如果使用的光源很大,那就需要考虑功率大的光源控制器。数量比较多时,则需要使用多通道的光源控制器。功率大、数量多时,可能还需要多台控制器。

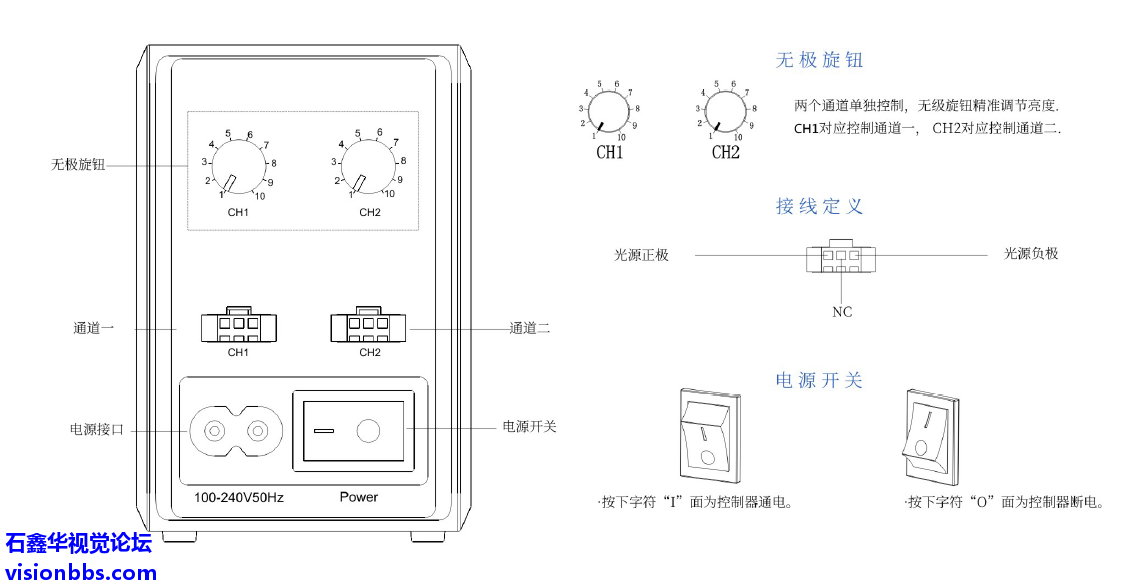

    SHI-APSM-2424-2CH

    工业相机
    工业相机选择,也是需要看具体测量产品的尺寸,以及需要达到的测量精度。小产品测量精度不高,130万像素的相机就可以了。从实际经验来看,一般的产品500万像素~2000万像素基本上可以兼容。而有些产品大的,测量精度也高的,那么当前最高分辨率的相机,也无法实现。则需要考虑使用多台相机拼接了,这种处理起来就麻烦了。

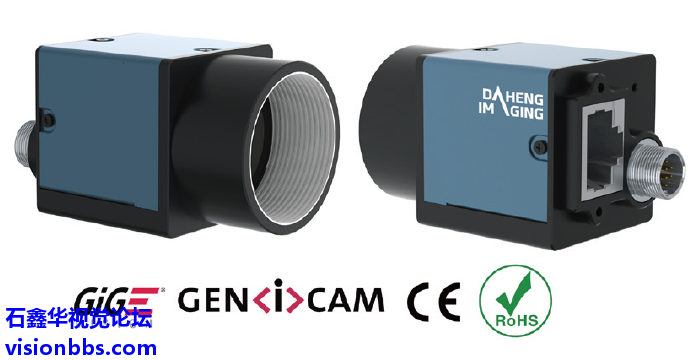

    MER2-503-23GM
    工业镜头
    工业镜头的选择,要先看一下项目具体做什么。如果是高精度的尺寸测量,优先考虑使用远心镜头,根据视野范围和相机芯片、工作距离来确定远心镜头的倍率和工作距离。而如果测量精度要求不高时,或者只是做一些有无判断等,则使用常规的FA镜头就可以了,成本比较低。

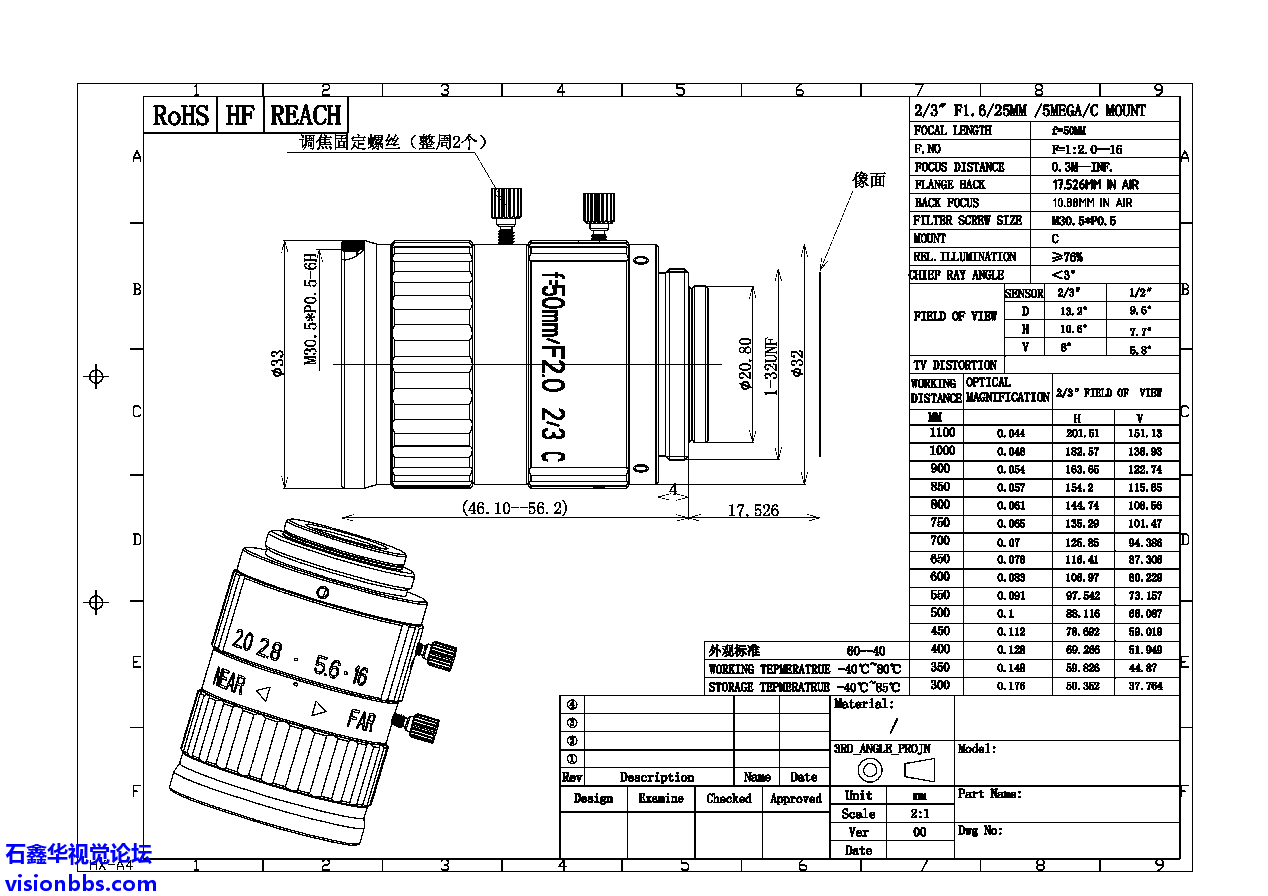

    ​SHI-C5020FFW
    图像处理算法
    找边的图像处理相对来说,比较简单,一般直接考虑使用查找直边、高级直边等。如果是尺寸测量等,还有卡尺、找圆等算法,不过这些算法,也都是基于边缘点,然后拟合得到线、圆后进行测量的。所以低层算法基本上都是查找边缘点,然后利用这些边缘点拟合得到直边、圆边等。再进一步做计算或判断,得到需要的数据。

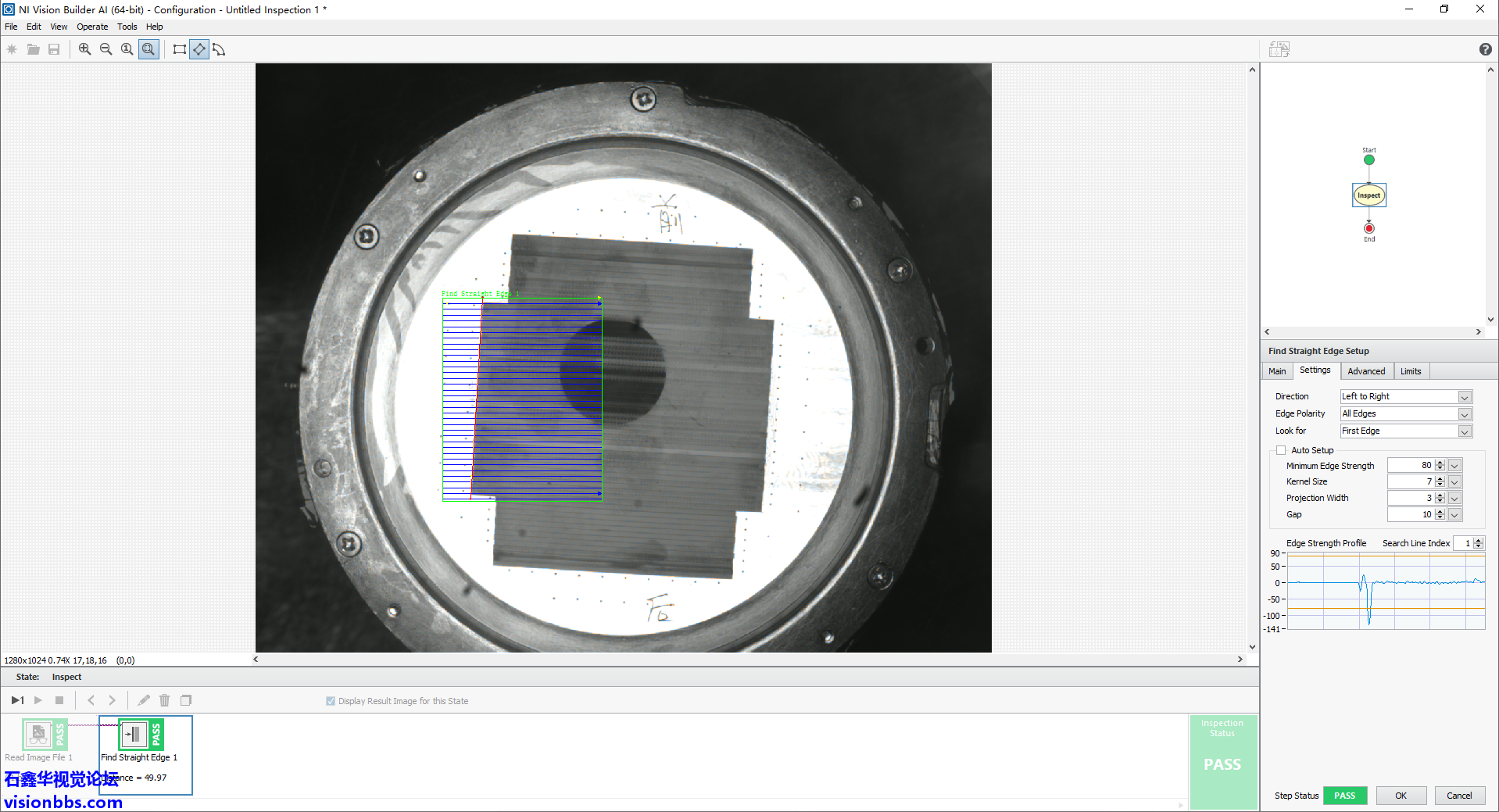

    查找直边

    机器视觉项目实现难度
    ★~★★★★★
    大部分的项目还是比较容易实现的,但是也有少部分的项目比较难落实。如非常大的产品测量精度要求高的。又或者边缘本身对比度不好,测量不稳定的。还有一些产品的边缘,本身就有很多毛刺,并不是非常理想的直边,这种情况,也很难稳定找到真实的直边,比较难稳定或测不准。
