    VE2S-501-23GC-P大恒图像金星二代千兆网彩色工业相机

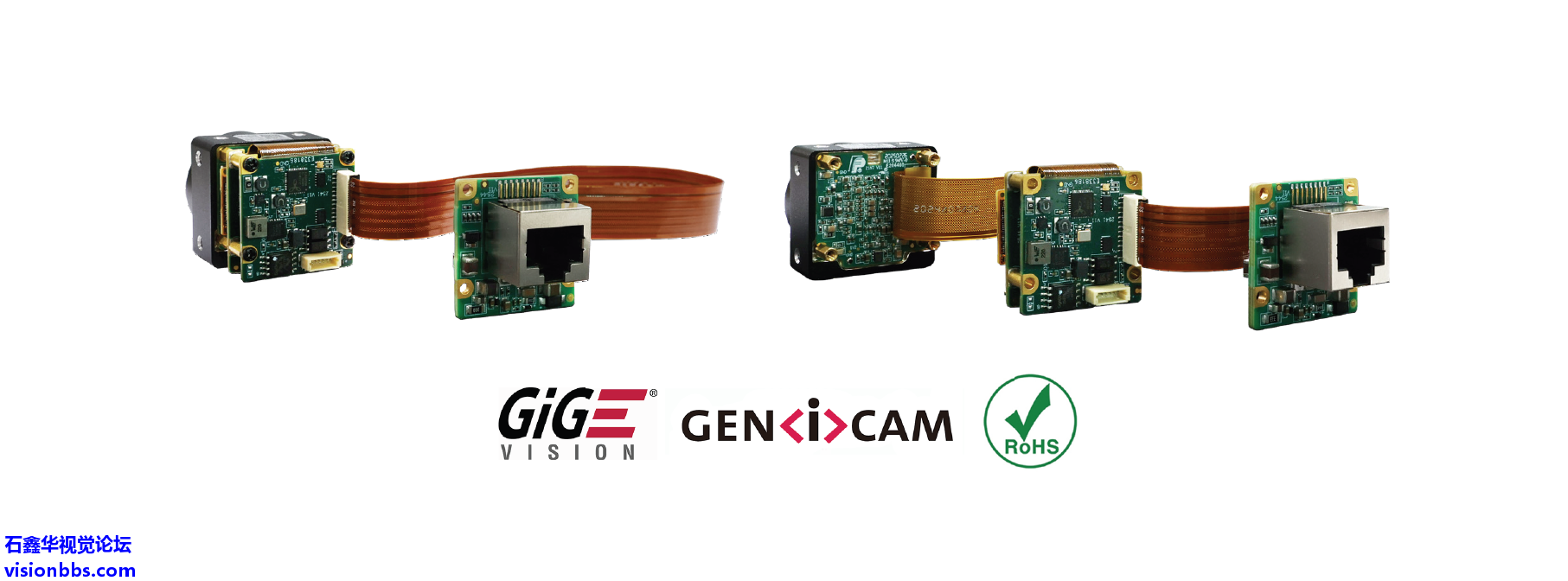

    金星二代Super系列GigE接口板级相机
    VE2S-501-23GC-P是大恒图像自主研发的金星二代增强版(VE2S-G)工业数字相机,相机采用机身+FPC软线+GigE转接板的设计,为嵌入式视觉应用提供了更大的灵活性,相机采用全局曝光的 SonyCMOS 感光芯片,具有性能出色、安装及使用方便等特点,是高可靠性、高性价比的工业数字相机产品。

    金星VE2S-G系列

    应用领域
    工业检测、医疗、科研、教育等领域。

    产品特点
    • Sensor 板和采集板间FPC 软排线线长:2.9cm / 15cm
    • 采集板和转接板间 FPC 软排线线长:20cm,可定制
    • 支持 Gamma、黑电平、查找表、参数组、计数器功能
    • 彩色相机支持环境光源预设、颜色转换、饱和度功能
    • 黑白相机支持像素抽样、Binning、数字移位功能
    • 取消参数范围限制,可扩大曝光、增益、白平衡等参数的范围值
    • 提供 16KB 用户数据区,保存算法系数、参数配置等

    规格参数
    型号
    VE2S-501-23GC-P
    VE2S-501-23GM-P
    品牌
    大恒图像
    分辨率
    2448×2048
    帧率(fps)
    22.23
    传感器厂商
    Sony
    传感器
    2/3" Global shutter CMOS
    像元尺寸
    3.45μm
    模数转换精度
    12 bit
    像素深度
    8 bit,12 bit
    数据接口
    GigE PoE
    镜头接口
    C
    光谱
    彩色
    黑白
    图像数据格式
    Bayer RG8/Bayer RG12
    Mono8/Mono12
    信噪比
    40.55 dB
    40.32 dB
    曝光时间
    极小:1μs ~ 100μs,实际步长:1μs;标准:20μs ~ 1s,实际步长:1 行周期
    增益
    0dB ~ 24dB;默认值0dB,步长0.1dB
    Binning
    不支持
    FPGA:1×1,1×2,2×1,2×2
    像素抽样同
    Sensor:1×1,2×2
    同步方式
    外触发,软触发
    工作方式
    单帧采集,连续采集,软触发采集,外触发采集
    镜像翻转
    水平镜像,垂直镜像
    I/O接口
    1 路光耦隔离输入,1 路光耦隔离输出,1 路双向 GPIO
    供电要求
    12VDC-10% ~ 24VDC+10% 电源,支持 PoE 供电(兼容IEEE802.3af)
    功率
    2.53W @ 12VDC;2.93W  @ PoE
    工作温度
    0°C ~ +45°C
    存储温度
    -20°C ~ +70°C
    工作湿度
    10% ~ 80%
    机械尺寸
    31(W) × 29H) × 30.9(L) mm(不含 C 接口长度、航插长度)
    重量
    49 g
    认证及标准
    CE,RoHS,GigE Vision,GenICam
    软件
    支持 HALCON,MERLIC,VisionPro,LabVIEW 等第三方软件
    操作系统
    32bit / 64bit Windows,Linux,Mac OS

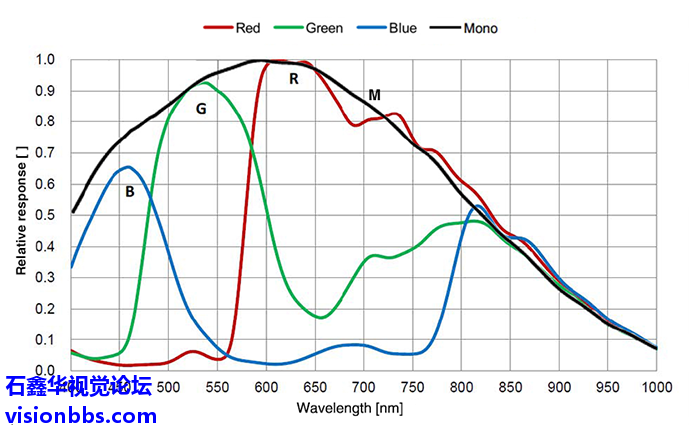

    光谱曲线

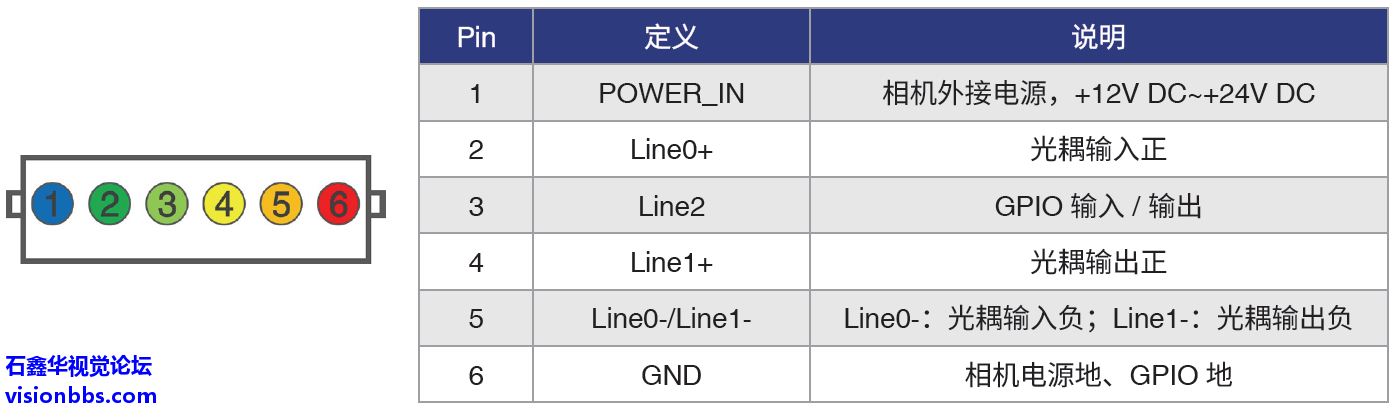

    IO接口

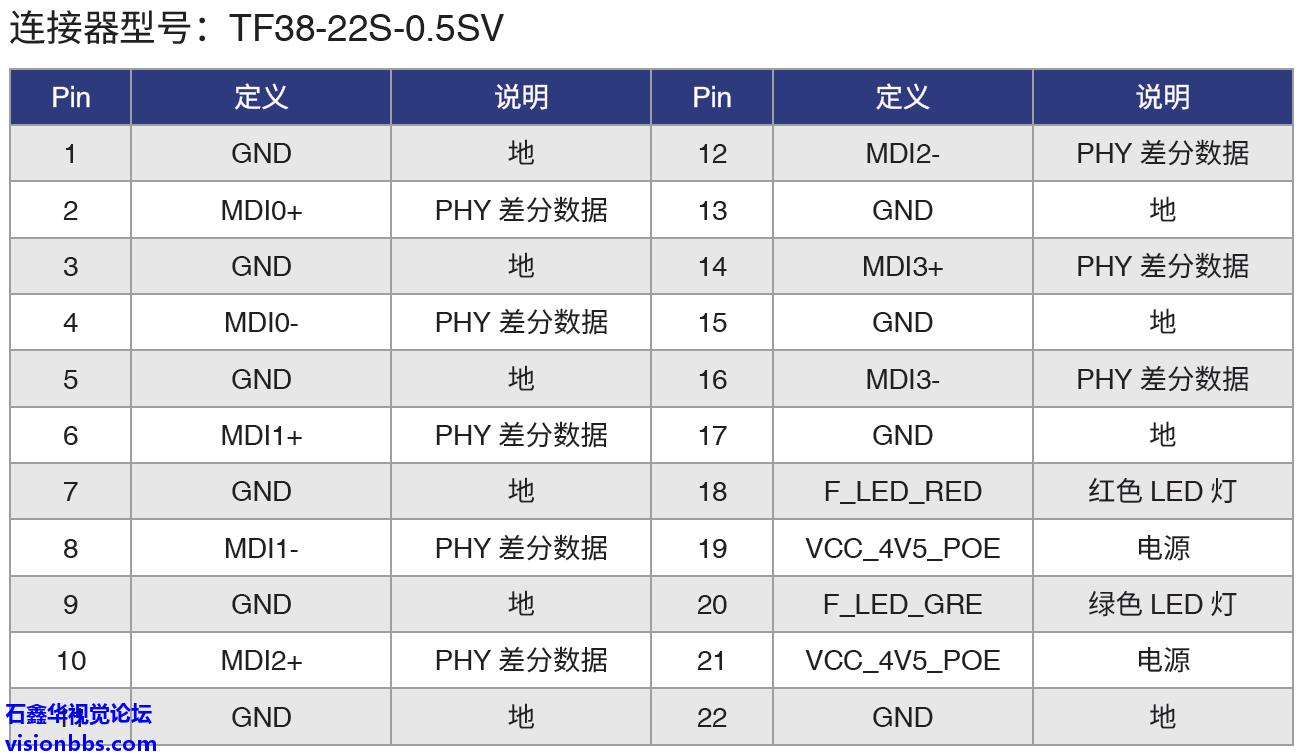

    FPC接口

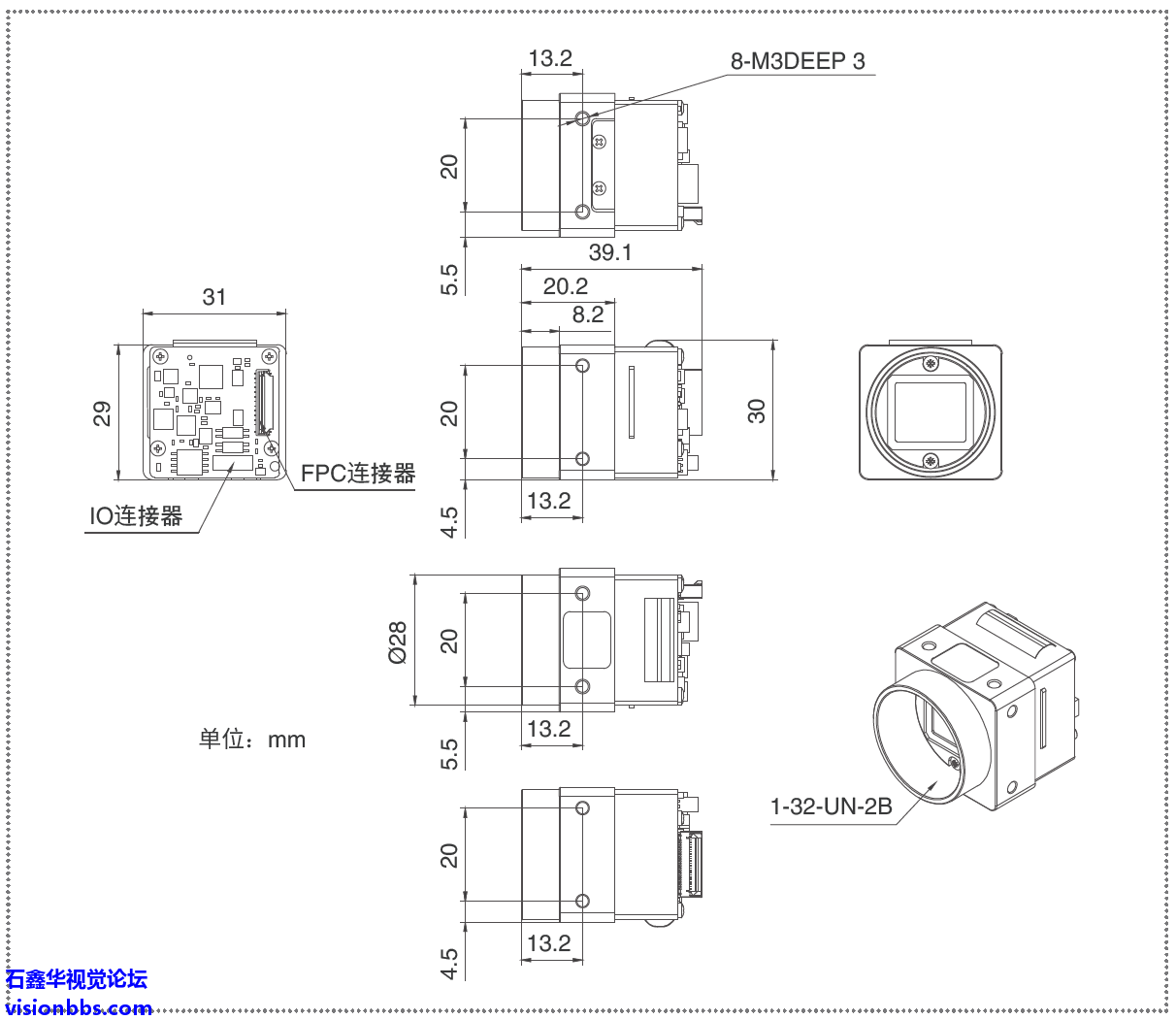

    机械尺寸

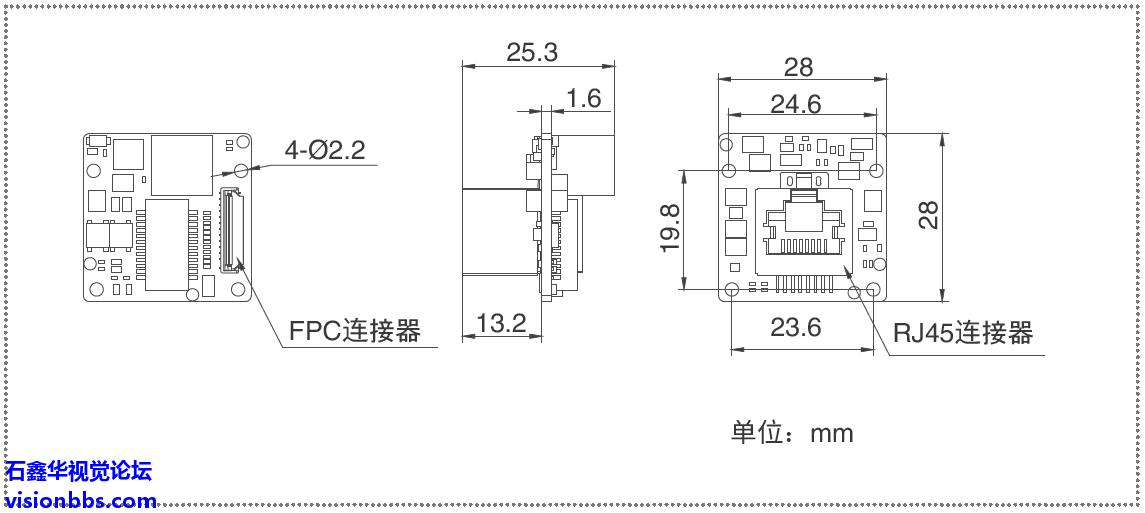

    转接板
    相机
