MER3-506-58G3C-P大恒图像水星2.5GigE彩色工业相机

水星三代 500 万像素 2.5GigE 接口面阵相机

MER3-506-58G3C-P相机采用全局曝光的Sony Pregius S 背照式 CMOS 感光芯片， 通过GigE数据接口进行图像数据的传输， 传输速度可达2.5Gbit/s，支持Power over Ethernet， 并集成I/O (GPIO) 接口，提供线缆锁紧装置， 能稳定工作在各种恶劣环境下，并且相机四面设有螺钉安装孔位，可以在不同结构下灵活安装， 是高可靠性的工业数字相机产品。


登录/注册后可看大图

水星MER3-G3-P系列工业相机

应用领域

工业检测、轨道交通、科研、3D重构等领域。

功能特性

■    -AF 型号支持自动对焦功能

■    序列控制功能支持多组功能参数配置

■    两种触发类型：帧开始（Frame Start）/ 帧高速连拍开始（Frame Burst Start）

■    两种曝光模式：标准曝光模式 / 极小曝光模式

■    Gamma、像素抽样、数字移位、黑电平

■    查找表、参数组、计数器和定时器功能

■    支持 Burst 采集、电平控制曝光功能

■    彩色相机支持环境光源预设、颜色转换、饱和度功能

■    取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值

■    提供 512K用户数据区，保存算法系数、参数配置等

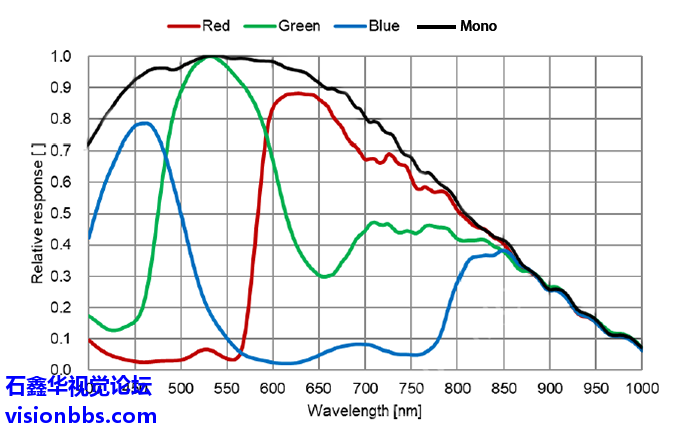

光谱曲线

规格参数

型号	MER3-506-58G3C-P(-AF)	MER3-506-58G3M-P(-AF)
光谱	彩色	黑白
像素格式	Bayer RG8 / Bayer RG12 / RGB8 / BGR8 / Mono8	Mono8 / Mono12
信噪比	39.85 dB	39.82 dB
品牌	大恒图像
分辨率	2448(H) × 2048(V)
传感器	Sony 1/1.8" IMX547 Global shutter CMOS
像元尺寸	2.74μm × 2.74μm
帧率	56.04fps @ 2448 × 2048，可以调整包长到 8164 并且预留带宽到  5，帧率达到 58.60fps   突发采集高速模式下，采集帧率可达82.05fps
模数转换精度	12 bit
像素深度	8 bit， 12 bit
曝光时间	极小：1μs ~ 100μs，实际步长：1μs 标准：20μs ~ 1s，实际步长：1 行周期
增益	0dB ~ 16dB；默认值0dB，步长0.1dB
Binning	Sensor：1×1，2×2（仅黑白型号支持）
像素抽样	Sensor：1×1，2×2
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入， 2 路双向  GPIO
数据接口	2.5GigE
供电要求	PoE（Power over Ethernet，兼容 IEEE802.3af）或12VDC-10% ~ 24VDC+10% 电源
额定功率	< 5.5 W @ 12 V / PoE
工作温度	0° C ~ +50° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C
机械尺寸	29(W) ×29(H) × 50.6(L) mm（不含镜头接口和连接件）
重量	69 g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Mac OS
认证及标准	CE，RoHS，FCC，ICES，UKCA，GigE  Vision®，GenICam®

IO接口


登录/注册后可看大图

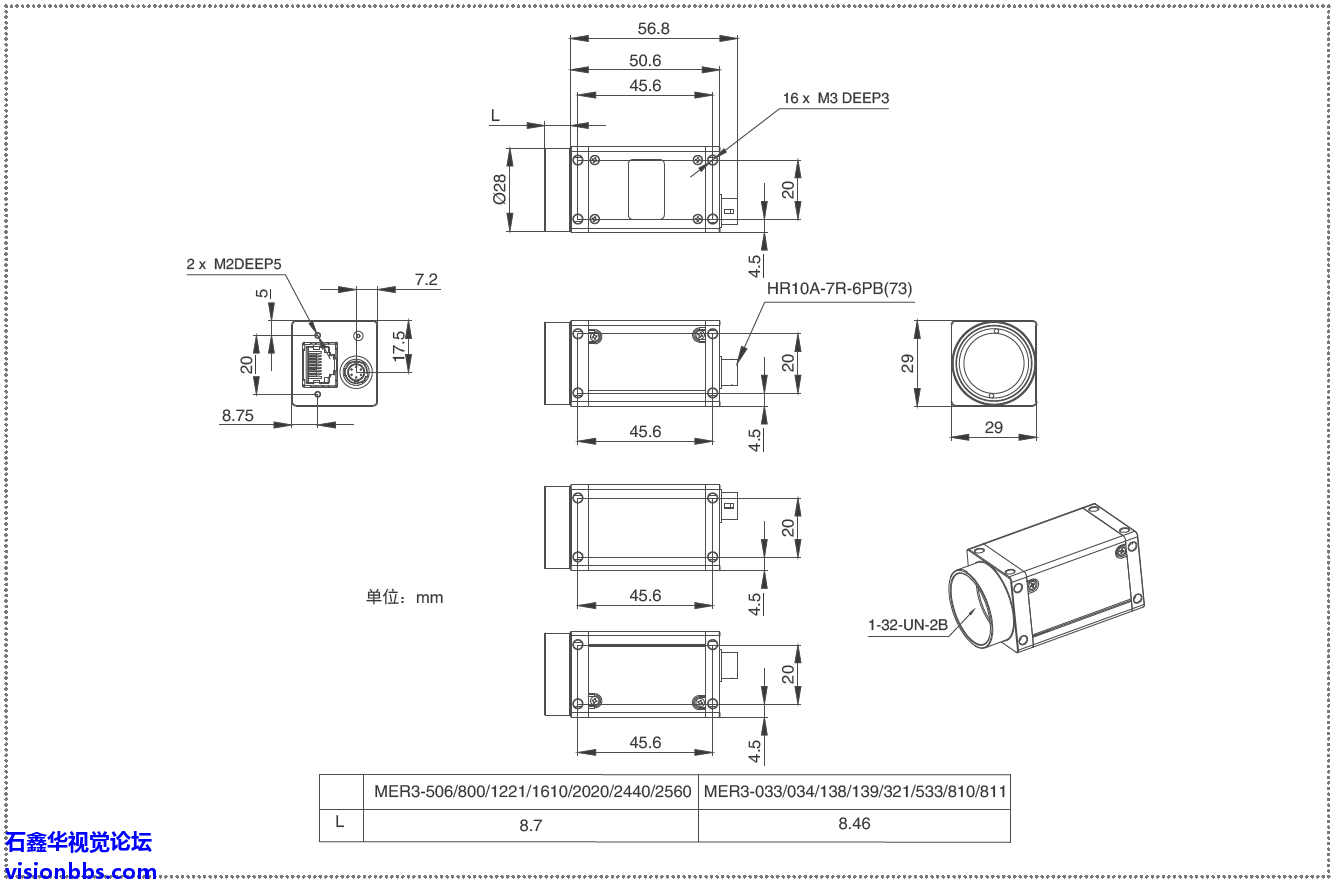

机械尺寸
