MER3-514-235X2M大恒图像水星CXP2.0黑白工业相机

水星三代 500 万像素 CXP2.0 接口高速面阵相机

MER3-514-235X2M相机是水星三代系列CXP2.0接口高分辨率小体积工业数字相机，具有高图像质量、低噪声、极低功耗等特点，采用全局曝光的 CMOS 感光芯片，最大传输速率可达12.5Gbit/s，支持PoCXP供电，能稳定工作在各种恶劣环境下，是高可靠性、高传输速度、高图像质量的工业数字相机产品。


登录/注册后可看大图

水星MER3-G3-P系列工业相机

应用领域

新能源检测、PCB 检测、装配验证以及消费电子等领域。

功能特性

■    支持静态坏点校正功能，可以校正 sensor 缺陷点，缺陷点坐标可以自由增加或者删减

■    序列控制功能支持曝光、增益等参数配置

■    彩色相机支持环境光源预设、颜色转换、饱和度功能

■    支持 Gamma，优化采集图像的亮度

■    自动黑电平、查找表、参数组、计数器和定时器功能

■    支持大恒图像以及第三方图像采集卡

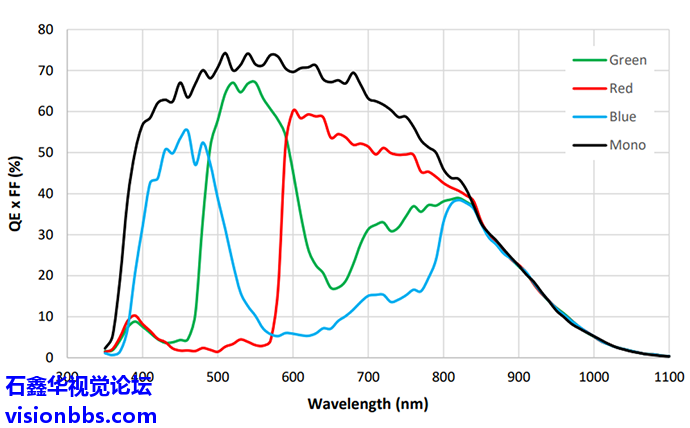

光谱曲线


登录/注册后可看大图

规格参数

型号	MER3-514-235X2C	MER3-514-235X2M
光谱	彩色	黑白
像素格式	Bayer GB8 / Bayer GB10 / Bayer GB12	Mono8 / Mono10 / Mono12
信噪比	39.3 dB	39.3 dB
品牌	大恒图像
分辨率	2448(H) × 2048(V)
传感器	10.86mm 定制 Global shutter CMOS
像元尺寸	3.4μm × 3.4μm
帧率	235.5 fps
模数转换精度	10 bit，12 bit
像素深度	8 bit， 10 bit，12  bit
曝光时间	6μs ~ 1s，实际步长：1μs
增益	数字增益：0dB ~ 16dB；默认值0dB，步长0.1dB   模拟增益：10bit：1×~2.02×；12bit：1×~6.47×；默认值1×
Binning	不支持
像素抽样	水平 FPGA，垂直Sensor：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集，CXP触发采集
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入， 2 路双向  GPIO
数据接口	CXP-12 × 1(HDBNC)
供电要求	PoCXP供电
额定功率	3.6 W @ PoCXP
工作温度	0° C ~ +45° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C
机械尺寸	29(W) × 29(H) × 34(L) mm（不含 C接口长度、航插长度）
重量	60 g
软件	支持大恒图像采集卡以及第三方图像采集卡配套软件
操作系统	Win7 / Win8 / Win10 / Win11
认证及标准	CE，RoHS，FCC，ICES，UKCA，CoaXPress2.0，GenICam

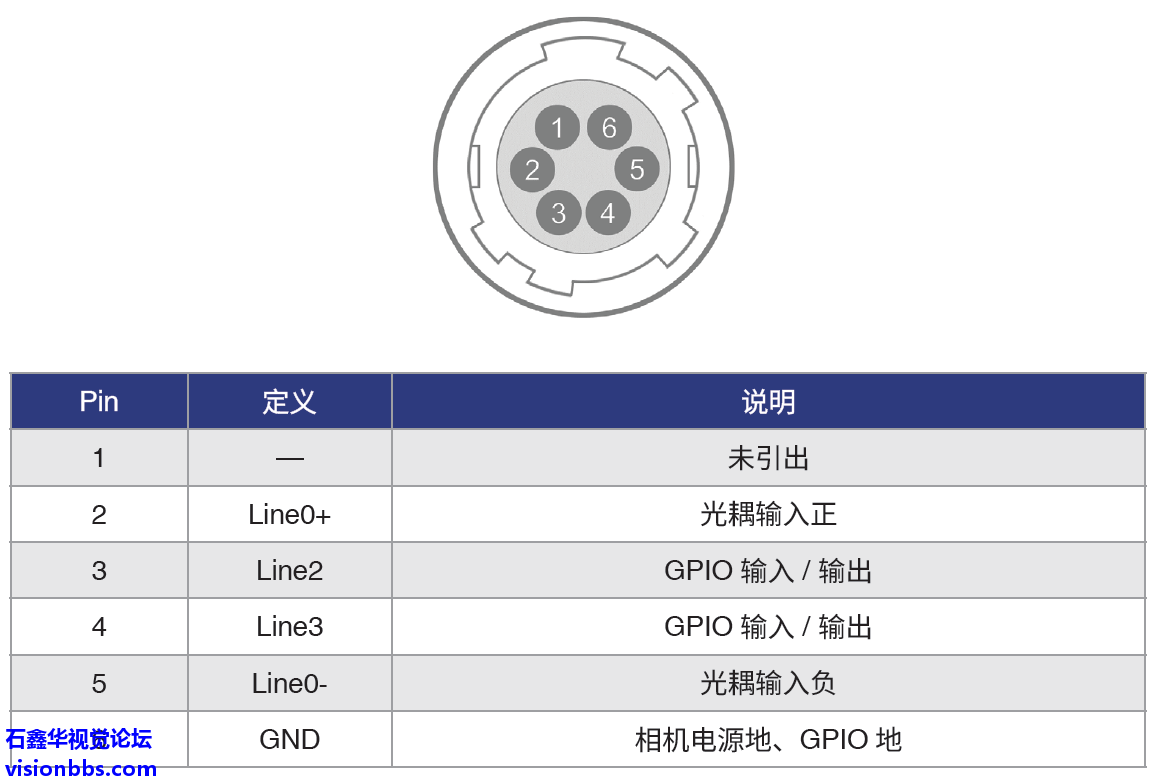

IO接口


登录/注册后可看大图

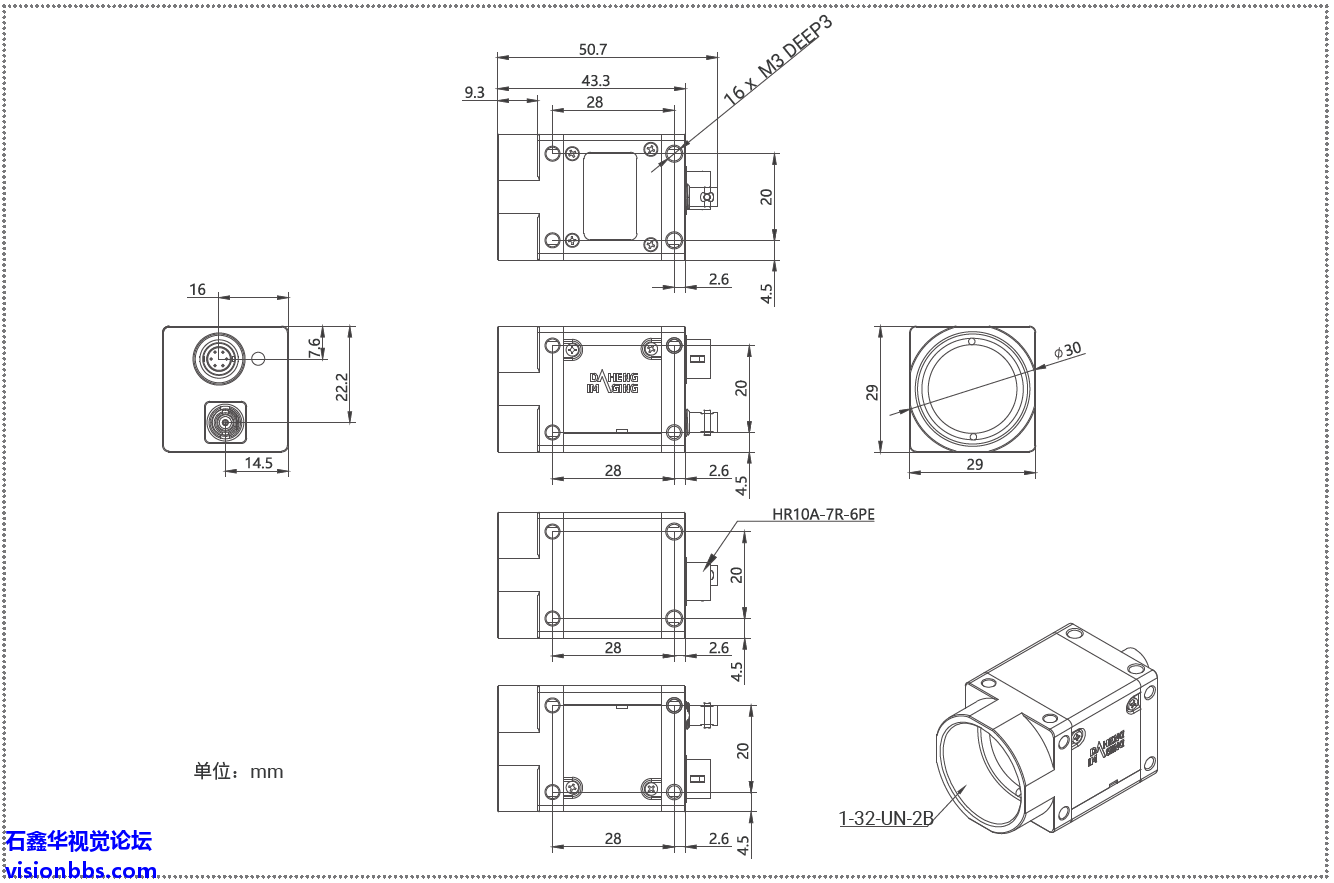

机械尺寸


登录/注册后可看大图
