大恒图像水星三代MER3-X2系列USB3.2接口工业相机
水星三代MER3-X2系列

水星三代系列CXP2.0接口高分辨率小体积工业数字相机，具有高图像质量、低噪声、极低功耗等特点，通过CXP2.0数据接口进行图像数据的高速传输，最大传输速率可达12.5Gbit/s，支持PoCXP供电，能稳定工作在各种恶劣环境下，是高可靠性、高传输速度、高图像质量的工业数字相机产品，适用于需要高速高帧率、低延迟的应用领域。

水星MER3-X2系列

水星MER3-X2系列

水星MER3-X2系列

水星MER3-X2系列

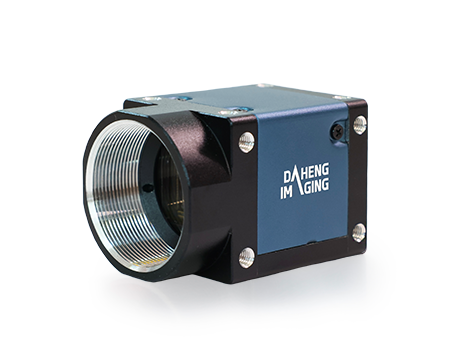

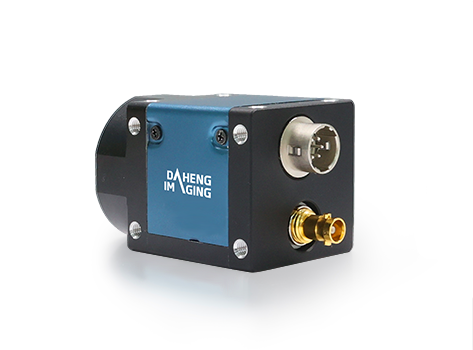

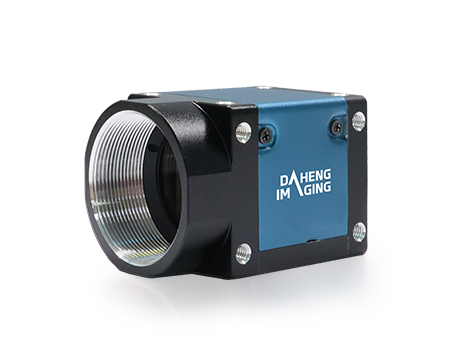

水星三代（MERCURY3）CoaXPress系列数字相机是由大恒图像自主研发的新系列产品，多种分辨率、帧率的相机型号可供选择，具有图像质量清晰、超低功耗、体积极小、传输速度快、传输稳定性高的特点。

水星三代CoaXPress 系列数字相机通过CoaXPress 数据接口进行图像数据的传输，能稳定工作在各种恶劣环境下，是高可靠性、高传输速度、高图像质量的工业数字相机产品，适用于新能源检测、PCB 检测、装配验证以及消费电子等对图像传输速度及稳定性要求严格、相机尺寸有使用限制的领域。。

	高速传输，稳定性高       CoaXPress 2.0 数据接口，单通道传输速度可达12.5Gbit/s
	轻巧牢固，结构紧凑       29mm×29mm 紧凑截面，四面螺钉孔位方便安装
	更低功耗，更高可靠       兼具高速传输与低功耗的优质解决方案
	低噪声，优质成像    支持静态坏点校正，自由增删Sensor缺陷点
	功能丰富，图像质量更佳       支持序列、环境光源预设、Gamma 等功能，优化图像质量
	典型应用领域       SMT、半导体等高速、高帧率、低延迟领域表现出色

适配北极星 CoaxPress 图像采集卡

MER3 CXP2.0 相机搭配POLS-CXP 图像采集卡，更好的发挥相机性能。采集卡基于PCIe Gen3 接口总线及 CXP2.0 协议，最多同时支持 4 通道连接，最大主机带宽 6700MB/s，实现高速图像采集与数据传输，丰富图像预处理功能，高可靠性、高性价比。

水星三代 CXP2.0 相机现已推出 SWIR 型号

MER3-X2-SWIR 系列SWIR相机搭载 Sony SenSWIR CMOS 传感器，支持 400nm~1700nm 宽光谱范围，体积小巧，简化系统成本，适用于晶圆检测、AOI检测、光斑检测、医疗检测等领域。

大恒图像科研级SWIR短波红外相机_工业相机_机器视觉硬件_LabVIEW视觉_图像处理系统教程-工业相机镜头LED光源控制器-LabVIEW-Vision-Halcon

http://visionbbs.com/thread-34142-1-1.html

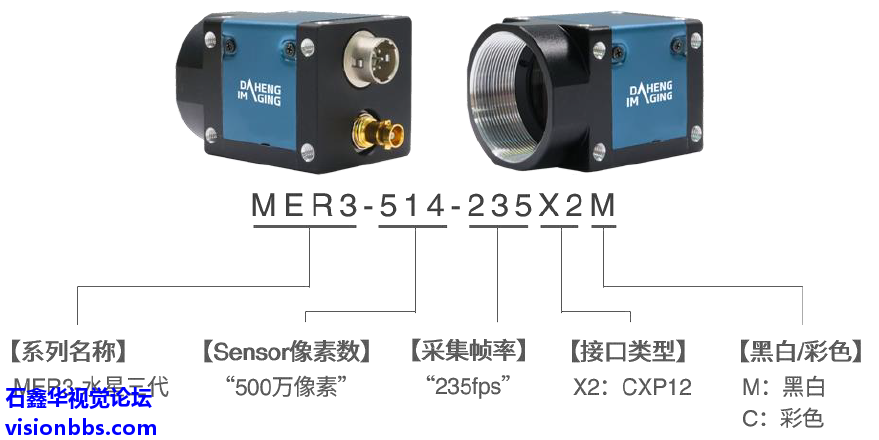

型号名称说明

水星三代USB3.2 接口数字相机的详细信息在下文功能/性能列表给出。每一个相机型号由其Sensor 最大分辨率、最大分辨率下最大帧率，以及Sensor 的彩色/黑白类型确定。

遵循的标准

相机遵循CoaXPress2.0 标准，可以配合当前主流厂商Matrox、Euresys、大恒图像的采集卡进行图像采集及控制。

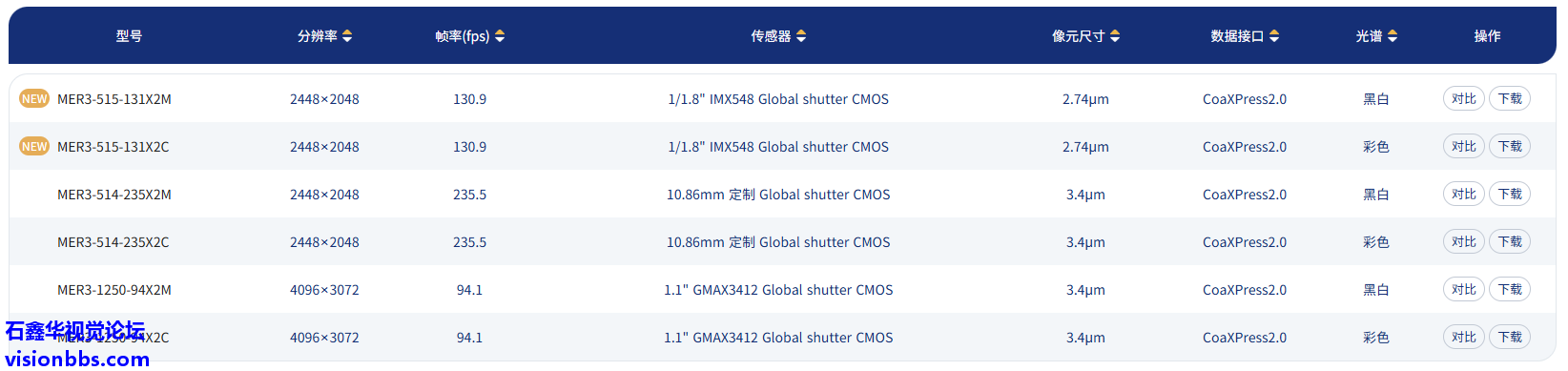

产品列表

型号	分辨率	帧率(fps)	图像传感器	像元尺寸	数据接口	光谱颜色
MER3-515-131X2C	2448×2048	130.9	1/1.8" IMX548 Global shutter CMOS	2.74μm	CoaXPress2.0	彩色
MER3-515-131X2M	2448×2048	130.9	1/1.8" IMX548 Global shutter CMOS	2.74μm	CoaXPress2.0	黑白
MER3-514-235X2C	2448×2048	235.5	10.86mm 定制 Global  shutter CMOS	3.4μm	CoaXPress2.0	彩色
MER3-514-235X2M	2448×2048	235.5	10.86mm 定制 Global  shutter CMOS	3.4μm	CoaXPress2.0	黑白
MER3-1250-94X2C	4096×3072	94.1	1.1" GMAX3412 Global shutter CMOS	3.4μm	CoaXPress2.0	彩色
MER3-1250-94X2M	4096×3072	94.1	1.1" GMAX3412 Global shutter CMOS	3.4μm	CoaXPress2.0	黑白
