[原创] Vision Builder for AI(VBAI)测量圆直径

[复制链接]
  • TA的每日心情

    9 小时前
  • 签到天数: 3146 天

    连续签到: 16 天

    [LV.Master]2000FPS

    发表于 2014-6-27 20:26:24 | 显示全部楼层 |阅读模式 来自:广东省东莞市 移动

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x

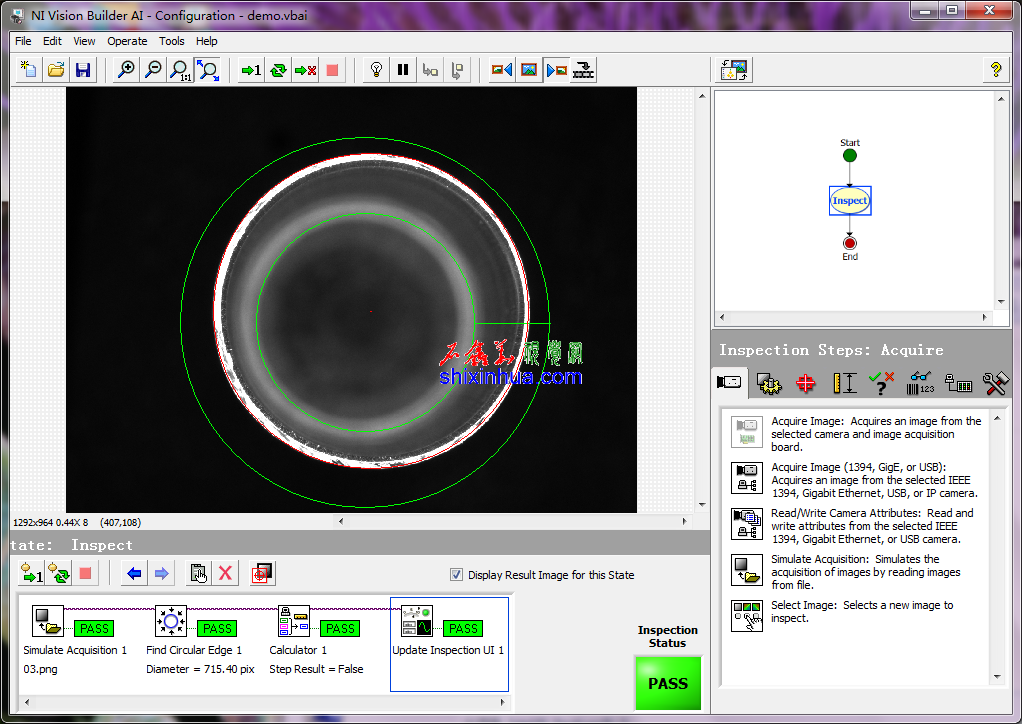

    Vision Builder for AI(VBAI)测量圆直径演示

    Vision Builder for AI(VBAI)测量圆直径演示

    Vision Builder for AI(VBAI)测量圆直径是很容易的一件事。如上图只需要使用一个找圆函数Find Circular Edge,找到一个圆即可。判断标准,则可以在找圆函数中直接判断直径和偏差,也可以在后面的计算中进行判断半径、圆心位置等。

    当然找圆函数本身是只有一个环形ROI,并不能全屏寻找圆。因此如果环形在图像中比较小,位置又不固定,则需要先定位,如通过模式匹配、粒子分析等,先找到一个大概的特征点,再建立坐标系,然后再在找圆函数中设置参考坐标系即可。
    VBAI找圆2013.vbai (58.08 KB, 下载次数: 36)
    回复

    使用道具 举报

  • TA的每日心情
    开心
    2017-8-15 14:23
  • 签到天数: 5 天

    连续签到: 1 天

    [LV.2]200FPS

    发表于 2014-9-16 22:03:32 | 显示全部楼层 来自:江苏省苏州市常熟市 移动
    http://shixinhua.com工业相机、工业镜头、机器视觉光源、光源控制器、采集卡、图像处理、系统集成一站式服务。
    回复 支持 反对
