    圆直径与变形测量系统
    % G$ t- H8 V; L0 r, K6 j
    , Z5 G# H2 M1 ], t8 A; P6 y) Y9 Q
    + g5 H8 G7 H& ]$ @4 k

      @" X. g( Y3 G圆直径与变形测量系统

    1 R/ Q2 ?$ @' \* C# A

    本系统可以测量圆的直径与圆外形的变形。图像处理速度可以达到7次/秒。测量精度与选择使用的工业相机分辨率有关系。半径规格、变形误差规格用户可设置。本检测程序是基于LabVIEW通用图像处理平台框架开发的,基于LabVIEW 2013版与NI VDM 2013版。9 C/ y! O+ R; ^1 @
    ( Y+ @& q3 w7 h4 p3 Y" ^+ d

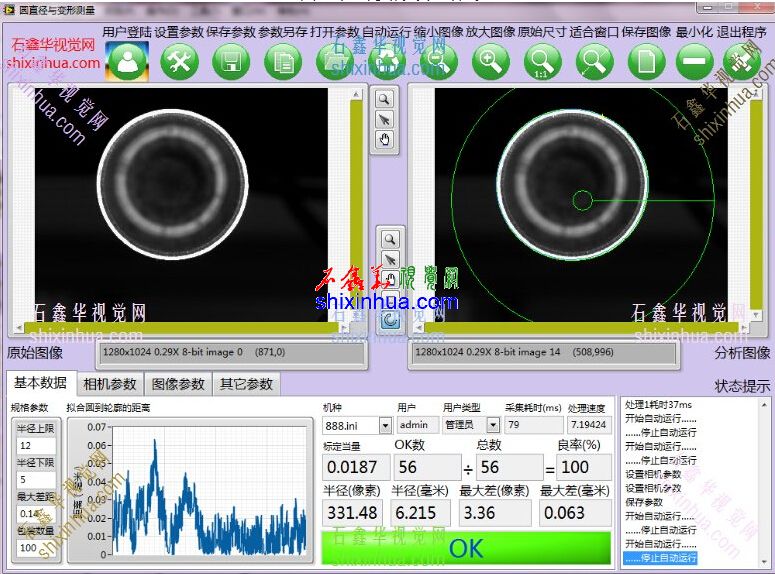

    上图为基本数据,其中包含了规格参数、拟合圆到轮廓的距离剖面图、机种选择、用户与类型、采集耗时、处理速度、标定当量、OKNG计数、测量结(像素与毫米两种结果)。


    1 ~% V4 g* n  {7 n$ _0 f( o% v3 E相机参数设置
    ' p* W  S/ v" [8 G/ E

    相机参数包含了如采集模式(连续采集、触发采集等)、曝光时间、处理结果显示等。

    ) f/ R- P) [+ O3 T# d% r7 q3 e
    图像参数设置
    4 ~/ T- c2 a. I8 z+ j' X

    图像参数则包含了检测区域、搜索方向、轮廓选择、曲线提取参数等,用于轮廓分析的参数。


    4 t% S% T' u1 F其它参数设置
    ! Q) X1 U6 w( \0 |' M, @+ i

    其它参数里,则包含了是否存在图像、图像保存路径、是否保存数据、串口IO卡对应的串口号、输出的信号的脉冲宽度、标定参数的设置等。


    4 j; b2 ~$ ^% R# _# GNG产品测量

      x$ \- u1 z9 R7 F7 S6 C7 p! W
    + [  C. k" J  m! i2 F' I& h* k
    NG产品测量细节

    ! T% t7 q# t0 ^( V# F% H; x# y2 [' ^' M

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
