为啥总是差一个像素，这个是显示的问题吗？

shoiv

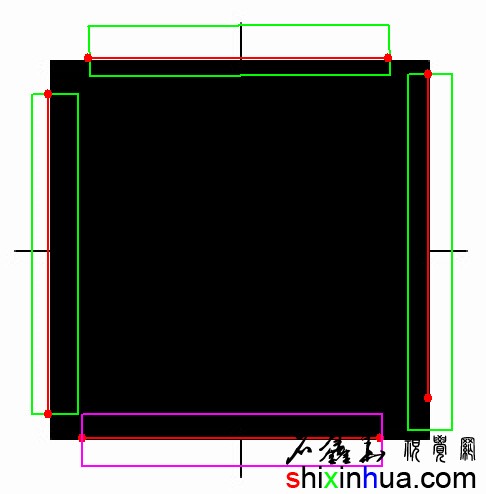

左边少了一点，右边多了一点，上边少了一点，下边多了一点，这个是显示的问题还是我操作的问题？

石鑫华视觉

这么标准的图像，应该不会有这样的现象吧？什么软件呀？

shoiv

石鑫华视觉 发表于 2013-2-25 17:46


登录/注册后可看大图

这么标准的图像，应该不会有这样的现象吧？什么软件呀？

VBAI，图像是用画图软件画的。

石鑫华视觉

shoiv 发表于 2013-2-26 07:50


登录/注册后可看大图

VBAI，图像是用画图软件画的。

嗯。我也发现了有这样的问题。但是经验证，只能归结为显示问题。下面的图一，放大倍数4X，有间距，图二放大倍数为5X无间距。再试其它放大倍数，也有些有间距，有些没间距。但是你可以看找到的直边的坐标点，肯定是正确的。我的下面的这个图也是标准图，边缘Y就是75与76上，所以找到的结果是正确的。OVERLAY的线，不一定就是一个像素的。而且，你需要注意，标准图像找到的边缘点，是两个像素之间的中间点，即75.5。因此，如果你的放大倍数匹配好了，那就正好连着边缘一起显示了，如果匹配不好，那半个像素无法表示时，他就表示到上面一个像素去了或者 是下面一个像素去了。不用太计较这个东西。结果OK就行了。

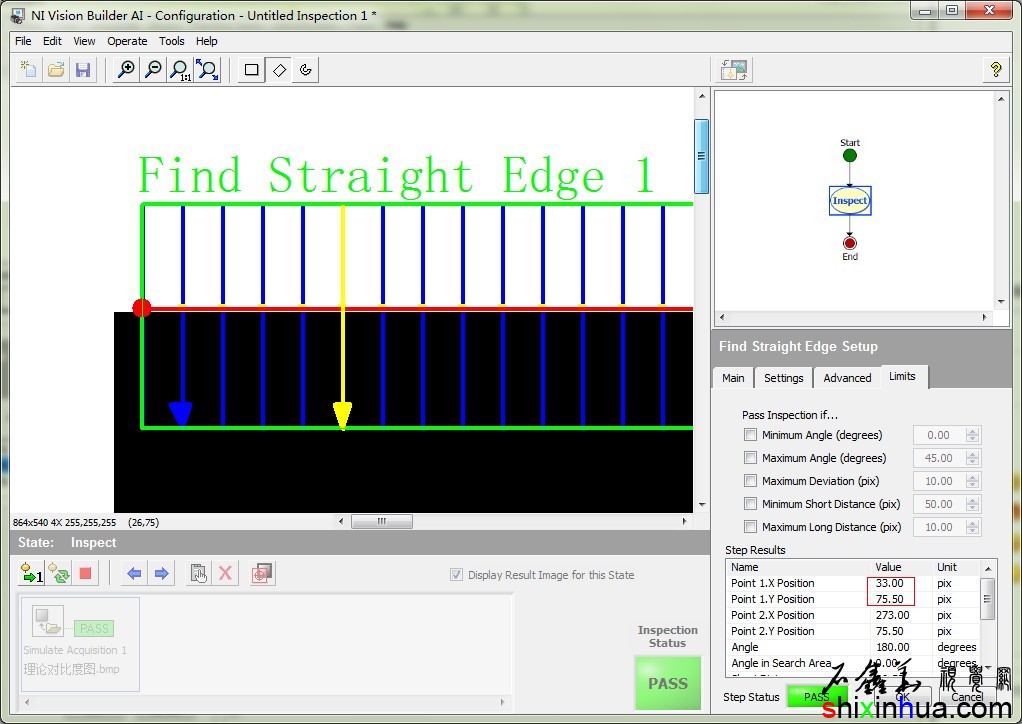

图一 有间距

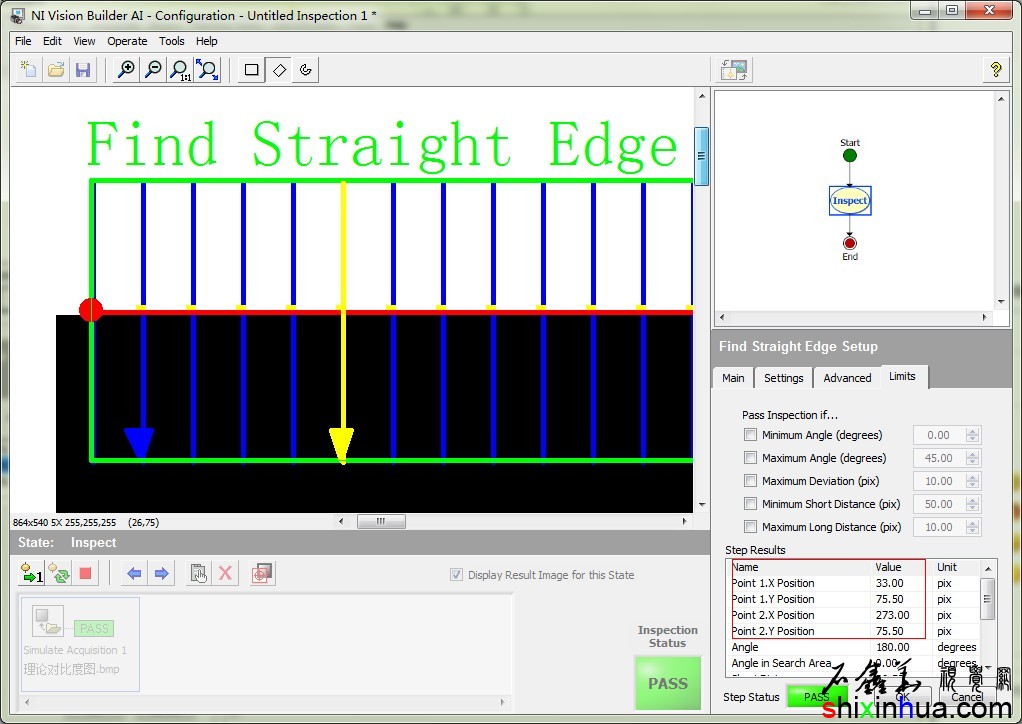

图二 无间距

yuyeling

学习了，好资料

Phyxwei

支持石鑫华视觉，支持机器视觉论坛！
