    LabVIEW视觉-引脚正位度与平整度测量



    LabVIEW VISION图像处理软件-引脚正位度与平整度测量



    机器视觉论坛-:引脚平整度与正位度测量,在连接器领域中是应用非常广泛的。最常见的就数USB引脚、HDMI引脚、读卡器引脚等引脚。

    概述
    引脚正位度是指引脚在水平方向上的位置正确性。如果引脚是水平排列的,则表现为两个引脚之间的距离。引脚的平整度是指引脚在垂直方向上的位置正确性。如果引脚是水平排列的,则表现为每个引脚与基准线的偏移量。这里的基准线,可以在视野中的固定参考线为基准,如一些产品可能还会一个外壳,可以考虑以外壳为基准;如果夹具尺寸比较理想,也可以以夹具上的线为基准;当然,还可以以各个引脚的中心点拟合一条直线为基准线,再求各个引脚中心到此拟合的直线的距离。本程序使用的是最后一种方法,使用引脚各自的中心点自拟合基准线。


    软件主要判断标准:水平距离,用于控制正位度。软件会测量每两个引脚之间的距离(这里以引脚的中心点为准。没有测量引脚与引脚之间的边距离,中心距离会大于最近两边的距离),然后来判断每个间距是否符合设置的规格要求。垂直距离,用于控制平整度,如果其中有某些点有较严重的变形,严重脱离了拟合的基准线,则也可以检测出来。另外还有一个判断标准就是引脚数量。这个直接判断视野内的引脚数量,如果大于或小于指定的数量,都认为是NG的产品。


    视觉硬件
    工业相机:大恒DH-HV5051UM-M,500万像素CMOS工业相机,USB2.0接口,7FPS速度。
    工业镜头:Computar M5018-MP2,百万像素C接口低畸变定焦工业镜头。
    光学接圈:20mm,改变像距。
    机器视觉光源:石鑫华视觉 条形光源-5217-R。用于视觉照明,更突出产品特征。
    光源控制器:石鑫华视觉 模拟控制器-2424-1CH-M。用于光源供电,专业光源控制器。
    IO卡:石鑫华视觉 三进三出串口IO卡。用于输出OK、NG结果信号。输出给下位机或喇叭、报警灯等外围装置。

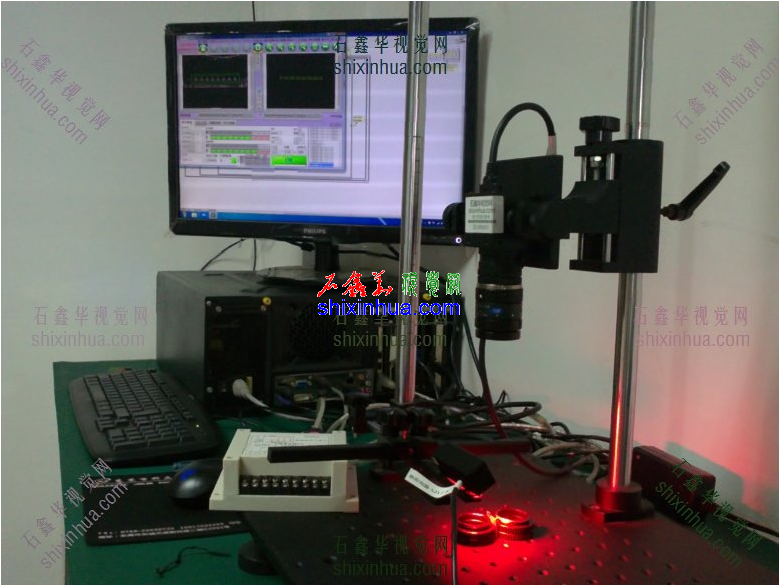

    LabVIEW视觉-引脚正位度与平整度测量实验平台

    开发软件平台
    软件基于LabVIEW Vision通用图像处理平台开发,使用LabVIEW2013 SP1版。

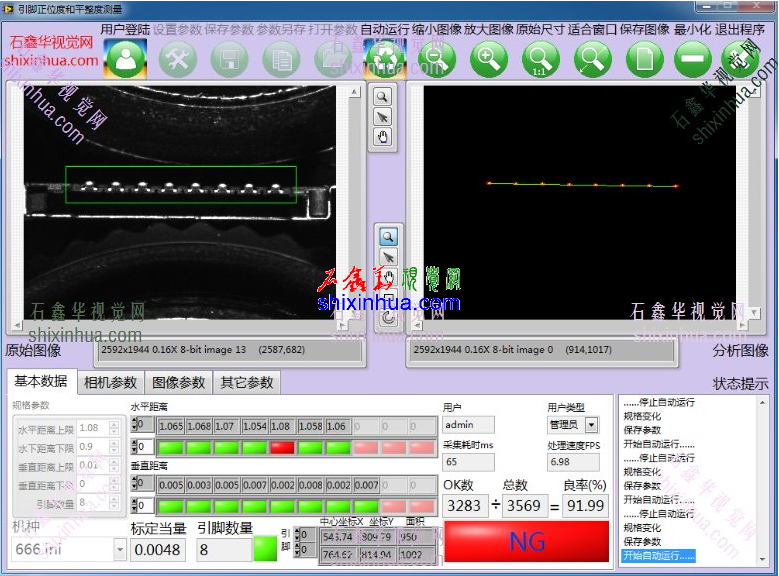

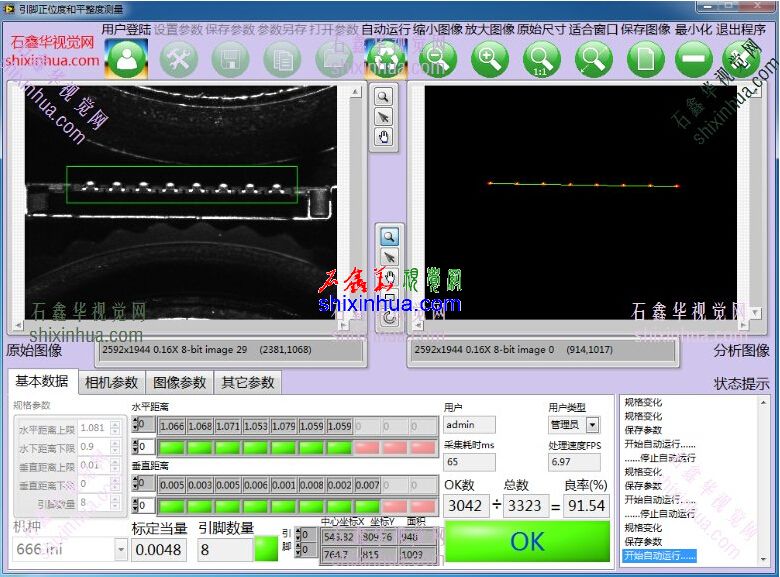

    引脚正位度与平整度测量自动运行测量OK及基本数据界面



    基本数据界面可以设置规格参数,如水平距离上下限、垂直距离上下限、引脚数量等。同时会显示系统中常规的参数,如标定当量、当前机种(可选择)、测量结果、用户名、用户类型、采集耗时、处理速度、OK数量、总数、良率、结果等。




    引脚正位度与平整度测量自动运行测量NG

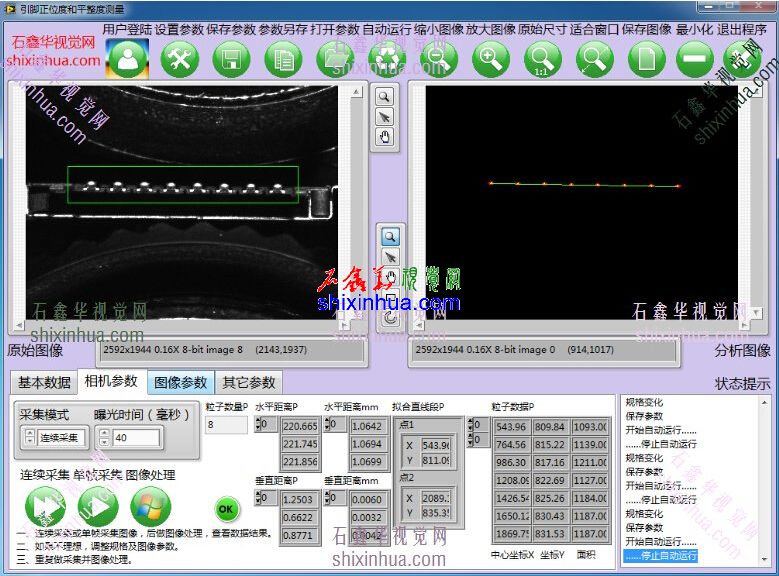

    引脚正位度与平整度测量-相机参数



    相机参数界面,可以设置相机的采集模式、曝光时间等,同时有连续采集、单帧采集、图像处理等按钮,点击连续采集、或单帧采集后,再点图像处理,则可以在右边查看处理后的数据。其数据对应像素数据与毫米单位数据。

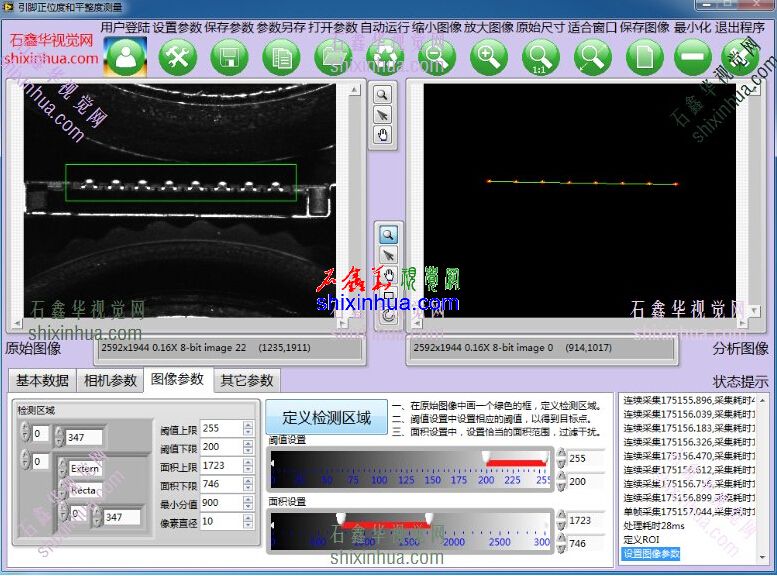

    引脚正位度与平整度测量-图像参数



    图像参数界面,则主要设置检测区域、阈值上下限、粒子过滤的上下限、拟合直线的最小分值、拟合直线时像素的影响直径等。

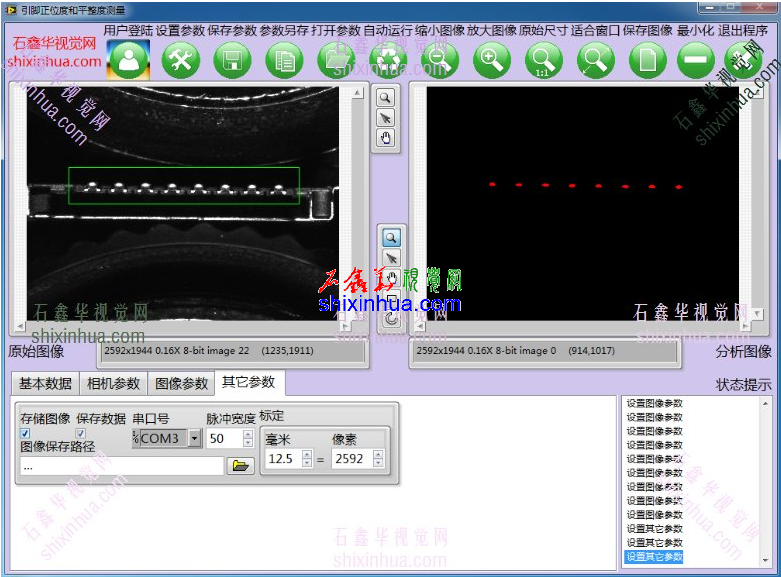

    引脚正位度与平整度测量-其它参数



    其它参数界面则主要设置一些辅助的参数,如是否需要检查时存储图像及保存图像的路径、是否需要保存数据、与IO卡通信量使用的串口号、IO卡输出信号时的脉冲宽度、标定的转换关系(视野中多少毫米等于图像中多少像素)。

    本平台,使用高性价比产国工业相机开发,可以随意更换进口高品质工业相机,如AVT Guppy Pro F-503B,AVT Guppy Pro F-125B等CCD、CMOS相机,开发灵活,提供LabVIEW Vision图像处理源代码。
